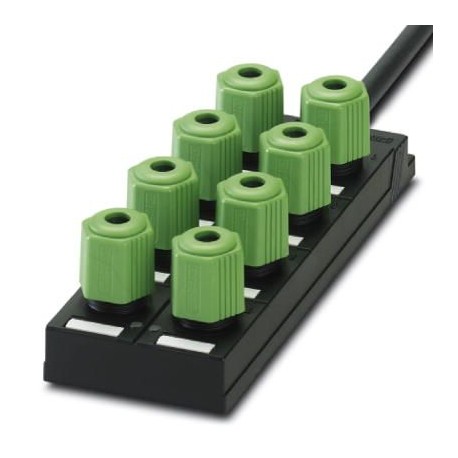

SACB-8Q/4P- 5,0PUR 1683701 PHOENIX CONTACT Box sensore/attuatore
SACB-8Q/4P- 5,0PUR
1683701
PHOENIX_CONTACT
Box sensore/attuatore
sensori > distributore sensore/attuatore passivo
Cavi, connettori e scatole QUICKON
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1683701 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF3DBA - |
| Pagina catalogo | Pagina 273 (C_2_2017) |
| GTIN | 4017918171063 |
| Peso per pezzo (confezione esclusa) | 824,100 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | PL (Polonia) |
Generalità
| Tensione di dimensionamento | 120 V |
|---|---|
| Tensione d'esercizio massima Umax | 135 V |
| Carico di corrente ammesso per segnale I/O | 4 A |
| Carico di corrente per punto di connessione | 4 A |
| Corrente di dimensionamento totale | 12 A |
| N. poli | 4 |
| Numero degli slot | 8 |
| Classe di combustibilità a norma UL 94 | V0 |
| Tipo di attacco sensore-attuatore | QUICKON |
Condizioni ambientali
| Grado di protezione | IP65 |
|---|---|
| IP67 | |
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
| -40 °C ... 90 °C (in caso di posa fissa) | |
| -5 °C ... 80 °C (in caso di posa mobile) |
Dati conduttore
| Struttura fili in conformità con VDE 0295 / Diametro minimo trefolo | Classe 2-6 // 0,34 mm²: 0,1 mm; 0,5 - 0,75 mm²: 0,15 mm |
|---|---|
| Materiale isolante dei fili | PVC / PE |
| Diametro cavo isolamento compreso | ≤ 2,5 mm |
| Diametro esterno linea minimo | 4 mm |
| Diametro esterno linea massimo | 7,5 mm |
| Coppia di serraggio dadi | 2,5 Nm |
| Apertura chiave dadi | 22 mm |
| Nota per la frequenza di collegamento | in caso di nuovo collegamento occorre eventualmente sostituire la guarnizione e la corona. |
| Sezione conduttore flessibile min. | 0,34 mm² |
| Sezione conduttore flessibile max. | 0,75 mm² |
| Sezione trasversale conduttore AWG min. | 22 |
| Sezione trasversale conduttore AWG max. | 18 |
Materiale isolante
| Materiale custodia | PA |
|---|---|
| Materiale massa di tenuta | PUR |
| Materiale contatto | acciaio/rame |
| Materiale superficie contatti | Sn |
| Materiale inserto portacontatti | PA 6.6 |
Piedinatura
| Slot/polo = colore conduttore o connessione | 1 / 4 (A) = WH |
|---|---|
| 2 / 4 (A) = GN | |
| 3 / 4 (A) = YE | |
| 4 / 4 (A) = GY | |
| 5 / 4 (A) = PK | |
| 6 / 4 (A) = RD | |
| 7 / 4 (A) = BK | |
| 8 / 4 (A) = VT | |
| 1-8 / 1 (+ 120 V) = BN | |
| 1-8 / 3 (0 V) = BU | |
| 1-8 / 5 (PE) = GN/YE |
Cavo
| Tipo cavo | PUR/PVC nero |
|---|---|
| Tipo cavo (sigla) | PUR |
| Abbreviazione cavi | LiYY11Y-HF |
| UL AWM Style | 20549 (80 °C / 300 V) |
| Sezione conduttore | 8x 0,34 mm² (Linea del segnale) |
| 3x 0,75 mm² (Linea di alimentazione) | |
| Linea segnale AWG | 22 |
| Tensione di alimentazione AWG | 18 |
| Struttura conduttore segnale linea | 19x 0,15 mm |
| Struttura conduttore tensione di alimentazione | 42x 0,15 mm |
| Diametro cavo incluso isolamento | 1,3 mm ±0,1 mm (Linea del segnale) |
| 1,8 mm ±0,1 mm (Linea di alimentazione) | |
| Colori filo | marrone, blu, verde/giallo, bianco, verde, giallo, grigio, rosa, rosso, nero, viola |
| Cordatura intera | Fili in posizioni twistati |
| Guaina esterna, colore | nero RAL 9005 |
| Spessore parete rivestimento interno | ≥ 0,15 mm |
| Spessore parete rivestimento esterno | ≥ 0,38 mm |
| Diametro esterno cavo D | 8,5 mm ±0,2 mm |
| Raggio di piegatura minima, fisso | 7,5 x D |
| Raggio di piegatura minima, flessibile | 10 x D |
| Numero dei cicli di piegatura | 1500000 |
| Raggio di piegatura minima, inserto catene portacavi | 10 x D |
| Corsa di posizionamento | 2 m |
| Velocità di posizionamento | 2 m/s |
| Peso del cavo | 107,4 kg/km |
| Guaina esterna, materiale | PUR |
| Guaina interna materiale | PVC |
| Materiale isolamento fili | PVC |
| Materiale conduttore | Filo Cu nudo |
| Resistenza di isolamento | ≥ 5 MΩ*km |
| resistenza del conduttore | ≤ 53 Ω/km (Linea del segnale) |
| ≤ 26 Ω/km (Linea di alimentazione) | |
| Tensione nominale cavo | 300 V AC |
| Tensione di prova filo/filo | 2000 V (50 Hz, 5 min) |
| Caratteristiche particolari | privo di silicone |
| Resistenza alla fiamma | DIN EN 50265 |
| Resistenza all'olio | ai sensi della normativa VDE 0472 Parte 803 |
| Altra resistenza | Ottima resistenza contro acidi, liscivie e solventi |
| Temperatura ambiente (esercizio) | -40 °C ... 90 °C (cavi, posa fissa) |
| -5 °C ... 80 °C (cavi, posa mobile) |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127250300eCl@ss 6.027279200eCl@ss 7.027279219eCl@ss 8.027279219eCl@ss 9.027440108
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1683701-SACB-8Q/4P- 5,0PUR | 175 Kbytes |
|
