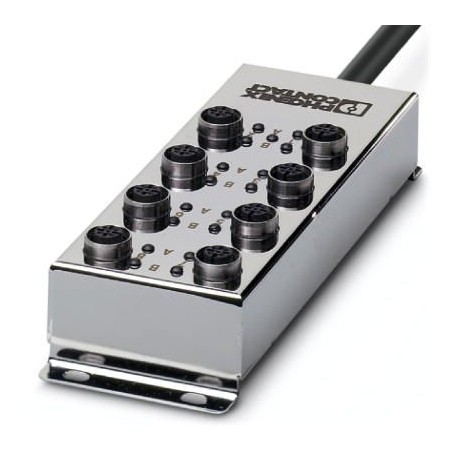

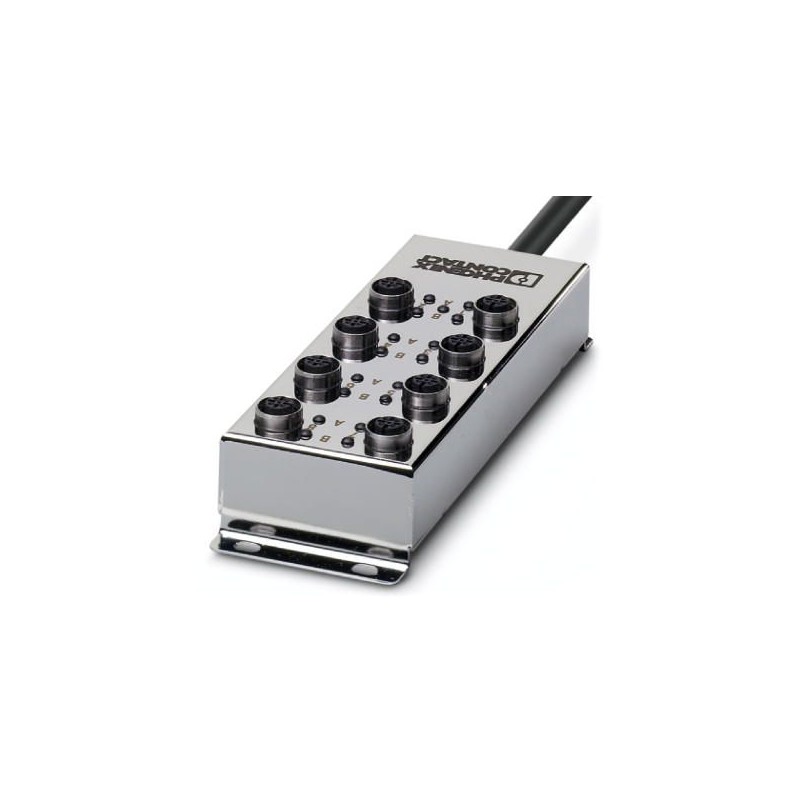

SACB-8/16-L- 5,0PVC FB 1555541 PHOENIX CONTACT Box sensore/attuatore
SACB-8/16-L- 5,0PVC FB
1555541
PHOENIX_CONTACT
Box sensore/attuatore
sensori > distributore sensore/attuatore passivo
Cavi, connettori e scatole QUICKON
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1555541 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF3EAA - |
| Pagina catalogo | Pagina 146 (C_4_2013) |
| GTIN | 4046356170529 |
| Peso per pezzo (confezione esclusa) | 1.458,000 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | DE (Germania) |
Generalità
| Tensione di dimensionamento | 24 V DC |
|---|---|
| Tensione d'esercizio massima Umax | 30 V DC |
| Carico di corrente ammesso per segnale I/O | 2 A |
| Carico di corrente per punto di connessione | 4 A |
| Corrente di dimensionamento totale | 12 A |
| N. poli | 5 |
| Numero degli slot | 8 |
| Tipo di attacco sensore-attuatore | Connettore femmina M12 |
Condizioni ambientali
| Grado di protezione | IP65 |
|---|---|
| IP67 | |
| IP69K | |
| Temperatura ambiente (esercizio) | -30 °C ... 80 °C |
| -40 °C ... 90 °C (in caso di posa fissa) | |
| -5 °C ... 80 °C (in caso di posa mobile) |
Funzione di diagnostica locale
| Diagnostica locale | Tensione di alimentazione LED verde |
|---|---|
| Segnalazione stato I/O LED giallo |
Dati cavo di uscita
| Collegamento | Attacco fisso |
|---|---|
| Lungh. cavo | 5 m |
| Sezione linea segnale | 16x 0,5 mm² |
| Linea segnale AWG | 20 |
| Struttura conduttore segnale linea | 64x 0,10 mm |
| Tensione di alimentazione sezione | 3x 1 mm² |
| Tensione di alimentazione AWG | 17 |
| Struttura conduttore tensione di alimentazione | 128x 0,10 mm |
| Diametro esterno | 11,6 mm |
| Cicli di piegatura, massimo | 1000000 |
| Corsa di posizionamento | 5 m |
| Velocità di posizionamento | 3 m/s |
| Coppia di serraggio slot cavo sensore-attuatore | 0,4 Nm |
Materiale isolante
| Materiale custodia | Acciaio legato 1.4404 |
|---|---|
| Materiale massa di tenuta | PUR |
| Materiale contatto | CuSn6 |
| Materiale superficie contatti | dorato |
| Materiale inserto portacontatti | PBT |
| Materiale boccola filettata | acciaio inox 1.4404 |
| Materiale O-ring | FKM |
Piedinatura
| Slot/polo = colore conduttore o connessione | 1 / 4 (A) = WH |
|---|---|
| 1 / 2 (B) = GY/PK | |
| 2 / 4 (A) = GN | |
| 2 / 2 (B) = RD/BU | |
| 3 / 4 (A) = YE | |
| 3 / 2 (B) = WH/GN | |
| 4 / 4 (A) = GY | |
| 4 / 2 (B) = BN/GN | |
| 5 / 4 (A) = PK | |
| 5 / 2 (B) = WH/YE | |
| 6 / 4 (A) = RD | |
| 6 / 2 (B) = YE/BN | |
| 7 / 4 (A) = BK | |
| 7 / 2 (B) = WH/GY | |
| 8 / 4 (A) = VT | |
| 8 / 2 (B) = GY/BN | |
| 1-8 / 1 (+ 24 V) = BN | |
| 1-8 / 3 (0 V) = BU | |
| 1-8 / 5 (PE) = GN/YE |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027143423eCl@ss 5.127250300eCl@ss 6.027279200eCl@ss 7.027279219eCl@ss 8.027279219eCl@ss 9.027440108
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1555541-SACB-8/16-L- 5,0PVC FB | 127 Kbytes |
|
