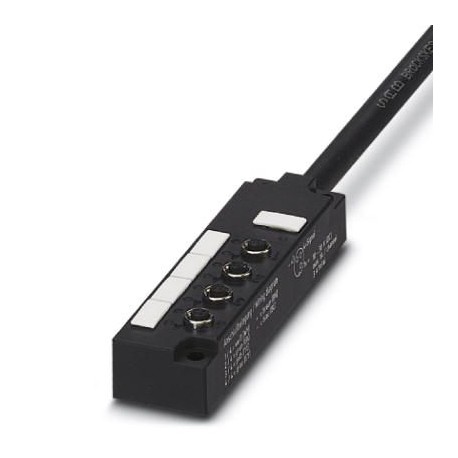

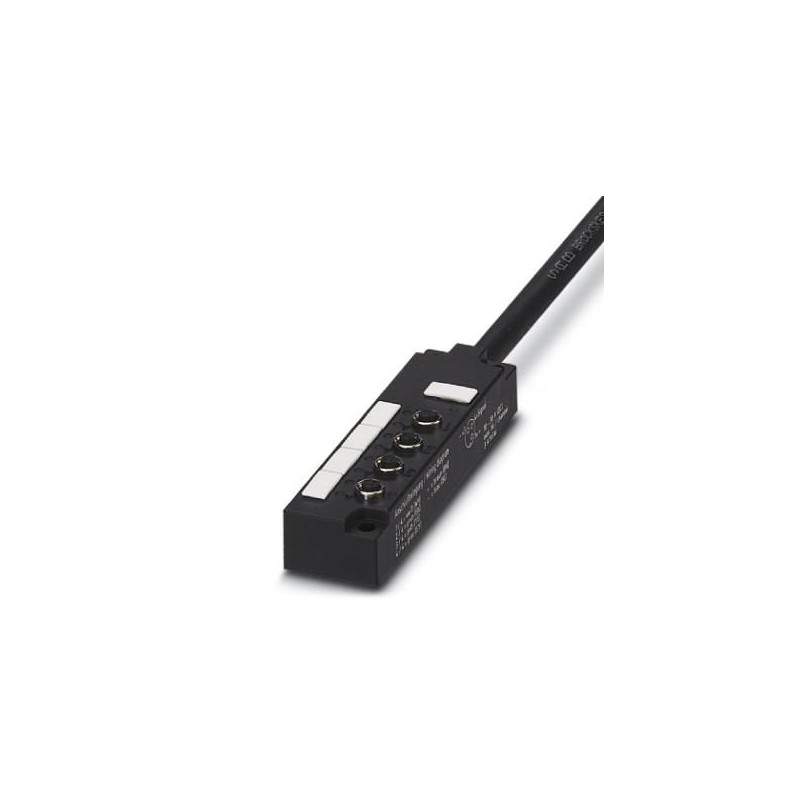

SACB-4/ 4-L- 5,0PUR M5 1530702 PHOENIX CONTACT Box sensore/attuatore
SACB-4/ 4-L- 5,0PUR M5
1530702
PHOENIX_CONTACT
Box sensore/attuatore
Cavi, connettori e scatole QUICKON
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1530702 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF3ABA - |
| Pagina catalogo | Pagina 275 (C_2_2017) |
| GTIN | 4017918993467 |
| Peso per pezzo (confezione esclusa) | 386,800 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | DE (Germania) |
Generalità
| Tensione di dimensionamento | 24 V DC |
|---|---|
| Tensione d'esercizio massima Umax | 30 V DC |
| Carico di corrente ammesso per segnale I/O | 1 A |
| Carico di corrente per punto di connessione | 1 A |
| Corrente di dimensionamento totale | 3 A |
| N. poli | 4 |
| Numero degli slot | 4 |
| Classe di combustibilità a norma UL 94 | V0 |
| Tipo di attacco sensore-attuatore | Conn. femmina M5 |
Condizioni ambientali
| Grado di protezione | IP67 |
|---|---|
| Temperatura ambiente (esercizio) | -25 °C ... 80 °C |
| -30 °C ... 70 °C (cavi, posa fissa) | |
| -5 °C ... 70 °C (cavi, posa mobile) |
Funzione di diagnostica locale
| Diagnostica locale | Tensione di alimentazione LED verde |
|---|---|
| Segnalazione stato I/O LED giallo |
Dati cavo di uscita
| Collegamento | Attacco fisso |
|---|---|
| Lungh. cavo | 5 m |
| Tipo cavo | Cavo di uscita per catena portacavi |
| Sezione linea segnale | 16x 0,25 mm² |
| Tensione di alimentazione sezione | 2x 0,5 mm² |
| Diametro esterno | 8 mm |
| Cicli di piegatura, massimo | 1000000 |
Materiale isolante
| Materiale custodia | PA-GF |
|---|---|
| Materiale contatto | CuZn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PA |
| Materiale boccola filettata | Lega Cu |
| Materiale superficie boccola filettata | Nichelato |
Piedinatura
| Slot/polo = colore conduttore o connessione | 1 / 4 (A) = WH |
|---|---|
| 1 / 2 (B) = GY/PK | |
| 2 / 4 (A) = GN | |
| 2 / 2 (B) = RD/BU | |
| 3 / 4 (A) = YE | |
| 3 / 2 (B) = WH/GN | |
| 4 / 4 (A) = GY | |
| 4 / 2 (B) = BN/GN | |
| 1-4 / 1 (+ 24 V) = BN | |
| 1-4 / 3 (0 V) = BU |
Normative e prescrizioni
| Definizione norma | Connettore M12 |
|---|---|
| Norme/Disposizioni | IEC 61076-2-105 |
| Classe di combustibilità a norma UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 25 anni; |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127250300eCl@ss 6.027279200eCl@ss 7.027279219eCl@ss 8.027279219eCl@ss 9.027440108
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1530702-SACB-4/ 4-L- 5,0PUR M5 | 126 Kbytes |
|
