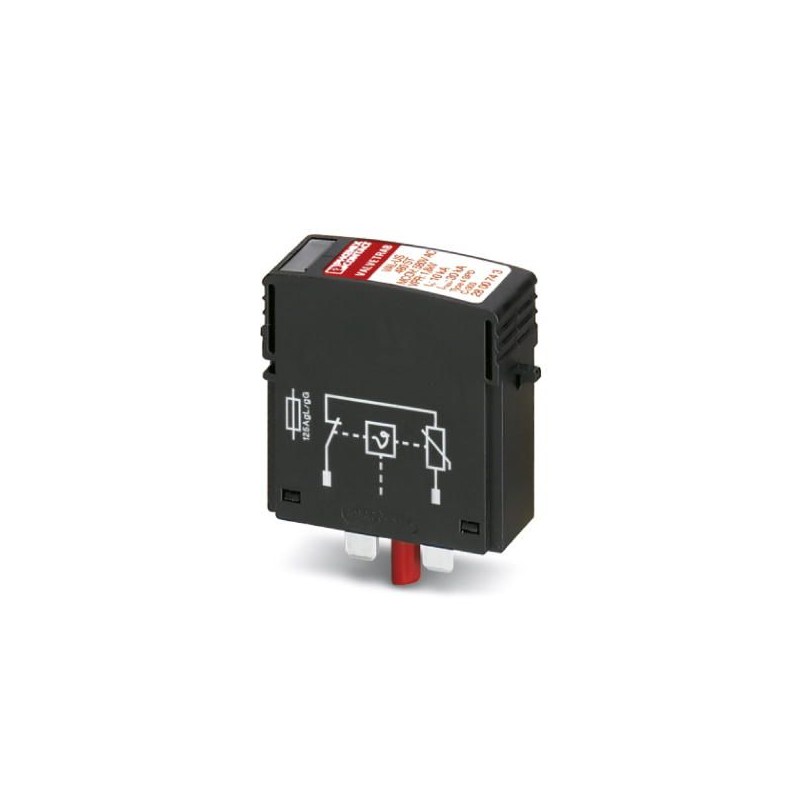

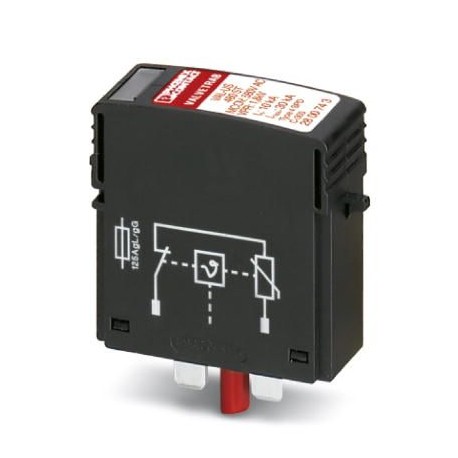

VAL-US 480 ST 2800743 PHOENIX CONTACT Spina di protezione contro le sovratensioni tipo 2
VAL-US 480 ST
2800743
PHOENIX_CONTACT
Spina di protezione contro le sovratensioni tipo 2
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2800743 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CL1321 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 46 (C_6_2015) |
| GTIN | 4046356641951 |
| Peso per pezzo (confezione esclusa) | 61,720 g |
| Numero tariffa doganale | 85363090 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 2000 m (amsl (su zero normale)) |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
| Urti (esercizio) | 25g (Semisinusoidale / 11 ms / 3x X, Y, Z) |
| Vibrazione (esercizio) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Generalità
| Classe di prova IEC | II |
|---|---|
| T2 | |
| Tipo EN | T2 |
| Dispositivi di protezione | L-PE |
| L-PEN | |
| Tipo di montaggio | sull’elemento base |
| Colore | nero intenso RAL 9005 |
| Materiale custodia | PA 6.6 |
| Grado d'inquinamento | 2 |
| Distanza tra parti attive e con messa a terra | 5 mm |
| Classe di combustibilità a norma UL 94 | V-0 |
| Tipo | maschio |
| N. poli | 1 |
| Segnalazione protezione contro le sovratensioni guasta | ottico |
Altre descrizioni
| Nota | Per l'utilizzo in tutti i sistemi a bassa tensione tra L-N e L-PEN. Solo per utilizzo in sistemi IT tra L-PE, se i corpi degli elementi dell'impianto a bassa tensione sono collegati con l'impianto di messa a terra della stazione trasformatore. (Messa a terra comune della stazione trasformatore HV e dei corpi dell'impianto utenze LV. RE= RAsecondo IEC 60364-4-442 / VDE 0100-442 fig. 44D / Esempio a) |
|---|
Circuito di protezione
| Tensione nominale UN | 400/690 V AC (TN) |
|---|---|
| 500 V AC (IT) | |
| Frequenza nominale fN | 60 Hz (50 Hz) |
| Massima tensione permanente UC | 580 V AC |
| Corrente conduttori di terra IPE | ≤ 0,25 mA |
| Assorbimento di potenza in standby PC | ≤ 150 mVA |
| Corrente nominale dispersa In(8/20)µs | 15 kA |
| Max. corrente dispersa Imax(8/20) µs | 30 kA |
| Resistenza ai corto circuiti ISCCR | 25 kA |
| Livello di protezione Up | ≤ 2,5 kV |
| Tensione residua Ures | ≤ 2,5 kV (con In) |
| ≤ 2,3 kV (a 10 kA:) | |
| ≤ 2,1 kV (a 5 kA:) | |
| ≤ 1,9 kV (a 3 kA:) | |
| Comportamento TOV con UT | 690 V AC (5 s / withstand mode) |
| 762 V AC (120 min / withstand mode) | |
| Tempo di risposta tA | ≤ 25 ns |
| Prefusibile massimo per cablaggio standard | 125 A (gG) |
Specifiche UL
| Tipo SPD | 4CA |
|---|---|
| Tensione permanente massima MCOV (L-N) | 580 V AC |
| Tensione nominale | 480 V AC |
| Dispositivi di protezione | L-N |
| Sistema di ripartizione dell'energia | Single phase |
| Frequenza nominale | 50/60 Hz |
| Tensione di taglio misurata MLV (L-N) | 2310 V |
| Corrente nominale dispersa In(L-N) | 10 kA |
Classifiche
eCl@ss 10.0.127130890eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130805eCl@ss 8.027130890eCl@ss 9.027130890
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2800743-VAL-US 480 ST | 111 Kbytes |
|
