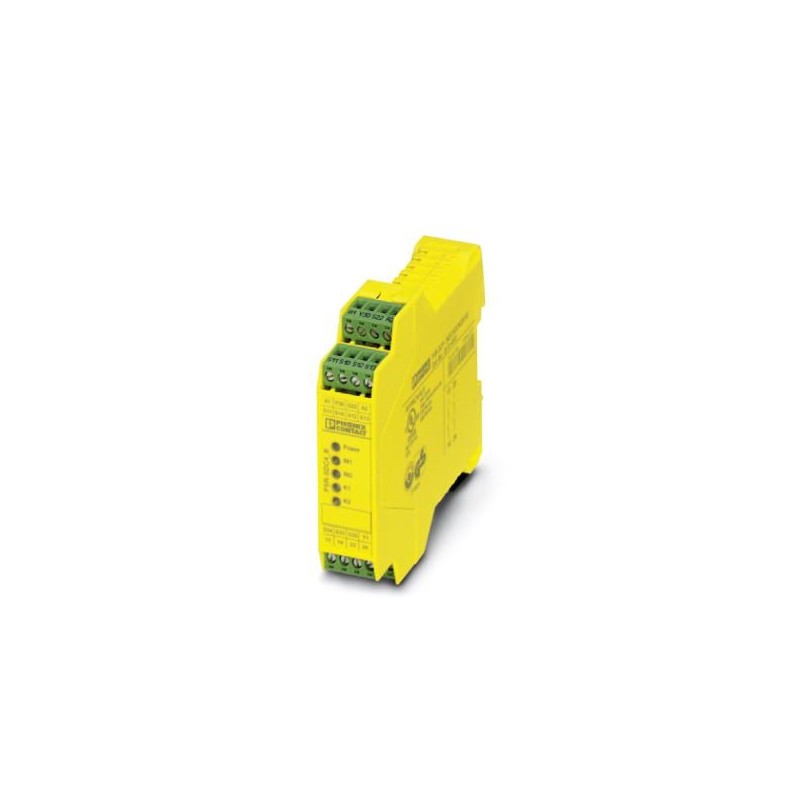

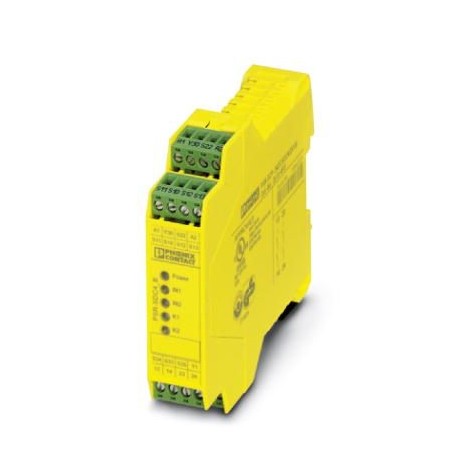

PSR-SCP- 24DC/SDC4/2X1/B
2981486
PHOENIX_CONTACT
1
Moduli di sicurezza
Sicurezza e comunicazioni
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 2981486 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | DNA211 - |
Pagina catalogo | Pagina 262 (C_6_2017) |
GTIN | 4046356051682 |
Peso per pezzo (confezione esclusa) | 224,800 g |
Numero tariffa doganale | 85371098 |
Paese di origine | DE (Germania) |
Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
---|
Temperatura ambiente (esercizio) | -20 °C ... 55 °C |
---|---|
Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 70 °C |
Umidità dell'aria massima consentita (funzionamento) | 75 % (nella media, talvolta 85%, nessuna condensa) |
Max. umidità dell'aria. consentita (stoccaggio/trasporto) | 75 % (nella media, talvolta 85%, nessuna condensa) |
Altezza | ≤ 2000 m (su NN) |
Tensione di alimentazione del circuito di comando di dimensionamento US | |
---|---|
Tensione d'ingresso nominale UN | 24 V DC |
Range d'ingresso rispetto a UN | 0,85 ... 1,1 |
Corrente di ingresso tipica UN | 70 mA |
Tensione nel circuito d'ingresso, di avvio e di retroazione | ca. 24 V DC |
Tempo di eccitazione tipica | 20 ms (Avvio manuale) |
150 ms (start automatico) | |
Tempo di diseccitazione tipico | 10 ms |
Tempo di ripristino | 1 s |
Resistenza max. consentita del cavo | 50 Ω (Circuiti d’ingresso e di avvio con UN) |
Esecuzione dei contatti | 2 contatti di sicurezza |
---|---|
1 uscita di segnalazione semiconduttori | |
Materiale dei contatti | AgSnO2 |
Max. tensione commutabile | 250 V AC/DC |
Min. tensione commutabile | 15 V AC/DC |
Corrente di carico permanente | 6 A (Contatto in chiusura) |
100 mA (Uscita di segnalazione) | |
Max. corrente d'inserzione | 6 A |
Min. corrente d’inserzione | 25 mA |
arit. Corrente totale | 72 A2(ITH2= I12+ I22) |
Max. potenza commutabile (carico ohmico) | 144 W (24 V DC, τ = 0 ms) |
288 W (48 V DC, τ = 0 ms) | |
77 W (110 V DC, τ = 0 ms) | |
88 W (220 V DC, τ = 0 ms) | |
1500 VA (250 V AC, τ = 0 ms) | |
Potenza commutabile (carico induttivo) massima | 48 W (24 V DC, τ = 40 ms) |
40 W (48 V DC, τ = 40 ms) | |
35 W (110 V DC, τ = 40 ms) | |
33 W (220 V DC, τ = 40 ms) | |
Potere di interruzione minimo | 0,4 W |
Durata meccanica | circa 107cicli di manovre |
Potere di rottura (360/h cicli di manovre) | 6 A (24 V DC) |
5 A (230 V (AC15)) | |
Fusibile d'uscita | 10 A gL/gG NEOZED (Contatto in chiusura) |
Interruttore automatico C6 (alimentatore 24 V / 20 A) |
Tipo di relè | Relè elettromagnetico con contatti a guida forzata secondo EN 50205 |
---|---|
Rapporto ciclo di esercizio | 100 % ED |
Peso netto | 224,8 g |
Posizione d'installazione | a scelta |
Tipo di montaggio | Montaggio su guida |
Grado di protezione | IP20 |
IP54 | |
Grado di protez. luogo di installazione min. | IP54 |
Colore custodia | giallo |
Collegamento | Connessione a vite |
---|---|
a innesto | sì |
Sezione conduttore rigido min. | 0,2 mm² |
Sezione conduttore rigido max. | 2,5 mm² |
Sezione conduttore flessibile min. | 0,2 mm² |
Sezione conduttore flessibile max. | 2,5 mm² |
Sezione trasversale conduttore AWG min. | 24 |
Sezione trasversale conduttore AWG max. | 12 |
Lunghezza di spelatura | 7 mm |
Filettatura | M3 |
Categoria di arresto | 0 |
---|---|
Denominazione | IEC 61508 - High-Demand |
Safety Integrity Level (SIL) | 3 |
Denominazione | IEC 61508 - Low-Demand |
Safety Integrity Level (SIL) | 3 |
Denominazione | EN ISO 13849 |
Performance Level (PL) | e |
Categoria | 4 (Contatti istantanei) |
Denominazione | EN 62061 |
Safety Integrity Level Claim Limit (SIL CL) | 3 |
Denominazione | Distanze in aria e superficiali fra i circuiti |
---|---|
Norme/Disposizioni | DIN EN 50178/VDE 0160 |
Tensione di isolamento di nominale | 250 V |
Tensione impulsiva di dimensionamento / isolamento | 4 kV / isolamento base (separazione sicura, isolamento rinforzato e 6 kV fra circuito d'ingresso e contatti di sicurezza). |
Grado d'inquinamento | 2 |
Categoria di sovratensione | III |
China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
---|---|
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
