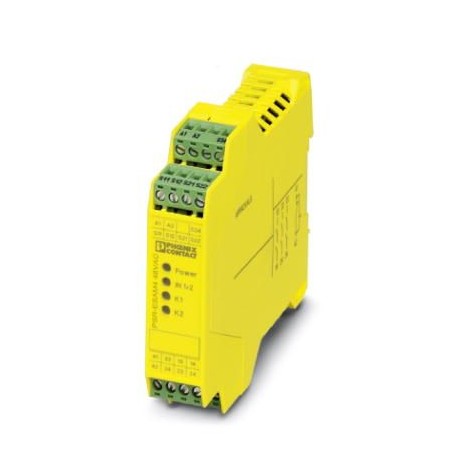

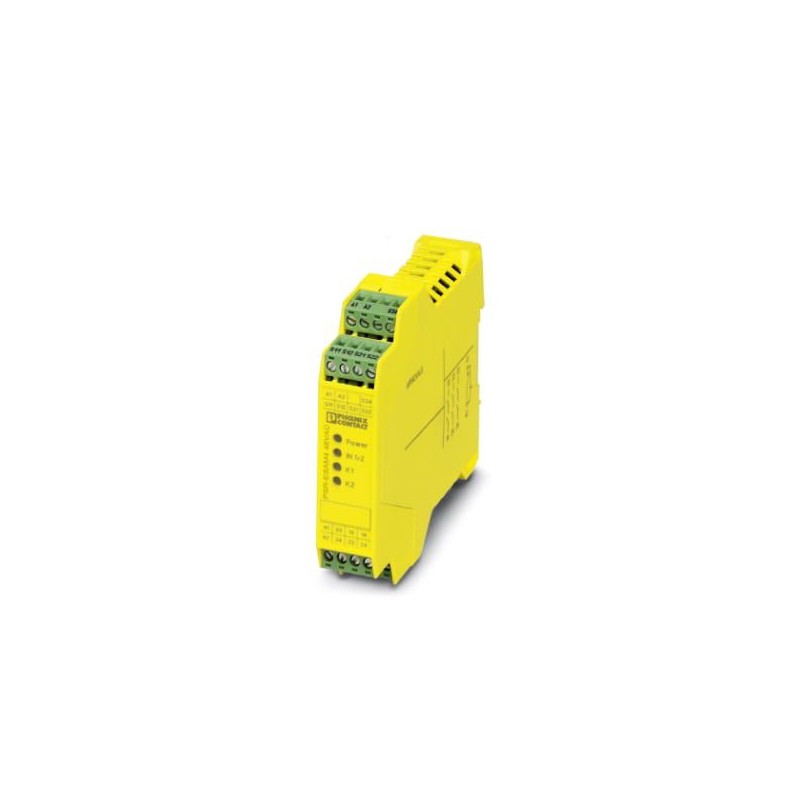

PSR-SPP-42-48UC/ESAM4/3X1/1X2B 2901417 PHOENIX CONTACT Moduli di sicurezza
PSR-SPP-42-48UC/ESAM4/3X1/1X2B
2901417
PHOENIX_CONTACT
Moduli di sicurezza
Sicurezza e comunicazioni
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2901417 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNA114 - |
| Pagina catalogo | Pagina 260 (C_6_2017) |
| GTIN | 4046356592000 |
| Peso per pezzo (confezione esclusa) | 99,900 g |
| Numero tariffa doganale | 85371098 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria massima consentita (funzionamento) | 75 % (nella media, talvolta 85%, nessuna condensa) |
| Max. umidità dell'aria. consentita (stoccaggio/trasporto) | 75 % (nella media, talvolta 85%, nessuna condensa) |
| Altezza | ≤ 2000 m (su NN) |
Dati d'ingresso
| Tensione di alimentazione del circuito di comando nominale US | |
|---|---|
| Range tensione d'ingresso | 42 V AC/DC ... 48 V AC/DC |
| Range d'ingresso rispetto a UN | 0,85 ... 1,1 |
| Corrente di ingresso tipica UN | 95 mA |
| Tensione nel circuito d'ingresso, di avvio e di retroazione | ~ 24 V DC |
| Tempo di eccitazione tipica | 40 ms (man. Start) |
| Tip. tempo di eccitazione con Us | 330 ms (comando mediante A1) |
| Tempo di diseccitazione tipico | 90 ms (comando mediante A1) |
| 20 ms (comando mediante S11/S12 e S21/S22) | |
| Ingresso sincronismo 1/2 | ∞ |
| Tempo di ripristino | 1 s |
| Indicazione tensione di esercizio | LED verde |
| Segnalazione stato | LED verde |
| Circuito di protezione | Prot. contro le sovratensioni Varistore 275 VRMS(A1-A2) |
| Prot. contro le sovratensioni Varistore | |
| Frequenza di commutazione massima | 0,5 Hz |
| Resistenza max. consentita del cavo | 50 Ω |
Dati d'uscita
| Esecuzione dei contatti | 3 contatti di sicurezza |
|---|---|
| 1 contatto d'uscita di segnalazione | |
| Materiale dei contatti | AgSnO2, + 0,2 µm Au |
| Max. tensione commutabile | 250 V AC/DC |
| Min. tensione commutabile | 10 V AC/DC |
| Corrente di carico permanente | 6 A (Contatto in chiusura) |
| 5 A (Contatto di segnalazione) | |
| Max. corrente d'inserzione | 6 A |
| Min. corrente d’inserzione | 10 mA |
| arit. Corrente totale | 72 A2 |
| Max. potenza commutabile (carico ohmico) | 144 W (24 V DC, τ = 0 ms) |
| 230 W (48 V DC, τ = 0 ms) | |
| 68 W (110 V DC, τ = 0 ms) | |
| 88 W (220 V DC, τ = 0 ms) | |
| 2000 VA (250 V AC, τ = 0 ms) | |
| Potenza commutabile (carico induttivo) massima | 48 W (24 V DC, τ = 40 ms) |
| 40 W (48 V DC, τ = 40 ms) | |
| 35 W (110 V DC, τ = 40 ms) | |
| 33 W (220 V DC, τ = 40 ms) | |
| Potere di interruzione minimo | 100 mW |
| Durata meccanica | circa 107cicli di manovre |
| Potere di rottura (360/h cicli di manovre) | 6 A (24 V DC) |
| 5 A (230 V AC) | |
| Fusibile d'uscita | 10 A gL/gG NEOZED (Contatto in chiusura) |
| 6 A gL/gG NEOZED (Contatto di segnalazione) |
Generalità
| Tipo di relè | Relè elettromagnetico con contatti a guida forzata secondo EN 50205 |
|---|---|
| Rapporto ciclo di esercizio | 100 % ED |
| Peso netto | 99,9 g |
| Posizione d'installazione | a scelta |
| Tipo di montaggio | Montaggio su guida |
| Grado di protezione | IP20 |
| IP54 | |
| Grado di protez. luogo di installazione min. | IP54 |
Dati di collegamento
| Collegamento | Connessione a molla |
|---|---|
| a innesto | sì |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 16 |
| Lunghezza di spelatura | 8 mm |
Dati tecnici di sicurezza
| Categoria di arresto | 0 |
|---|---|
| Denominazione | IEC 61508 - High-Demand |
| Safety Integrity Level (SIL) | 3 |
| Denominazione | IEC 61508 - Low-Demand |
| Safety Integrity Level (SIL) | 3 |
| Denominazione | EN ISO 13849 |
| Performance Level (PL) | e |
| Categoria | 4 |
| Denominazione | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | 3 |
| Denominazione | EN 50156 |
| Safety Integrity Level (SIL) | 3 |
Normative e prescrizioni
| Denominazione | Distanze in aria e superficiali fra i circuiti |
|---|---|
| Norme/Disposizioni | DIN EN 50178/VDE 0160 |
| Tensione di isolamento di nominale | 250 V AC |
| Tensione impulsiva di dimensionamento / isolamento | 4 kV / isolamento di base (separazione sicura, isolamento rinforzato e 6 KV tra A1-A2 / logica / contatti di sicurezza/di segnalazione.) |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
| Urti | 15g |
| Vibrazioni (funzionamento) | 10 Hz ... 150 Hz, 2g |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027371102eCl@ss 4.127371102eCl@ss 5.027371901eCl@ss 5.127371900eCl@ss 6.027371800eCl@ss 7.027371819eCl@ss 8.027371819eCl@ss 9.027371819
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2901417-PSR-SPP-42-48UC/ESAM4/3X1/1X2B | 142 Kbytes |
|
