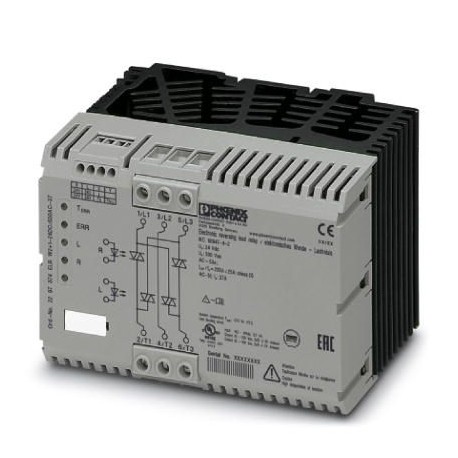

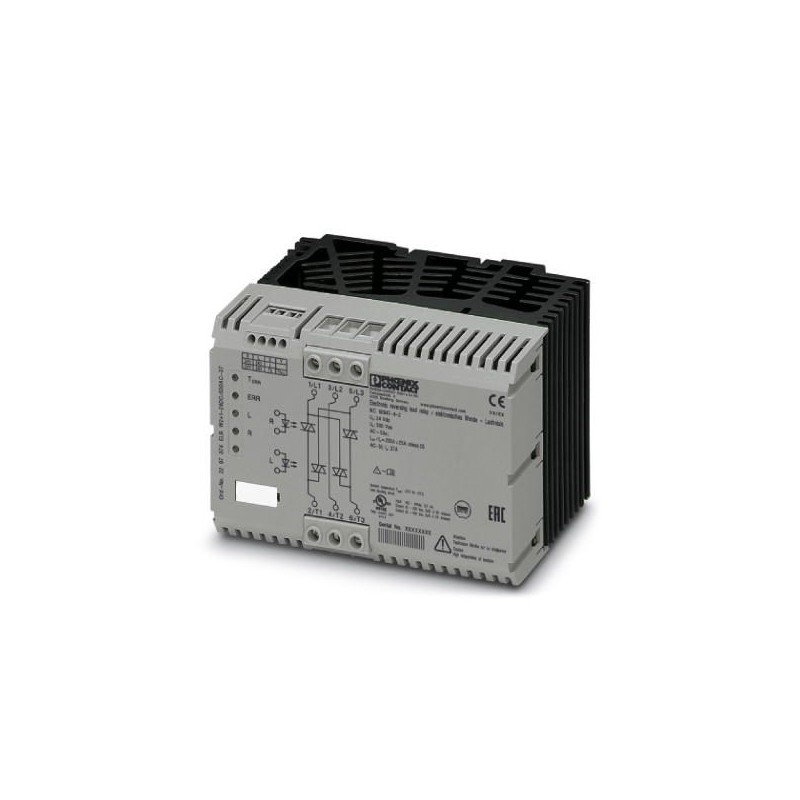

ELR W2+1- 24DC/500AC-37 2297374 PHOENIX CONTACT Relè statico di potenza
ELR W2+1- 24DC/500AC-37
2297374
PHOENIX_CONTACT
Relè statico di potenza
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2297374 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK7225 - |
| Pagina catalogo | Pagina 41 (C_5_2017) |
| GTIN | 4046356175739 |
| Peso per pezzo (confezione esclusa) | 1.791,000 g |
| Numero tariffa doganale | 85364900 |
| Paese di origine | DE (Germania) |
| Larghezza | 147,5 mm |
|---|---|
| Altezza | 99 mm |
| Profondità | 114,5 mm |
| Temperatura ambiente (esercizio) | -25 °C ... 70 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 70 °C |
| Grado di protezione | IP20 |
Dati di ingresso
| Denominazione ingresso | Ingresso di controllo destra/sinistra |
|---|---|
| Tensione di lavoro di dimensionamento UC | 24 V DC |
| Intervallo di tensione di attivazione | 19,2 V DC ... 30 V DC |
| Range di tensione riferito a UC | 0,8 ... 1,25 |
| Corrente di lavoro di dimensionamento IC | 12,7 mA |
| Soglia di commutazione | 9,6 V (Segnale "0") |
| 19,2 V (Segnale "1") | |
| Circuito di protezione | Prot. contro inversione polarità Diodo soppressore |
| Prot. contro le sovratensioni | |
| Segnalazione stato | LED giallo |
| Segnalazione di errore | LED rosso |
dati di uscita
| Denominazione uscita | Uscita AC |
|---|---|
| Tens. di esercizio di dimensionam. Ue | 500 V AC |
| Range tensioni di esercizio | 48 V AC ... 575 V AC |
| Range della corrente di carico | 200 mA ... 37 A (vedere derating) |
| Corrente di esercizio con AC-51 | 37 A |
| Corrente di esercizio con AC-53a | 25 A |
| Corrente di dispersione | 6 mA |
| Tensione residua | < 1,5 V |
| Corrente impulsiva | 1300 A (t = 10 ms) |
| Nome protezione | circuito RCV |
Generalità
| Tensione di prova ingresso/uscita | 5 kVeff |
|---|---|
| Frequenza di commutazione | max. 5 Hz |
| Posizione d'installazione | Verticale (guida di supporto orizzontale) |
| Indicazione per il montaggio | affiancabile con distanza = 40 mm |
| Funzionamento | 100 % ED |
| Frequenza d'inversione | ≤ 10 Hz |
| Denominazione collegamento | Circuito di comando |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Denominazione collegamento | Circuito di carico |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M4 |
| Sezione conduttore rigida | 0,5 mm² ... 16 mm² |
| Sezione conduttore flessibile | 0,5 mm² ... 16 mm² |
| Sezione conduttore AWG | 20 ... 6 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2297374-ELR W2+1- 24DC/500AC-37 | 120 Kbytes |
|
