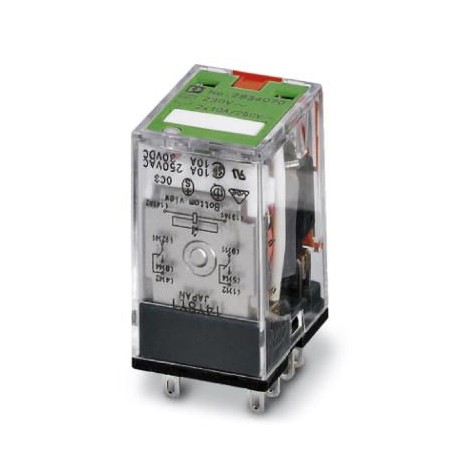

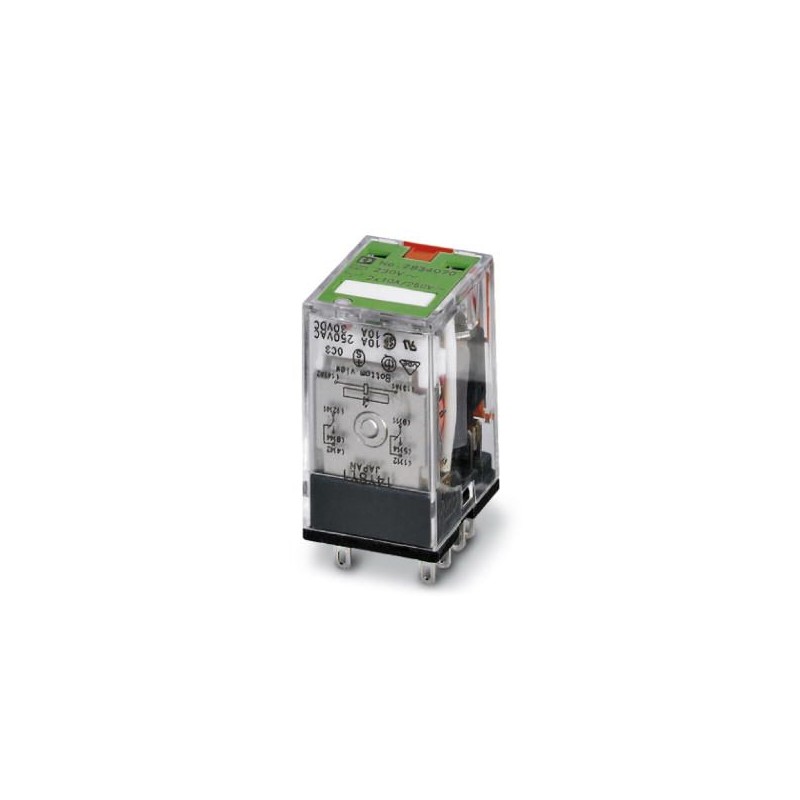

REL-IR/L- 24AC/2X21 2834054 PHOENIX CONTACT Relè singolo
REL-IR/L- 24AC/2X21
2834054
PHOENIX_CONTACT
10
Relè singolo
Relè industriali
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2834054 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CK6193 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 386 (C_7_2015) |
| GTIN | 4017918941642 |
| Peso per pezzo (confezione esclusa) | 35,630 g |
| Numero tariffa doganale | 85364190 |
| Paese di origine | JP (Giappone) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -55 °C ... 70 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -55 °C ... 70 °C |
Lato eccitazione
| Tensione d'ingresso nominale UN | 24 V AC |
|---|---|
| Frequenza di rete | 50/60 Hz |
| Corrente d'ingresso tipica con UN | 54 mA (a 50 Hz) |
| 46 mA (a 60 Hz) | |
| Tempo di eccitazione tipica | 4 ms ... 10 ms (AC, a seconda della lunghezza di fase) |
| Intervallo tempo di diseccitazione tipico | 3 ms ... 12 ms (AC, a seconda della lunghezza di fase) |
| Resistenza bobina | 180 Ω ±15 % (a 20 °C) |
| Potenza dissipata in condizioni nominali | 1,3 W |
Lato contatti
| Esecuzione dei contatti | 2 contatti di scambio |
|---|---|
| Tipo di contatto di commutazione | contatto semplice |
| Materiale dei contatti | Ag |
| Max. tensione commutabile | 250 V AC/DC |
| Min. tensione commutabile | 5 V |
| Min. corrente | 1 mA |
| Max. corrente d'inserzione | 20 A (15 ms) |
| Corrente di carico permanente | 10 A |
| Max. potenza commutabile (carico ohmico) | 2500 VA (con 250 V AC) |
Generalità
| Tensione di prova avvolgimento relè/contatto relè | 2 kV AC (50 Hz, 1 min) |
|---|---|
| Tensione di prova contatto relè/contatto relè | 2 kV AC (50 Hz, 1 min) |
| Funzionamento | 100 % ED |
| Grado di protezione | RT I |
| Durata meccanica | 5x 107cicli di manovre |
| Durata, elettrica | vedi diagramma |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | su base relè PR2 |
| Peso netto (SAP) | 35,63 g |
Dati di collegamento lato di ingresso
| Denominazione collegamento | Lato eccitazione |
|---|---|
| Collegamento | Connessione a innesto / a saldare |
Dati di collegamento del lato di uscita
| Denominazione collegamento | Lato contatti |
|---|---|
| Collegamento | Connessione a innesto / a saldare |
Normative e prescrizioni
| Norme/Disposizioni | DIN EN 61810-1 |
|---|---|
| VDE 0435-201 | |
| EN 50178 | |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | II |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2834054-REL-IR/L- 24AC/2X21 | 149 Kbytes |
|
