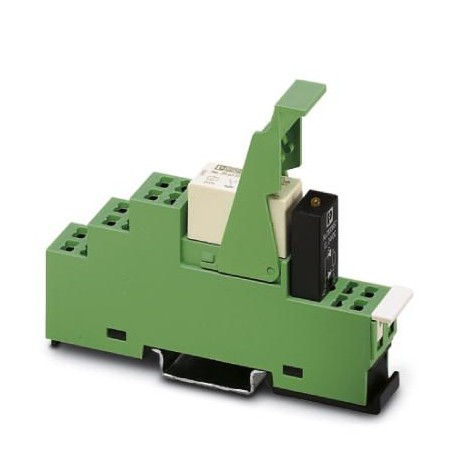

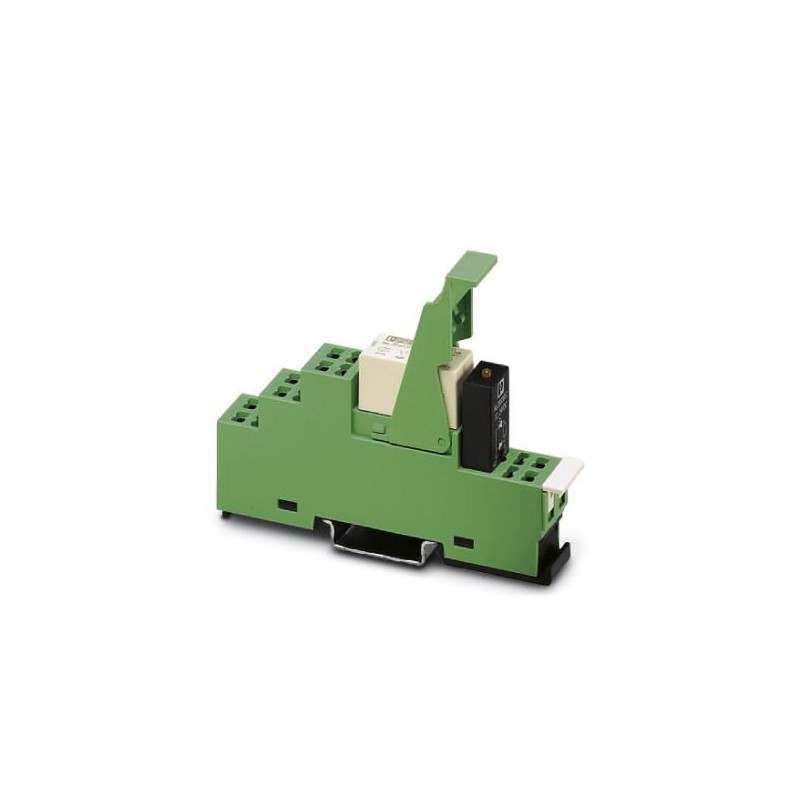

PR1-RSP3-LV-120AC/21AU 2834465 PHOENIX CONTACT Modulo portarelè
PR1-RSP3-LV-120AC/21AU
2834465
PHOENIX_CONTACT
5
Modulo portarelè
Relè industriali
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2834465 |
|---|---|
| Pezzi/conf. | 5 PZ |
| Sales key | CK632G - |
| Quantità di ordinazione minima | 5 PZ |
| Pagina catalogo | Pagina 392 (C_7_2013) |
| GTIN | 4046356044356 |
| Peso per pezzo (confezione esclusa) | 65,940 g |
| Numero tariffa doganale | 85364900 |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 85 °C |
Lato eccitazione
| Tensione d'ingresso nominale UN | 120 V AC |
|---|---|
| Corrente d'ingresso tipica con UN | 9 mA (a 50 Hz) |
| 7 mA (a 60 Hz) | |
| Tempo di eccitazione tipica | 3 ms ... 12 ms |
| Intervallo tempo di diseccitazione tipico | 1,5 ms ... 16 ms |
| Circuito di protezione | Varistore |
| Indicazione tensione di esercizio | LED giallo |
| Potenza dissipata in condizioni nominali | 1,08 W |
Lato contatti
| Esecuzione dei contatti | 1 di scambio |
|---|---|
| Tipo di contatto di commutazione | contatto semplice |
| Materiale dei contatti | AgNi, doratura |
| Max. tensione commutabile | 30 V AC |
| 36 V DC | |
| Min. tensione commutabile | 100 mV (a 10 mA) |
| Min. corrente | 1 mA (con 24 V) |
| Max. corrente d'inserzione | 50 mA |
| Corrente di carico permanente | 50 mA |
| Max. potenza commutabile (carico ohmico) | 1,2 W (con 24 V DC) |
| Potere di rottura | 2 A (con 24 V, AC15) |
Generalità
| Tensione di prova avvolgimento relè/contatto relè | 4 kV (50 Hz, 1 min) |
|---|---|
| Funzionamento | 100 % ED |
| Durata meccanica | 3x 107cicli di manovre |
| Durata, elettrica | vedi diagramma |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | Affiancabile senza distanza |
| Peso netto (SAP) | 65,94 g |
Dati di collegamento lato di ingresso
| Denominazione collegamento | Lato eccitazione |
|---|---|
| Collegamento | Connessione a molla |
| Lunghezza di spelatura | 10 mm |
| Sezione conduttore rigida | 0,2 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 24 ... 16 |
Normative e prescrizioni
| Norme/Disposizioni | IEC 60664 |
|---|---|
| EN 50178 | |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Contenuto set
Classifiche
eCl@ss 5.0 27371601 eCl@ss 5.1 27371600 eCl@ss 6.0 27371600 eCl@ss 7.0 27371601 eCl@ss 8.0 27371601 eCl@ss 9.0 27371601
UNSPSC 6.01 30211916 UNSPSC 7.0901 39121515 UNSPSC 11 39121515 UNSPSC 12.01 39121515 UNSPSC 13.2 39122334
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2834465-PR1-RSP3-LV-120AC/21AU | 148 Kbytes |
|
