Visualizza ingrandito

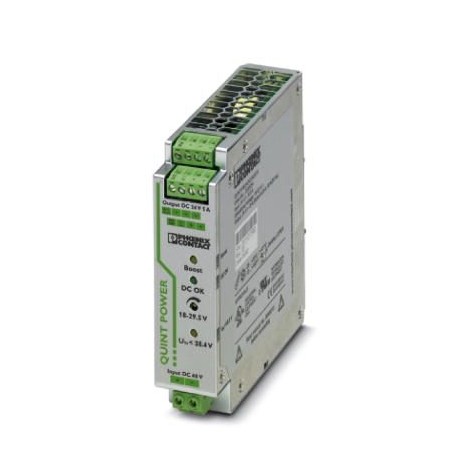

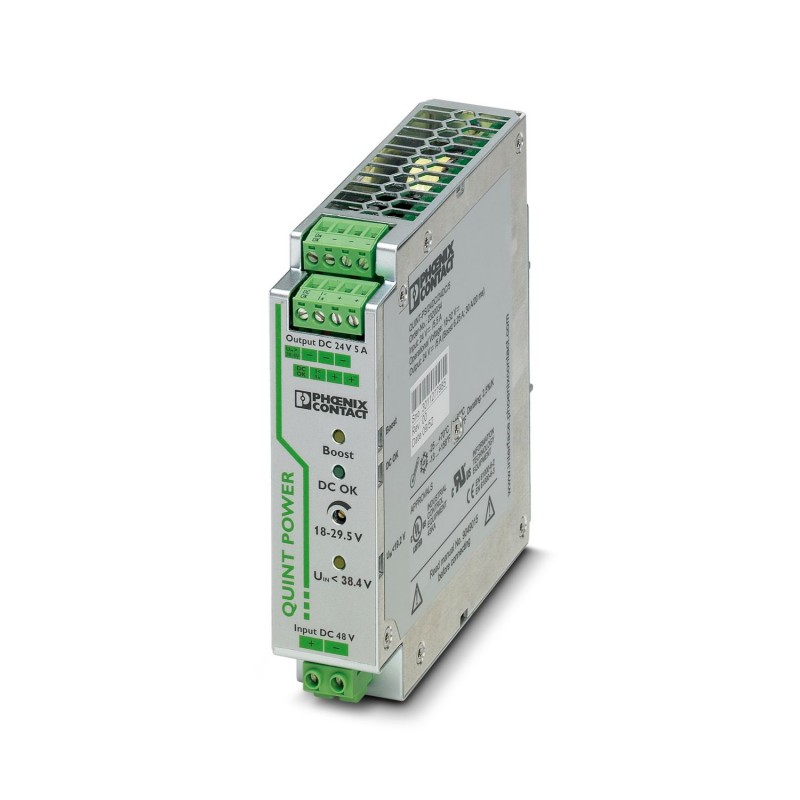

QUINT-PS/48DC/24DC/ 5 2320144 PHOENIX CONTACT DC/DC Converter
QUINT-PS/48DC/24DC/ 5
2320144
PHOENIX_CONTACT
DC/DC Converter
Alimentatori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2320144 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CMDQ43 - |
| Pagina catalogo | Pagina 252 (C_4_2017) |
| GTIN | 4046356482257 |
| Peso per pezzo (confezione esclusa) | 700,000 g |
| Numero tariffa doganale | 85044030 |
| Paese di origine | CN (Cina) |
Dimensioni
| Larghezza | 32 mm |
|---|---|
| Altezza | 130 mm |
| Profondità | 125 mm |
| Larghezza per montaggio alternativo | 122 mm |
| Altezza per montaggio alternativo | 130 mm |
| Profondità per montaggio alternativo | 35 mm |
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Temperatura ambiente (Startup type tested) | -40 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria massima consentita (funzionamento) | ≤ 95 % (a 25 °C, nessuna condensa) |
| Classe di climatizzazione | 3K3 (a norma EN 60721) |
| Grado d'inquinamento | 2 |
Dati d'ingresso
| Intervallo tensione in entrata | 48 V DC |
|---|---|
| Range tensione d'ingresso | 30 V DC ... 60 V DC |
| Corrente assorbita (a carico nominale) | 3,5 A (48 V DC) |
| Impulso corrente di inserzione | < 5 A (tip.) |
| Tempo di copertura guasto sulla rete | > 14 ms (48 V DC) |
| Fusibile d'ingresso | 10 A (ritardato, interno) |
| Scelta dei fusibili adatti | 10 A ... 16 A (Caratteristica B, C, D, K) |
| Nome protezione | Protezione contro le sovratensioni dei transienti |
| Circuito/componente di protezione | Varistore |
Dati d'uscita
| Tensione di uscita nominale | 24 V DC ±1 % |
|---|---|
| Regolazione tensione di uscita (USet) | 18 V DC ... 29,5 V DC (> 24 V DC, potenza costante limitata) |
| Corrente nominale di uscita (IN) | 5 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) | 6,25 A (-25 °C ... 40 °C costante, UOUT= 24 V DC) |
| Selective Fuse Breaking (ISFB) | 30 A (12 ms) |
| Derating | 60 °C ... 70 °C (2,5 % / K) |
| Collegamento in parallelo | sì, per ridondanza e incremento potenza |
| Possibilità di collegamento in serie | sì |
| Resistenza alimentazione di ritorno | 35 V DC |
| Protezione contro la sovratensione sull'uscita | < 35 V DC |
| Carico capacitivo massimo | Illimitato |
| Limitazione attiva di corrente | ca. 6,9 A |
| Scostamento regolazione | < 1 % (variazione di carico statica 10 % ... 90 %) |
| < 2 % (variazione di carico dinamica 10 % ... 90 %) | |
| < 0,1 % (variazione tensione in ingresso ±10 %) | |
| Ripple residuo | < 25 mVSS |
| Carico nominale picchi di commutazione | < 5 mVSS(20 MHz) |
| Max. potenza dissipata a vuoto | 2,7 W |
| Max. potenza dissipata con carico nominale | 11 W |
Generalità
| Peso netto | 0,7 kg |
|---|---|
| Efficienza | > 91,5 % |
| Tensione di isolamento ingresso/uscita | 1,5 kV (omologazione) |
| 1 kV (Collaudo) | |
| Classe di protezione | III |
| Grado di protezione | IP20 |
| MTBF (IEC 61709, SN 29500) | |
| > 995000 h (40 °C) | |
| Posizione d'installazione | Guida di supporto orizzontale NS 35, EN 60715 |
| Indicazione per il montaggio | affiancabile: PN≥50 %, orizzontalmente 5 mm, vicino a componenti attivi 15 mm, verticalmente 50 mm affiancabile: PN≥50 %, orizzontalmente 0 mm, verticale in alto 40 mm, verticale in basso 20 mm |
Dati di collegamento ingresso
| Collegamento | Morsetto a vite estraibile |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione conduttore AWG min. | 24 |
| Sezione conduttore AWG max. | 12 |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
Dati di collegamento uscita
| Collegamento | Morsetto a vite estraibile |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione conduttore AWG min. | 24 |
| Sezione conduttore AWG max. | 12 |
| Lunghezza di spelatura | 7 mm |
| Filettatura | M3 |
Segnalazione dati di collegamento
| Sezione conduttore rigido min. | 0,2 mm² |
|---|---|
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione conduttore AWG min. | 24 |
| Sezione conduttore AWG max. | 12 |
| Filettatura | M3 |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
|---|---|
| Immunità ai disturbi | EN 61000-6-2:2005 |
| Attacco a norma | CUL |
| Norme/Disposizioni | EN 61000-4-2 |
| Scarica contatti | 4 kV (Grado severità collaudo 2) |
| Norme/Disposizioni | EN 61000-4-3 |
| Frequenza | 80 MHz ... 1 GHz |
| Forza del campo di prova | 10 V/m (Grado severità collaudo 3) |
| Frequenza | 1,4 GHz ... 2 GHz |
| Forza del campo di prova | 3 V/m (Grado severità collaudo 2) |
| Norme/Disposizioni | EN 61000-4-4 |
| Osservazioni | Criterio B |
| Norme/Disposizioni | EN 61000-6-3 |
| EN 61000-4-6 | |
| Frequenza | 0,15 MHz ... 80 MHz |
| Tensione | 10 V (Grado severità collaudo 3) |
| Sicurezza elettrica a norma | EN 60950-1/VDE 0805 (SELV) |
| Riferimento normativo - Equipaggiamento elettronico per uso in installazioni di potenza | EN 50178/VDE 0160 (PELV) |
| Riferimento normativo – Bassa tensione di protezione | EN 60950-1 (SELV) |
| EN 60204-1 (PELV) | |
| Separazione sicura a norma | DIN VDE 0100-410 |
| Omologazioni UL | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location) | |
| Urti | 18 ms, 30g in ogni direzione (secondo IEC 60068-2-27) |
| Vibrazioni (funzionamento) | < 15 Hz, ampiezza ±2,5 mm (secondo IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. | |
| Applicazioni ferroviarie | EN 50121-4 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 25 anni; |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027250311eCl@ss 4.127250311eCl@ss 5.027242213eCl@ss 5.127210900eCl@ss 6.027210900eCl@ss 7.027210901eCl@ss 8.027210901eCl@ss 9.027210901
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PDF CATALOGO PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2320144-QUINT-PS/48DC/24DC/ 5 | 131 Kbytes |
|
