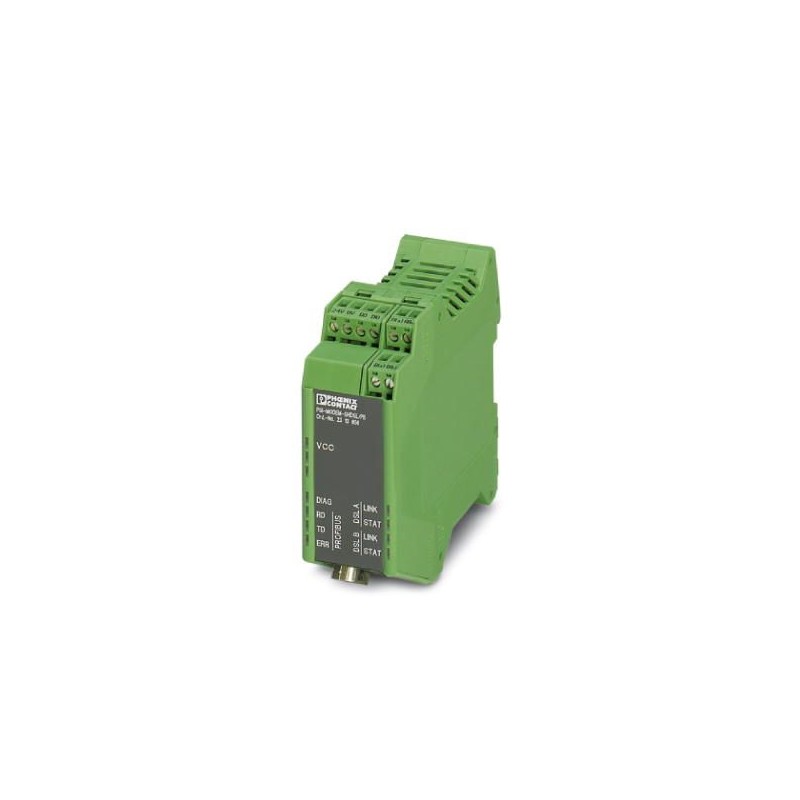

PSI-MODEM-SHDSL/PB 2313656 PHOENIX CONTACT Modem
PSI-MODEM-SHDSL/PB
2313656
PHOENIX_CONTACT
Modem
Sicurezza e comunicazioni
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2313656 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNC443 - |
| Pagina catalogo | Pagina 363 (C_6_2017) |
| GTIN | 4046356509213 |
| Peso per pezzo (confezione esclusa) | 282,300 g |
| Numero tariffa doganale | 85176200 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C (Derating, vedere la documentazione tecnica) |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 10 % ... 95 % (senza condensa) |
| Posizione elevata | 5000 m (Per le limitazioni vedere la dichiarazione del produttore) |
| Grado di protezione | IP20 |
Generalità
| Separazione galvanica | DIN EN 50178 (VCC // PROFIBUS // DSL (A) // DSL (B) // FE) |
|---|---|
| Tensione di prova interfaccia dati/alimentazione | 1,5 kVeff(50 Hz, 1 min) |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
| Peso netto | 282,3 g |
| Materiale custodia | PA 6.6-FR |
| Colore | verde |
| MTBF | 1004 Anni (Standard Telcordia, temperatura 25 °C, ciclo operativo 21% (5 giorni alla settimana, 8 ore al giorno)) |
| 199 Anni (Standard Telcordia, temperatura 40 ℃, ciclo operativo 34,25 % (5 giorni alla settimana, 12 ore al giorno)) | |
| MTTF | 800 Anni (Standard SN 29500, temperatura 25 °C, ciclo operativo 21% (5 giorni alla settimana, 8 ore al giorno)) |
| 346 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 34,25 % (5 giorni alla settimana, 12 ore al giorno)) | |
| 140 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 100 % (7 giorni alla settimana, 24 ore al giorno)) | |
| Conformità | CE conforme |
| ATEX | II 3 G Ex nA IIC T4 Gc X (Rispettare le note particolari relative all'installazione riportate nella documentazione!) |
| UL, USA / Canada | cULus Listed UL 508 |
Alimentazione
| Tensione nominale | 24 V DC ±5 % (alternativo o ridondante, mediante contatto bus backplane e alimentazione di corrente del sistema) |
|---|---|
| 5 V DC (solo configurazione, su Mini USB tipo B) | |
| Range tensione di alimentazione | 18 V DC ... 30 V DC |
| Corrente assorbita tipica | < 180 mA (24 V DC) |
| Collegamento | Morsetto a vite a innesto COMBICON |
Interfacce seriali
| Interfaccia 1 | PROFIBUS a norma IEC 61158, RS-485 a 2 fili, half duplex, automatica |
|---|---|
| Funzionamento | half duplex |
| Collegamento | Connettore femmina D-SUB a 9 poli |
| Formato dati/Codifica dati | UART (11 Bit, NRZ) |
| Commutazione direzione dati | Automatica |
| Lunghezza di trasmissione | max. 1200 m (secondo la velocità dati con linea dati schermata, twisted pair) |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 13 |
| Velocità di trasmissione seriale | 9,6 / 19,2 / 45,45 / 93,75 / 187,5 / 500 / 1500 kBit/s, impostazione tramite software di configurazione |
| Interfaccia 2 | Interfaccia SHDSL a norma ITU-T G.991.2 bis |
| Collegamento | Morsetti a vite estraibili 2x a 2 poli COMBICON |
| Lunghezza di trasmissione | fino a 20 km (in base alla velocità dati e alla sezione del conduttore) |
| Velocità di trasmissione seriale | A 4 conduttori: 64 kbit/s ... 30 MBit/s |
| A 2 conduttori: 32 kbit/s ... 15,3 MBit/s | |
| Interfaccia 3 | USB 2.0 |
| Collegamento | Mini USB tipo B, 5 poli |
| Lunghezza di trasmissione | < 5 m (solo per configurazione e diagnostica) |
Funzione
| Management | Software user friendly: configurazione guidata, controllo delle combinazioni, funzioni di diagnostica, registro |
|---|---|
| Indicazioni di stato e di diagnostica | LED: VCC (tensione di alimentazione), RD/TD (traffico dati PROFIBUS), ERR (errori) 2x LINK / 2x STAT (traffico dati DSL porta A e porta B), DIAG (messaggi di diagnosi) |
Uscite digitali
| Denominazione uscita | Uscita digitale |
|---|---|
| Numero uscite | 2 |
| Segnale d'uscita, tensione | In funzione della tensione di esercizio |
| Segnale d'uscita, corrente | ≤ 150 mA (Resistente a cortocircuiti) |
| Comportamento delle uscite | Disattivate con alimentazione apparecchio mediante connettore bus su guida DIN |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
|---|---|
| Urti | 15g in ogni direzione, a norma IEC 60068-2-27 |
| Vibrazioni (funzionamento) | a norma IEC 60068-2-6: 5g, 150 Hz |
| Conformità | CE conforme |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA / Canada | cULus Listed UL 508 |
| Test dei gas tossici | ISA-S71.04-1985 G3 Harsh Group A |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027240490eCl@ss 4.127240490eCl@ss 5.027242208eCl@ss 5.119030100eCl@ss 6.019060500eCl@ss 7.019060590eCl@ss 8.019060590eCl@ss 9.019060590
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2313656-PSI-MODEM-SHDSL/PB | 359 Kbytes |
|
