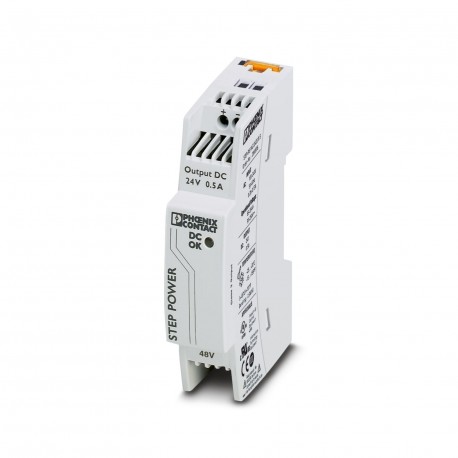

STEP-PS/48AC/24DC/0.5
2868716
PHOENIX_CONTACT
1
Alimentatore
Alimentatori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 2868716 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | CMPS93 - |
Pagina catalogo | Pagina 239 (C_4_2017) |
GTIN | 4046356576789 |
Peso per pezzo (confezione esclusa) | 88,000 g |
Numero tariffa doganale | 85044030 |
Paese di origine | DE (Germania) |
Grado di protezione | IP20 |
---|---|
Temperatura ambiente (esercizio) | -25 °C ... 70 °C (> 55 °C Derating: 2,5 %/K) |
Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
Umidità dell'aria massima consentita (funzionamento) | ≤ 95 % (a 25 °C, nessuna condensa) |
Classe di climatizzazione | 3K3 (a norma EN 60721) |
Grado d'inquinamento | 2 |
Intervallo tensione in entrata | 48 V AC |
---|---|
Range tensione d'ingresso | 43 V AC ... 52 V AC |
60 V DC ... 80 V DC | |
Range di frequenze AC | 45 Hz ... 65 Hz |
Range di frequenze DC | 0 Hz |
Corrente assorbita (a carico nominale) | 0,5 A (43 V AC) |
0,45 A (48 V AC) | |
Assorbimento di potenza nominale | 21 VA |
Impulso corrente di inserzione | < 10 A (tip.) |
Tempo di copertura guasto sulla rete | tip. 15 ms (48 V AC) |
tip. 20 ms (52 V AC) | |
Fusibile d'ingresso | 1,25 A (ritardato, interno) |
Scelta dei fusibili adatti | 6 A ... 16 A (Caratteristica B, C, D, K) |
Fattore di potenza (cos phi) | 0,7 |
Tensione di uscita nominale | 24 V DC ±1 % |
---|---|
Corrente nominale di uscita (IN) | 0,5 A (-25 °C ... 55 °C) |
0,55 A (-25 °C ... 40 °C in modo permanente) | |
Corrente in uscita Imax | 1 A |
Derating | 55 °C ... 70 °C (2,5 % / K) |
Collegamento in parallelo | sì, per ridondanza e incremento potenza |
Possibilità di collegamento in serie | sì |
Resistenza alimentazione di ritorno | ≤ 35 V DC |
Protezione contro la sovratensione sull'uscita | < 35 V DC |
Scostamento regolazione | < 1 % (variazione di carico statica 10 % ... 90 %) |
< 2 % (variazione di carico dinamica 10 % ... 90 %) | |
< 0,1 % (variazione tensione in ingresso ±10 %) | |
Ripple residuo | < 30 mVSS(20 MHz) |
Potenza d'uscita | 12 W |
Tempo di accensione tipico | < 0,5 s |
Carico nominale picchi di commutazione | < 20 mVSS(20 MHz) |
Max. potenza dissipata a vuoto | < 0,3 W |
Max. potenza dissipata con carico nominale | < 3,4 W |
Peso netto | 0,07 kg |
---|---|
Efficienza | > 81 % (con 48 V AC e valori nominali) |
Tensione di isolamento ingresso/uscita | 4 kV AC (omologazione) |
3,75 kV AC (Collaudo) | |
Classe di protezione | II (in quadro elettrico chiuso) |
Grado di protezione | IP20 |
MTBF (IEC 61709, SN 29500) | |
> 1860000 h (40 °C) | |
Posizione d'installazione | Guida di supporto orizzontale NS 35, EN 60715 |
Indicazione per il montaggio | affiancabile: orizzontale 0 mm, verticale 30 mm |
Collegamento | Connessione a vite |
---|---|
Sezione conduttore rigido min. | 0,2 mm² |
Sezione conduttore rigido max. | 2,5 mm² |
Sezione conduttore flessibile min. | 0,2 mm² |
Sezione conduttore flessibile max. | 2,5 mm² |
Sezione conduttore AWG min. | 24 |
Sezione conduttore AWG max. | 12 |
Lunghezza di spelatura | 6,5 mm |
Filettatura | M3 |
Collegamento | Connessione a vite |
---|---|
Sezione conduttore rigido min. | 0,2 mm² |
Sezione conduttore rigido max. | 2,5 mm² |
Sezione conduttore flessibile min. | 0,2 mm² |
Sezione conduttore flessibile max. | 2,5 mm² |
Sezione conduttore AWG min. | 24 |
Sezione conduttore AWG max. | 12 |
Lunghezza di spelatura | 6,5 mm |
Filettatura | M3 |
Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
---|---|
Immunità ai disturbi | EN 61000-6-2:2005 |
Attacco a norma | CUL |
Norme/Disposizioni | EN 61000-4-2 |
Scarica contatti | 4 kV (Grado severità collaudo 2) |
Norme/Disposizioni | EN 61000-4-3 |
Frequenza | 80 MHz ... 1 GHz |
Forza del campo di prova | 10 V/m |
Frequenza | 1,4 GHz ... 2 GHz |
Forza del campo di prova | 3 V/m |
Norme/Disposizioni | EN 61000-4-4 |
Osservazioni | Criterio B |
Norme/Disposizioni | EN 61000-6-3 |
EN 61000-4-6 | |
Frequenza | 10 kHz ... 80 MHz |
Tensione | 10 V (Grado severità collaudo 3) |
Direttiva sulla bassa tensione | Conformità alla direttiva DBT 2006/95/CEE |
Norma - Sicurezza dei trasformatori | EN 61558-2-16 |
Sicurezza elettrica a norma | IEC 60950-1/VDE 0805 (SELV) |
Riferimento normativo - Equipaggiamento elettronico per uso in installazioni di potenza | EN 50178/VDE 0160 (PELV) |
Riferimento normativo – Bassa tensione di protezione | IEC 60950-1 (SELV) e EN 60204-1 (PELV) |
Separazione sicura a norma | DIN VDE 0100-410 |
Riferimento normativo - Protezione da pericolose correnti elettriche, requisiti base per la separazione sicura negli impianti elettrici | EN 50178 |
Riferimento normativo - Limitazione delle armoniche riflesse in rete | EN 61000-3-2 |
Omologazioni UL | UL/C-UL Listed UL 508 |
UL/C-UL Recognized UL 60950-1 | |
NEC Class 2 a norma UL 1310 | |
Urti | 18 ms, 30g in ogni direzione (secondo IEC 60068-2-27) |
Vibrazioni (funzionamento) | < 15 Hz, ampiezza ±2,5 mm (secondo IEC 60068-2-6) |
15 Hz ... 150 Hz, 2,3g, 90 min. | |
Applicazioni ferroviarie | EN 50121-4 |
China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 25 anni; |
---|---|
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
