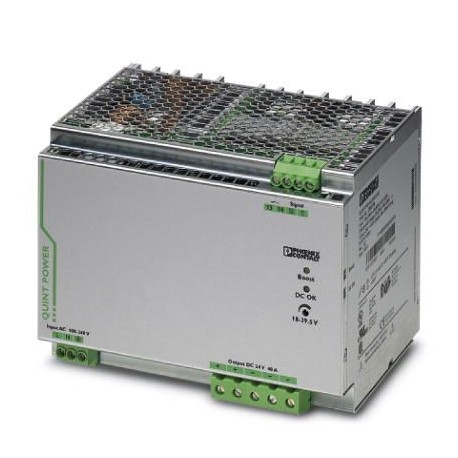

QUINT-PS/1AC/24DC/40 2866789 PHOENIX CONTACT Alimentatore Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

QUINT-PS/1AC/24DC/40 2866789 PHOENIX CONTACT Alimentatore

QUINT-PS/1AC/24DC/40

2866789

PHOENIX_CONTACT

Alimentatore

Maggiori dettagli


Alimentatori

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

Prezzo totale: $845.35
Prezzo unitario: $845.35

Quantità Prezzo
1+$845.35
2+$845.36
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

Dettagli



Dati commerciali

Codice per l'ordinazione2866789
Pezzi/conf.1 PZ
Sales keyCMPQ13 -
Pagina catalogoPagina 210 (C_4_2017)
GTIN4046356421720
Peso per pezzo (confezione esclusa)3.798,800 g
Numero tariffa doganale85044030
Paese di origineTH (Tailandia)

Dimensioni

Larghezza180 mm
Altezza130 mm
Profondità125 mm
Larghezza per montaggio alternativo122 mm
Altezza per montaggio alternativo130 mm
Profondità per montaggio alternativo183 mm

Condizioni ambientali

Grado di protezioneIP20
Temperatura ambiente (esercizio)-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Temperatura ambiente (Startup type tested)-40 °C
Temperatura ambiente (trasporto e stoccaggio)-40 °C ... 85 °C
Umidità dell'aria massima consentita (funzionamento)≤ 95 % (a 25 °C, nessuna condensa)
Classe di climatizzazione3K3 (a norma EN 60721)
Grado d'inquinamento2
Quota d'installazione4000 m

Dati d'ingresso

Intervallo tensione in entrata100 V AC ... 240 V AC
120 V DC ... 300 V DC (UL508: ≤ 250 V DC)
Range tensione d'ingresso85 V AC ... 264 V AC
90 V DC ... 300 V DC (UL508: ≤ 250 V DC)
Resistenza alla tensione max.300 V AC
Range di frequenze AC45 Hz ... 65 Hz
Range di frequenze DC0 Hz
Corrente dispersa verso PE< 3,5 mA
Corrente assorbita (a carico nominale)8,8 A (120 V AC)
4,6 A (230 V AC)
9,5 A (110 V DC)
4,7 A (220 V DC)
Assorbimento di potenza nominale1157 VA
Impulso corrente di inserzione< 15 A (tip.)
Tempo di copertura guasto sulla rete> 35 ms (120 V AC)
> 35 ms (230 V AC)
Fusibile d'ingresso20 A (ritardato, interno)
Scelta dei fusibili adatti16 A ... 20 A (AC: Caratteristica B, C, D, K)
Nome protezioneProtezione contro le sovratensioni dei transienti
Circuito/componente di protezioneVaristore, scaricatore a gas

Dati d'uscita

Tensione di uscita nominale24 V DC ±1 %
Regolazione tensione di uscita (USet)18 V DC ... 29,5 V DC (> 24 V DC, potenza costante limitata)
Corrente nominale di uscita (IN)40 A (-25 °C ... 60 °C, UOUT= 24 V DC)
POWER BOOST (IBoost)45 A (-25 °C ... 40 °C costante, UOUT= 24 V DC)
Selective Fuse Breaking (ISFB)215 A (12 ms)
Derating60 °C ... 70 °C (2,5 % / K)
Collegamento in parallelosì, per ridondanza e incremento potenza
Possibilità di collegamento in serie
Resistenza alimentazione di ritornomax. 35 V DC
Protezione contro la sovratensione sull'uscita< 35 V DC
Ripple residuo< 30 mVSS(con valori nominali)
Potenza d'uscita960 W
Tempo di accensione tipico< 0,7 s
Max. potenza dissipata a vuoto14 W
Max. potenza dissipata con carico nominale80 W

Generalità

Peso netto3,3 kg
Efficienza> 92 % (con 230 V AC e valori nominali)
Tensione di isolamento ingresso/uscita4 kV AC (omologazione)
2 kV AC (Collaudo)
Tensione di isolamento ingresso/PE3,5 kV AC (omologazione)
2 kV AC (Collaudo)
Tensione di isolamento uscita/PE500 V DC (Collaudo)
Classe di protezioneI
Grado di protezioneIP20
MTBF (IEC 61709, SN 29500)> 900000 h (25 °C)
> 530000 h (40 °C)
Posizione d'installazioneGuida di supporto orizzontale NS 35, EN 60715
Indicazione per il montaggioaffiancabile: PN≥50 %, orizzontalmente 5 mm, vicino a componenti attivi 15 mm, verticalmente 50 mm
affiancabile: PN≥50 %, orizzontalmente 0 mm, verticale in alto 40 mm, verticale in basso 20 mm

Dati di collegamento ingresso

CollegamentoConnessione a vite
Sezione conduttore rigido min.0,2 mm²
Sezione conduttore rigido max.6 mm²
Sezione conduttore flessibile min.0,2 mm²
Sezione conduttore flessibile max.4 mm²
Sezione conduttore AWG min.14
Sezione conduttore AWG max.10
Lunghezza di spelatura7 mm
FilettaturaM3

Dati di collegamento uscita

CollegamentoConnessione a vite
Sezione conduttore rigido min.0,5 mm²
Sezione conduttore rigido max.16 mm²
Sezione conduttore flessibile min.0,5 mm²
Sezione conduttore flessibile max.16 mm²
Sezione conduttore AWG min.8
Sezione conduttore AWG max.6
Lunghezza di spelatura10 mm
FilettaturaM4

Segnalazione dati di collegamento

Sezione conduttore rigido min.0,2 mm²
Sezione conduttore rigido max.6 mm²
Sezione conduttore flessibile min.0,2 mm²
Sezione conduttore flessibile max.4 mm²
Sezione conduttore AWG min.24
Sezione conduttore AWG max.10
FilettaturaM3

Normative e prescrizioni

Compatibilità elettromagneticaConformità alla direttiva EMC 2014/30/EU
Emissione disturbiEN 55011 (EN 55022)
Immunità ai disturbiEN 61000-6-2:2005
Attacco a normaCSA
Norme/DisposizioniEN 61000-4-2
Scarica contatti4 kV (Grado severità collaudo 2)
Norme/DisposizioniEN 61000-4-3
Frequenza80 MHz ... 1 GHz
Forza del campo di prova10 V/m (Grado severità collaudo 3)
Frequenza1,4 GHz ... 2 GHz
Forza del campo di prova3 V/m (Grado severità collaudo 2)
Norme/DisposizioniEN 61000-4-4
OsservazioniCriterio B
Norme/DisposizioniEN 61000-6-3
EN 61000-4-6
Frequenza0,15 MHz ... 80 MHz
Tensione10 V (Grado severità collaudo 3)
Direttiva sulla bassa tensioneConformità alla direttiva DBT 2006/95/CEE
Sicurezza elettrica a normaIEC 60950-1/VDE 0805 (SELV)
Riferimento normativo - Equipaggiamento elettronico per uso in installazioni di potenzaEN 50178/VDE 0160 (PELV)
Riferimento normativo – Bassa tensione di protezioneIEC 60950-1 (SELV) e EN 60204-1 (PELV)
Separazione sicura a normaDIN VDE 0100-410
DIN VDE 0106-101
Riferimento normativo - Protezione da pericolose correnti elettriche, requisiti base per la separazione sicura negli impianti elettriciEN 50178
Riferimento normativo - Limitazione delle armoniche riflesse in reteEN 61000-3-2
Riferimento normativo - Sicurezza delle apparecchiatureBG (Bauart geprüft)
Omologazione per settore navaleDNV GL (EMC A), ABS, LR, RINA, NK, BV
Omologazioni ULUL Listed UL 508
UL/C-UL Recognized UL 60950-1
UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location)
Urti18 ms, 30g in ogni direzione (secondo IEC 60068-2-27)
Vibrazioni (funzionamento)< 15 Hz, ampiezza ±2,5 mm (secondo IEC 60068-2-6)
15 Hz ... 150 Hz, 2,3g, 90 min.
Dispositivi informatici - sicurezza (schema CB)CB-Scheme
Applicazioni ferroviarieEN 50121-4
Categoria di sovratensione (EN 62477-1)III

Environmental Product Compliance

China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 25 anni;
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche

Datasheet - PDF
