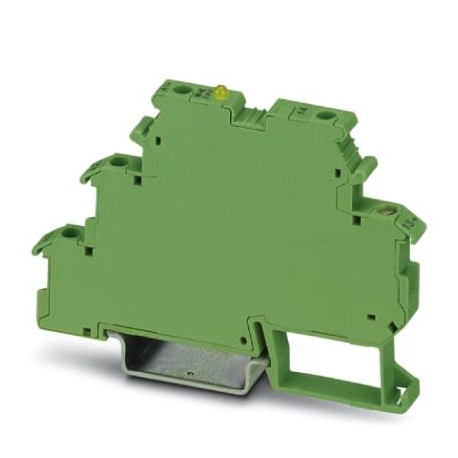

DEK-OV- 24DC/ 24DC/ 3 2941374 PHOENIX CONTACT Modulo relè a stato solido
DEK-OV- 24DC/ 24DC/ 3
2941374
PHOENIX_CONTACT
Modulo relè a stato solido
Terminale relè a stato solido di alimentazione, ingresso: 24 V DC, uscita: 3-30 V DC/3 A, larghezza terminale 6,2 mm
Relè industriali
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Comprati di solito insieme
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2941374 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CK61D2 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 441 (C_5_2017) |
| GTIN | 4017918080396 |
| Peso per pezzo (confezione esclusa) | 18,000 g |
| Numero tariffa doganale | 85364190 |
| Paese di origine | CN (Cina) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 70 °C |
Dati d'ingresso
| Tensione d'ingresso nominale UN | 24 V DC |
|---|---|
| Range d'ingresso rispetto a UN | 0,8 ... 1,2 |
| Range tensione d'ingresso | 19,2 V DC ... 28,8 V DC |
| Soglia di commutazione segnale "0" rispetto a UN | ≤ 0,4 |
| Soglia di commutazione segnale "1" rispetto a UN | ≥ 0,8 |
| Corrente d'ingresso tipica con UN | 7 mA |
| Tempo di accensione tipico | 40 µs |
| Tempo di disinserzione tipico | 200 µs |
| Indicazione tensione di esercizio | LED giallo |
| Nome protezione | Prot. contro inversione polarità |
| Frequenza di trasmissione | 300 Hz |
| Potenza dissipata in condizioni nominali | 0,6 W |
Dati d'uscita
| Range tensione d'uscita | 3 V DC ... 30 V DC |
|---|---|
| Corrente di carico permanente | 3 A (vedere curva derating) |
| Caduta di tensione alla max. corrente limite permanente | ≤ 0,2 V |
| Collegamento d'uscita | 2 conduttori senza massa |
| Nome protezione | Prot. contro inversione polarità |
| Prot. contro le sovratensioni | |
| Circuito/componente di protezione | Diodo contro inv. polarità |
Dati di collegamento del lato di ingresso
| Denominazione collegamento | Lato di ingresso |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 14 |
| Coppia di serraggio | 0,5 Nm |
Dati di collegamento del lato di uscita
| Denominazione collegamento | Lato di uscita |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 14 |
| Coppia di serraggio | 0,5 Nm |
Generalità
| Tipo di nota | Nota per l'utilizzo |
|---|---|
| Nota | Uso dei ponticelli EB 80-DIK... nei morsetti DEK: data la possibile dilatazione (limitata) della custodia DEK dovuta all’assorbimento dell’umidità dell’aria circostante e a un gioco di tolleranza sfavorevole tra un ampio numero di morsetti DEK e il ponticello EB 80-DIK, se si usano ponticelli EB 80-DIK, è consigliabile separarli ogni 10-12 morsetti DEK e inserire invece un ponticello a filo verso il morsetto DEK successivo. |
| Tensione di prova ingresso/uscita | 2,5 kV AC |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | Affiancabile senza distanza |
| Funzionamento | 100 % ED |
| Denominazione | Norme / Disposizioni |
| Norme/Disposizioni | IEC 60664 |
| EN 50178 | |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
Normative e prescrizioni
| Denominazione | Norme / Disposizioni |
|---|---|
| Norme/Disposizioni | IEC 60664 |
| EN 50178 | |
| isolamento | Isolamento di base |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 5.027371001eCl@ss 5.127371000eCl@ss 6.027371600eCl@ss 7.027371604eCl@ss 8.027371604eCl@ss 9.027371604
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2941374-DEK-OV- 24DC/ 24DC/ 3 | 122 Kbytes |
|
