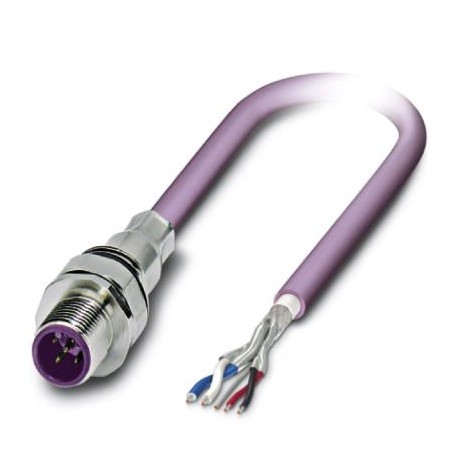

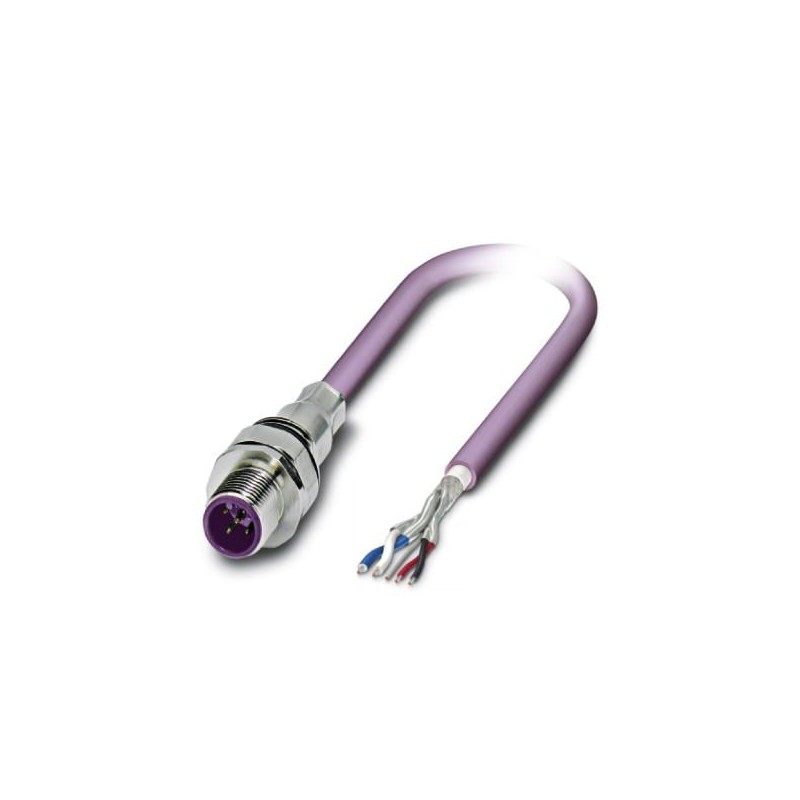

SACCEC-M12MS-5CON-M16/ 1,0-920 1525636 PHOENIX CONTACT Connettore da incasso sistema bus
SACCEC-M12MS-5CON-M16/ 1,0-920
1525636
PHOENIX_CONTACT
Connettore da incasso sistema bus
sensori > connettore da incasso per sensore-attuatore
Connessione di dispositivi di campo
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1525636 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | ABQCEA - |
| Pagina catalogo | Pagina 427 (C_2_2017) |
| GTIN | 4046356022378 |
| Peso per pezzo (confezione esclusa) | 82,600 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 85 °C (connettore / connecttore femmina) |
|---|---|
| Grado di protezione | IP67 |
Generalità
| Nota | I dati elettrici e meccanici indicati prevedono una coppia di connettori correttamente bloccata e montata. Se il connettore è nello stato non bloccato e sussiste il pericolo di inquinamento, il connettore deve essere chiuso con un cappuccio di protezione > IP54. Tenere conto inoltre degli influssi attraverso fili, linee o montaggio su c.s. |
|---|---|
| Corrente di dimensionamento a 40 ℃ | 4 A |
| Tensione di dimensionamento | 60 V |
| Tensione impulsiva di dimensionamento | 1,5 kV |
| N. poli | 5 |
| Resistenza di isolamento | ≥ 100 MΩ |
| Codifica | A - standard |
| Norme/Disposizioni | Connettore M12 IEC 61076-2-101 |
| Segnalazione stato | No |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Tensione di prova | 2500 V |
| Collegamento | CAN Bus/DeviceNet |
| Cicli di manovra | > 100 |
| Coppia di serraggio | 3 Nm ... 4 Nm (Lato di montaggio) |
| Tipo di montaggio | Montaggio anteriore M16 x 1,5 con dado |
Materiale
| Classe di combustibilità a norma UL 94 | V0 |
|---|---|
| Materiale contatto | CuZn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PA 6.6 |
| Materiale ghiera | Ottone, nichelato |
| Materiale guarnizione | NBR |
Normative e prescrizioni
| Definizione norma | Connettore M12 |
|---|---|
| Norme/Disposizioni | IEC 61076-2-101 |
| Classe di combustibilità a norma UL 94 | V0 |
Cavo
| Tipo cavo | CAN BUS/DeviceNet |
|---|---|
| Tipo cavo (sigla) | 920 |
| UL AWM Style | 21198 (80 °C / 300 V) |
| Tipo di segnale/categoria | CANopen® |
| DeviceNet™ | |
| Struttura cavo | 2xAWG24/19+2xAWG22/19 |
| Sezione conduttore | 2x 0,25 mm² (Linea dati) |
| 2x 0,34 mm² (Tensione di alimentazione) | |
| 1x 0,34 mm² (Conduttori flessibili applicati) | |
| Linea segnale AWG | 24 |
| Tensione di alimentazione AWG | 22 |
| Struttura conduttore segnale linea | 19x 0,13 mm |
| Struttura conduttore tensione di alimentazione | 19x 0,15 mm |
| Diametro cavo incluso isolamento | 1,95 mm ±0,05 mm (Linea dati) |
| 1,4 mm ±0,05 mm (Tensione di alimentazione) | |
| Colori filo | rosso-nero, blu-bianco |
| Cordatura a coppie | 2 conduttori a coppia |
| Tipo di schermatura a coppie | Pellicola di alluminio rivestita in plastica, lato in alluminio esterno |
| Cordatura intera | 2 coppie intorno ad un conduttore flessibile applicato nel centro dell’anima |
| Schermatura | Treccia di fili in rame stagnati |
| Copertura schermata ottica | 80 % |
| Guaina esterna, colore | viola RAL 4001 |
| Diametro esterno cavo D | 6,7 mm ±0,3 mm |
| Raggio di piegatura minima, fisso | 5 x D |
| Raggio di piegatura minima, flessibile | 10 x D |
| Numero dei cicli di piegatura | 5000000 |
| Raggio di piegatura | 70 mm |
| Raggio di piegatura minima, inserto catene portacavi | 10 x D |
| Corsa di posizionamento | 4,5 m |
| Velocità di posizionamento | 3 m/s |
| Accelerazione | 3 m/s² |
| Peso del cavo | 90 kg/km |
| Guaina esterna, materiale | PUR |
| Materiale isolamento fili | PE espanso (Linea dati) |
| PE (Tensione di alimentazione) | |
| Materiale conduttore | Filo Cu stagnato |
| Resistenza di isolamento | ≥ 5 GΩ*km (Linea dati) |
| ≥ 5 GΩ*km (Tensione di alimentazione) | |
| Resistenza del doppino | ≤ 181,80 Ω/km (Linea dati) |
| ≤ 114,80 Ω/km (Tensione di alimentazione) | |
| Capacità linea | nom. 40 nF/km (Linea dati) |
| Impedenza caratteristica | 120 Ω ±10 % (con 1 MHz) |
| Attenuazione | ≤ 22,9 dB/km (con 1 MHz) |
| ≤ 16,4 dB/km (a 500 kHz) | |
| ≤ 9,5 dB/km (a 125 kHz) | |
| Tensione nominale cavo | ≤ 300 V (Valore di punta, non per correnti forti) |
| Tensione di prova filo/filo | 2000 V (50 Hz, 1 min) |
| Tensione di prova filo/schermatura | 2000 V (50 Hz, 1 min) |
| Resistenza alla fiamma | UL 1581, Sec. 1060 (FT-1) |
| IEC 60332-1 | |
| A norma ISO 6722-1 5.22 (UN ECE R 118.01) | |
| Assenza di alogeni | secondo DIN VDE 0472 Parte 815 |
| a norma IEC 60754-1 | |
| Altra resistenza | non aderente |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (cavi, posa fissa) |
| -20 °C ... 80 °C (cavi, posa mobile) | |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
