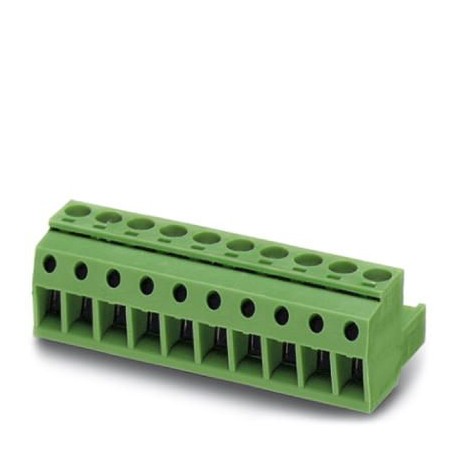

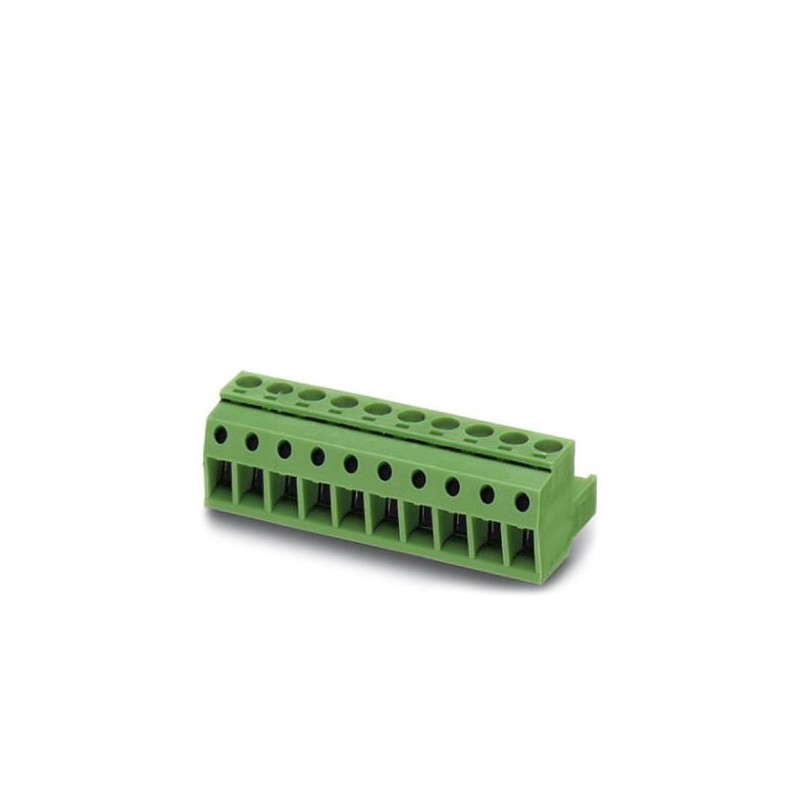

MSTBP 2,5/ 2-ST 1765771 PHOENIX CONTACT Connettori per circuiti stampati
MSTBP 2,5/ 2-ST
1765771
PHOENIX_CONTACT
50
Connettori per circuiti stampati
Connettori PCB
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1765771 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AAAFAA - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 264 (C_1_2013) |
| GTIN | 4017918031800 |
| Peso per pezzo (confezione esclusa) | 3,900 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | PL (Polonia) |
Caratteristiche articolo
| Abbreviazione | Connettori per circuiti stampati |
|---|---|
| Sistema di spine | CLASSIC COMBICON |
| Tipo contatti | Femmina |
| Famiglia articolo | MSTBP 2,5/..-ST |
| Passo | 5 mm |
| N. poli | 2 |
| Collegamento | Connessione a vite con gabbia |
| Testa della vite del tipo di apparecchio | fessura longitudinale (L) |
| Filettatura | M3 |
| Bloccaggio | assente |
| Numero di piani | 1 |
| Numero collegamenti | 2 |
| Numero dei potenziali | 2 |
Dati elettrici
| Corrente di dimensionamento | 12 A |
|---|---|
| Tensione di isolamento di nominale (III/2) | 320 V |
| Tensione impulsiva di dimensionamento (III/2) | 4 kV |
Dati di collegamento
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
|---|---|
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione del conduttore AWG / kcmil | 24 ... 12 |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,25 mm² ... 2,5 mm² |
| Sezione conduttore flessibile con capocorda montato e collare di isolamento | 0,25 mm² ... 2,5 mm² |
| 2 conduttori di sezione identica rigidi | 0,2 mm² ... 1 mm² |
| 2 conduttori di sezione identica flessibili | 0,2 mm² ... 1,5 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica | 0,25 mm² ... 1 mm² |
| 2 conduttori di sezione identica flessibili con TWIN e collare in plastica | 0,5 mm² ... 1,5 mm² |
| Calibro a tampone a x b / diametro | 2,8 mm x 2,4 mm / 2,5 mm |
| Lunghezza del tratto da spelare | 7 mm |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
Indicazioni materiale - contatti
| Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Materiale contatto | Lega Cu |
| Finitura superficiale | zincatura a caldo |
| Superficie metallica punto di connessione (strato superficiale) | Stagno (5 - 7 µm Sn) |
| Superficie metallica zona di contatto (strato superficiale) | Stagno (5 - 7 µm Sn) |
Indicazioni materiale - custodia
| Materiale isolante | PA |
|---|---|
| Gruppo materiale isolante | I |
| CTI secondo IEC 60112 | 600 |
| Classe di combustibilità a norma UL 94 | V0 |
| Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filamento GWIT secondo EN 60695-2-13 | 775 |
| Temperatura della prova di durezza Brinell secondo EN 60695-10-2 | 125 °C |
Quote relative al prodotto
| Disegno quotato | |
|---|---|
| Lunghezza [ l ] | 21,3 mm |
| Larghezza [ w ] | 10 mm |
| Altezza [ h ] | 15 mm |
| Passo | 5 mm |
| Altezza (senza pin di saldatura) | 15 mm |
| Misura a | 5 mm |
Dati di confezionamento
| Confezione | confezionato nel cartone |
|---|---|
| 50 | |
| Denominazioni confezioni | Pezzi |
| Tipo di confezionamento | Cartone |
Condizioni ambientali
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Temperatura ambiente (esercizio) | -40 °C (in base alla curva di derating) |
Attacco e metodi di collegamento
| Prova di integrità e stabilità dei conduttori | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Controllo superato |
Prova di trazione
| Prova di trazione | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Controllo superato | |
| Sezione conduttore / tipo conduttore / forza di trazione | 0,2 mm² / rigido / > 10 N |
| 0,2 mm² / flessibile / > 10 N | |
| 2,5 mm² / rigido / > 50 N | |
| 2,5 mm² / flessibile / > 50 N |
Controlli meccanici a norma
| Controllo visivo | Controllo superato DIN EN 60512-1-1:2003-01 |
|---|---|
| Verifica misure | Controllo superato DIN EN 60512-1-2:2003-01 |
| Resistenza diciture | Controllo superato DIN EN 60068-2-70:1996-07 |
| Risultato | Controllo superato |
| Specifica di prova | DIN EN 60512-13-2:2006-11 |
| Numero di cicli | 25 |
| Forza di inserzione per polo circa | 8 N |
| Forza di trazione per polo circa | 6 N |
| Polarizzazione e codifica | Controllo superato DIN EN 60512-13-5:2006-11 |
| Risultato | Controllo superato |
| Specifica di prova | DIN EN 60512-15-1:2009-03 |
| Forza di prova per ciascun polo | 40,5 N |
Distanze in aria e linee di fuga
| Gruppo materiale isolante | I |
|---|---|
| Tensione di isolamento di nominale (III/3) | 250 V |
| Tensione di isolamento di nominale (III/2) | 320 V |
| Tensione di isolamento di nominale (II/2) | 630 V |
| Tensione impulsiva di dimensionamento (III/3) | 4 kV |
| Tensione impulsiva di dimensionamento (III/2) | 4 kV |
| Tensione impulsiva di dimensionamento (II/2) | 4 kV |
Controlli meccanici (A)
| Forza di inserzione per polo circa | 8 N |
|---|---|
| Forza di trazione per polo circa | 6 N |
| Non intercambiabilità di connessione >20 N | Controllo superato |
| Settori d’applicazione portacontatti applicazione >20 N | Controllo superato |
Prove di durata (B)
| Specifica di prova | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
|---|---|
| Resistività di massa R1 | 1,3 mΩ |
| Cicli di manovra | 25 |
| Resistività di massa R2 | 1,4 mΩ |
| Tensione impulsiva verticale sul livello del mare | 4,8 kV |
| Tensione alternata fissa | 2,21 kV |
| Resistenza di isolamento tra poli contigui | > 1 TΩ |
Prove climatica (D)
| Specifica di prova | DIN EN ISO 6988:1997-03 |
|---|---|
| Sollecitazione per effetto del freddo | -40 °C/2 h |
| Sollecitazione per effetto del calore | 100 °C/168 h |
| Sollecitazione per effetto della corrosione | 0,2 dm3SO2su 300 dm3/40 °C/1 ciclo |
| Tensione impulsiva verticale sul livello del mare | 2,21 kV |
| Tensione alternata fissa | 4,8 kV |
Prove ambientali e di durata (E)
| Specifica di prova | DIN EN 61984 (VDE 0627):2009-11 |
|---|---|
| Risultato livello di protezione codice IP | Protezione contro i contatti accidentali con dito di prova IP20 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1765771-MSTBP 2,5/ 2-ST | 150 Kbytes |
|
