Visualizza ingrandito

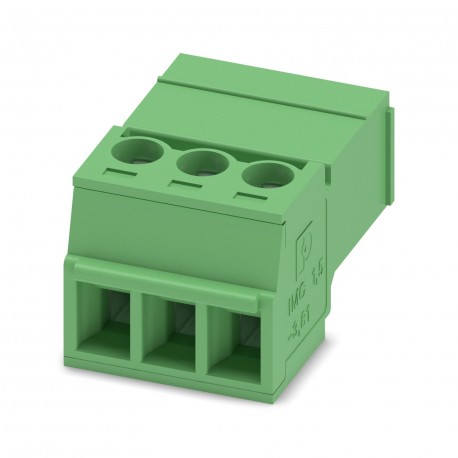

IMC 1,5/ 3-ST-3,81 1857896 PHOENIX CONTACT Connettori per circuiti stampati
IMC 1,5/ 3-ST-3,81
1857896
PHOENIX_CONTACT
50
Connettori per circuiti stampati
Connettori PCB
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1857896 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AAAEAA - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 196 (C_1_2013) |
| GTIN | 4017918144135 |
| Peso per pezzo (confezione esclusa) | 2,420 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | PL (Polonia) |
Dimensioni
| Lunghezza [ l ] | 18,45 mm |
|---|---|
| Larghezza [ w ] | 12,22 mm |
| Altezza [ h ] | 11,1 mm |
| Passo | 3,81 mm |
| Misura a | 7,62 mm |
Generalità
| Famiglia articolo | IMC 1,5/..-ST |
|---|---|
| N. poli | 3 |
| Collegamento | Connessione a vite con gabbia |
| Gruppo materiale isolante | I |
| Tensione impulsiva di dimensionamento (III/3) | 2,5 kV |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
| Tensione impulsiva di dimensionamento (II/2) | 2,5 kV |
| Tensione di dimensionamento (III/3) | 160 V |
| Tensione di dimensionamento (III/2) | 160 V |
| Tensione di dimensionamento (II/2) | 320 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 8 A |
| Sezione nominale | 1,5 mm² |
| Corrente di carico massima | 8 A (con una sezione conduttore di 1,5 mm2) |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Calibro a tampone | A1 |
| Lunghezza di spelatura | 7 mm |
| Filettatura | M2 |
| Coppia min. | 0,22 Nm |
| Coppia max. | 0,25 Nm |
Dati di collegamento
| Sezione conduttore rigido min. | 0,14 mm² |
|---|---|
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione conduttore flessibile min. | 0,14 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 1,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 0,5 mm² |
| Sezione trasversale conduttore AWG min. | 28 |
| Sezione trasversale conduttore AWG max. | 16 |
| 2 conduttori stesso diametro, rigidi min. | 0,08 mm² |
| 2 conduttori stesso diametro, rigidi max. | 0,5 mm² |
| 2 conduttori stesso diametro, flessibili min. | 0,08 mm² |
| 2 conduttori stesso diametro, flessibili max. | 0,75 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 0,2 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 0,34 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 0,5 mm² |
| AWG secondo UL/CUL min | 30 |
| AWG secondo UL/CUL max | 14 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1857896-IMC 1,5/ 3-ST-3,81 | 152 Kbytes |
|
