Visualizza ingrandito

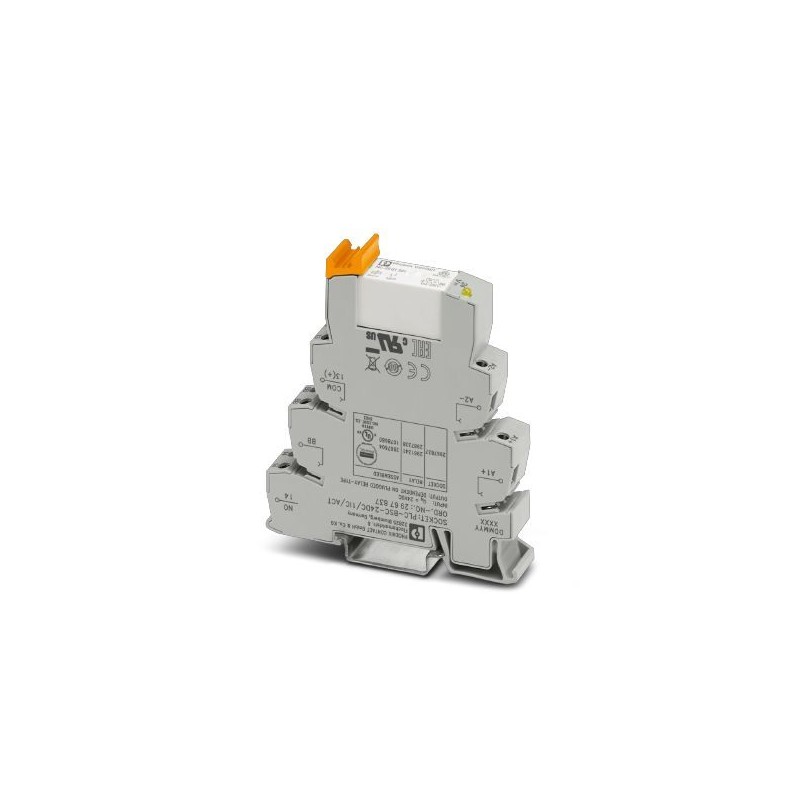

PLC-RSC- 24DC/ 1IC/ACT 2967604 PHOENIX CONTACT Modulo portarelè
PLC-RSC- 24DC/ 1IC/ACT
2967604
PHOENIX_CONTACT
Modulo portarelè
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2967604 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CK621A - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 386 (C_5_2017) |
| GTIN | 4017918169794 |
| Peso per pezzo (confezione esclusa) | 67,980 g |
| Numero tariffa doganale | 85364900 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|---|
| Nota | In presenza di tensioni maggiori di 250 V (L1, L2, L3) fra morsetti identici di moduli affiancati occorre inserire la piastra isolante PLC-ATP. |
| In caso di sicura separazione tra moduli affiancati occorre inserire la piastra isolante PLC-ATP | |
| All'inizio e alla fine di ogni morsettiera PLC deve essere collocata la piastra di separazione PLC-ATP. | |
| La protezione da contatto dell'articolo (con tensioni >25 V AC/60 V DC) deve essere garantita dal costruttore dell'impianto. Si tratta di un apparecchio da incasso senza protezione contro il contatto diretto. |
Ambient conditions
| Temperatura ambiente (esercizio) | -40 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Altezza | ≤ 2000 m |
Lato eccitazione
| Tensione d'ingresso nominale UN | 24 V DC |
|---|---|
| Corrente d'ingresso tipica con UN | 18 mA |
| Tempo di eccitazione tipica | 8 ms |
| Tempo di diseccitazione tipico | 10 ms |
| Tensione bobina | 24 V DC |
| Circuito di protezione | Prot. contro inversione polarità Diodo contro inv. polarità |
| diodo di smorzamento Diodo di smorzamento | |
| Indicazione tensione di esercizio | LED giallo |
| Potenza dissipata in condizioni nominali | 0,43 W |
Lato contatti
| Esecuzione dei contatti | 1 in chiusura |
|---|---|
| Tipo di contatto di commutazione | contatto semplice |
| Materiale dei contatti | AgSnO2 |
| Max. tensione commutabile | 250 V AC/DC (In presenza di tensioni maggiori di 250 V (L1, L2, L3) fra morsetti identici di moduli affiancati occorre inserire la piastra isolante PLC-ATP. Il ponticellamento del potenziale avviene con FBST 8-PLC...o...FBST 500...) |
| Min. tensione commutabile | 12 V (a 100 mA) |
| Min. corrente | 100 mA (con 12 V DC) |
| Max. corrente d'inserzione | 80 A (20 ms) |
| 130 A (peak, con carico capacitativo, 230 V AC, 24 μF) | |
| Corrente di carico permanente | 6 A |
| 10 A (Il valore è consentito se entrambi gli attacchi 13, 14 e BB vengono ponticellati.) | |
| Max. potenza commutabile (carico ohmico) | 144 W (con 24 V DC) |
| 58 W (con 48 V DC) | |
| 48 W (con 60 V DC) | |
| 50 W (con 110 V DC) | |
| 80 W (con 220 V DC) | |
| 85 W (con 250 V DC) | |
| 1500 VA (con 250 V AC) | |
| Potenza commutabile (carico ohmico) max. ponticellato | 240 W (con 24 V DC, il valore è consentito se entrambi gli attacchi 13, 14 e BB vengono ponticellati.) |
| 2500 VA (con 250 V AC, il valore è consentito se entrambi gli attacchi 13, 14 e BB vengono ponticellati.) | |
| Potere di interruzione minimo | 1200 mW |
| Potere di rottura | 2 A (a 24 V, DC13) |
| 0,2 A (a 110 V, DC13) | |
| 0,2 A (a 250 V, DC13) | |
| 6 A (con 24 V, AC15) | |
| 6 A (con 120 V, AC15) | |
| 6 A (con 250 V, AC15) |
Connection data 1
| Denominazione collegamento | Lato eccitazione |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² () | |
| 2x 0,5 mm² ... 1,5 mm² () | |
| Sezione conduttore AWG | 26 ... 14 |
Connection data 2
| Denominazione collegamento | Lato contatti |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² () | |
| 2x 0,5 mm² ... 1,5 mm² () | |
| Sezione conduttore AWG | 26 ... 14 |
Generalità
| Nota | In presenza di tensioni maggiori di 250 V (L1, L2, L3) fra morsetti identici di moduli affiancati occorre inserire la piastra isolante PLC-ATP. |
|---|---|
| In caso di sicura separazione tra moduli affiancati occorre inserire la piastra isolante PLC-ATP | |
| All'inizio e alla fine di ogni morsettiera PLC deve essere collocata la piastra di separazione PLC-ATP. | |
| La protezione da contatto dell'articolo (con tensioni >25 V AC/60 V DC) deve essere garantita dal costruttore dell'impianto. Si tratta di un apparecchio da incasso senza protezione contro il contatto diretto. | |
| Tensione di prova avvolgimento relè/contatto relè | 4 kV AC (50 Hz, 1 min) |
| Funzionamento | 100 % ED |
| Grado di protezione | RT II (Relè) |
| IP20 (Prese relè) | |
| Durata meccanica | 3x 107cicli di manovre |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | Affiancabile senza distanza |
| Peso netto (SAP) | 67,98 g |
Normative e prescrizioni
| Attacco a norma | CUL |
|---|---|
| Denominazione | Norme / Disposizioni |
| Norme/Disposizioni | EN 50178 |
| EN 61810-1 | |
| Tensione di isolamento nominale | 250 V AC |
| Tensione impulsiva di dimensionamento | 6 kV |
| isolamento | Separazione sicura, isolamento rinforzato |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
| Classe di combustibilità a norma UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Contenuto set
Classifiche
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2967604-PLC-RSC- 24DC/ 1IC/ACT | 160 Kbytes |
|
