Visualizza ingrandito

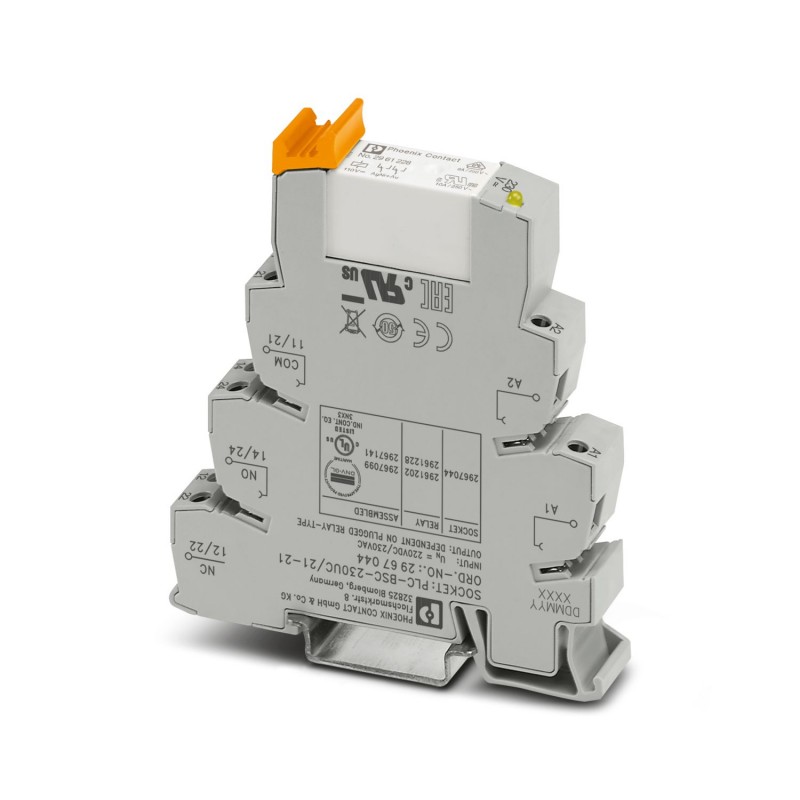

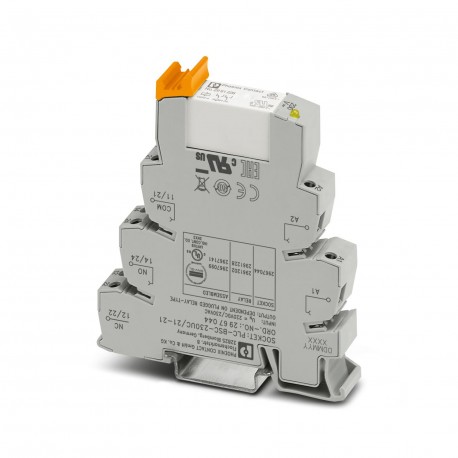

PLC-RSC-230UC/21-21AU 2967141 PHOENIX CONTACT Modulo portarelè
PLC-RSC-230UC/21-21AU
2967141
PHOENIX_CONTACT
Modulo portarelè
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2967141 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CK621D - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 375 (C_5_2017) |
| GTIN | 4017918156510 |
| Peso per pezzo (confezione esclusa) | 69,250 g |
| Numero tariffa doganale | 85364900 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Ambient conditions
| Temperatura ambiente (esercizio) | -40 °C ... 55 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
Lato eccitazione
| Tensione d'ingresso nominale UN | 230 V AC |
|---|---|
| 220 V DC | |
| Corrente d'ingresso tipica con UN | 4,5 mA (con UN= 230 V AC) |
| 4,3 mA (con UN= 220 V DC) | |
| Tempo di eccitazione tipica | 7 ms |
| Tempo di diseccitazione tipico | 10 ms |
| Circuito di protezione | Ponte raddrizzatore Ponte raddrizzatore |
| Indicazione tensione di esercizio | LED giallo |
| Potenza dissipata in condizioni nominali | 1,04 W |
Lato contatti
| Esecuzione dei contatti | 2 contatti di scambio |
|---|---|
| Tipo di contatto di commutazione | contatto semplice |
| Materiale dei contatti | AgNi, doratura |
| Max. tensione commutabile | 30 V AC |
| 36 V DC | |
| Min. tensione commutabile | 100 mV (a 10 mA) |
| Min. corrente | 1 mA (con 24 V) |
| Max. corrente d'inserzione | 50 mA |
| Corrente di carico permanente | 50 mA |
| Max. potenza commutabile (carico ohmico) | 1,2 W (con 24 V DC) |
Lato contatto (con rivestimento dorato danneggiato)
| Nota | il seguente valore è valido in caso di rivestimento dorato danneggiato |
|---|---|
| Max. tensione commutabile | 250 V AC/DC |
| Min. tensione commutabile | 5 V AC/DC |
| Corrente di carico permanente | 6 A |
| Max. corrente d'inserzione | 15 A (300 ms) |
| Min. corrente | 10 mA |
| Max. potenza commutabile (carico ohmico) | 140 W (con 24 V DC) |
| 85 W (con 48 V DC) | |
| 60 W (con 60 V DC) | |
| 44 W (con 110 V DC) | |
| 60 W (con 220 V DC) | |
| 1500 VA (con 250 V AC) | |
| Potere di rottura | 2 A (a 24 V, DC13) |
| 0,2 A (a 110 V, DC13) | |
| 0,2 A (a 250 V, DC13) | |
| 2 A (con 24 V, AC15) | |
| 2 A (con 120 V, AC15) | |
| 2 A (con 250 V, AC15) |
Connection data 1
| Denominazione collegamento | Lato eccitazione |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² () | |
| 2x 0,5 mm² ... 1,5 mm² () | |
| Sezione conduttore AWG | 26 ... 14 |
Connection data 2
| Denominazione collegamento | Lato contatti |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² () | |
| 2x 0,5 mm² ... 1,5 mm² () | |
| Sezione conduttore AWG | 26 ... 14 |
Generalità
| Tensione di prova avvolgimento relè/contatto relè | 4 kV AC (50 Hz, 1 min) |
|---|---|
| Tensione di prova contatto di scambio/contatto di scambio | 2,5 kV AC (50 Hz, 1 min) |
| Funzionamento | 100 % ED |
| Grado di protezione | RT III (Relè) |
| IP20 (Prese relè) | |
| Durata meccanica | 3x 107cicli di manovre |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | Affiancabile senza distanza |
| Peso netto (SAP) | 69,25 g |
Normative e prescrizioni
| Attacco a norma | CUL |
|---|---|
| Denominazione | Norme / Disposizioni |
| Norme/Disposizioni | IEC 60664 |
| EN 50178 | |
| Tensione impulsiva di dimensionamento | 6 kV |
| isolamento | Isolamento di base |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
| Classe di combustibilità a norma UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Contenuto set
Classifiche
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2967141-PLC-RSC-230UC/21-21AU | 153 Kbytes |
|
