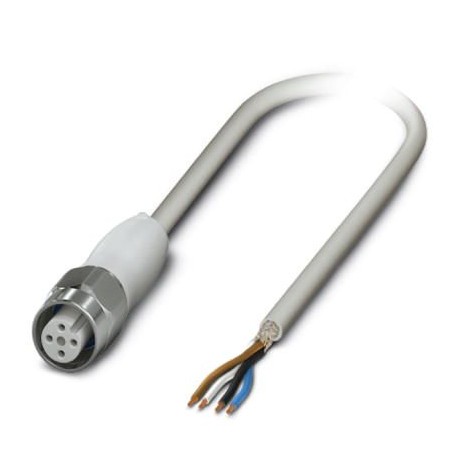

SAC-4P-3,0-600/M12FS SH HD 1403986 PHOENIX CONTACT Cavo sensore-attuatore
SAC-4P-3,0-600/M12FS SH HD
1403986
PHOENIX_CONTACT
Cavo sensore-attuatore
sensori > Cavo sensore-attuatore confezionato
Cavi, sensore e attuatori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1403986 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF1CJA - |
| Pagina catalogo | Pagina 142 (C_4_2013) |
| GTIN | 4046356677417 |
| Peso per pezzo (confezione esclusa) | 147,400 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | PL (Polonia) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 105 °C (connettore / connecttore femmina) |
|---|---|
| Grado di protezione | IP65 |
| IP67 | |
| IP68 | |
| IP69K |
Generalità
| Corrente di dimensionamento a 40 ℃ | 4 A |
|---|---|
| Tensione di dimensionamento | 48 V AC |
| 60 V DC | |
| N. poli | 4 |
| Resistenza di isolamento | ≥ 100 MΩ |
| Codifica | A - standard |
| Norme/Disposizioni | Connettore M12 IEC 61076-2-101 |
| Conformità materiale FDA 21 CFR 177.2600 | |
| Segnalazione stato | No |
| Circuito/componente di protezione | senza circuito |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Cicli di manovra | ≥ 100 |
| Coppia di serraggio | 0,4 Nm (Connettore M12) |
Materiale
| Materiale contatto | CuSn |
|---|---|
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PP |
| Materiale impugnature | PP |
| Materiale ghiera | Acciaio inox |
| Materiale guarnizione | FKM |
Normative e prescrizioni
| Definizione norma | Connettore M12 |
|---|---|
| Norme/Disposizioni | IEC 61076-2-101 |
| Definizione norma | Conformità materiale |
| Norme/Disposizioni | FDA 21 CFR 177.2600 |
Cavo
| Tipo cavo | PP senza alogenati grigio schermato |
|---|---|
| Tipo cavo (sigla) | 600 |
| Abbreviazione cavi | Li9YV1-C-V1-9Y |
| Sezione conduttore | 4x 0,34 mm² (Linea del segnale) |
| Linea segnale AWG | 22 |
| Struttura conduttore segnale linea | 42x 0,10 mm |
| Diametro cavo incluso isolamento | 1,27 mm ±0,02 mm (Linea del segnale) |
| Isolamento spessore parete | ≥ 0,21 mm (Isolamento fili) |
| Colori filo | marrone, bianco, blu, nero |
| Cordatura intera | 4 fili twistati longitudinalmente |
| Passo di cordatura cordatura intera | 48 mm |
| Schermatura | treccia di fili in rame |
| Copertura schermata ottica | 85 % |
| Guaina esterna, colore | grigio RAL 7035 |
| Spessore parete rivestimento esterno | ca. 0,8 mm |
| Diametro esterno cavo D | 5,55 mm ±0,2 mm |
| Raggio di piegatura minima, fisso | 5 x D |
| Raggio di piegatura minima, flessibile | 10 x D |
| Numero dei cicli di piegatura | 2000000 |
| Raggio di piegatura minima, inserto catene portacavi | 10 x D |
| Corsa di posizionamento | 10 m |
| Velocità di posizionamento | 3 m/s |
| Accelerazione | 10 m/s² |
| Peso del cavo | 40 kg/km |
| Guaina esterna, materiale | PP-EPDM |
| Materiale isolamento fili | PP |
| Materiale conduttore | Filo Cu nudo |
| resistenza del conduttore | 58 Ω/km (a 20 °C) |
| Tensione nominale cavo | ≤ 300 V AC |
| Tensione di prova cavo | ≥ 3000 V AC (Spark test) |
| Tensione di prova filo/schermatura | ≥ 2000 V AC (per 60 s) |
| Caratteristiche particolari | FDA conforme a norma FDA 21 CFR 177.2600 |
| flessibile | |
| per catena portacavi | |
| Assenza di alogeni | secondo DIN VDE 0472 Parte 815 |
| Altra resistenza | Resistenza ai colpi e agli avvolgimenti da freddo secondo DIN EN 60811-1-4 (-40 °C) |
| Temperatura ambiente (esercizio) | -40 °C ... 105 °C (cavi, posa fissa) |
| -25 °C ... 105 °C (cavi, posa mobile) |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
