Visualizza ingrandito

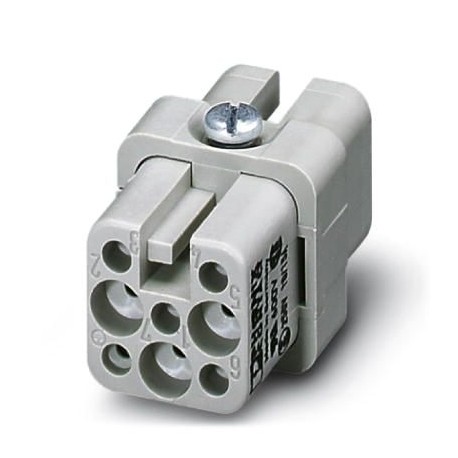

HC-D 7-EBUC-R 1679508 PHOENIX CONTACT Inserto contatti
HC-D 7-EBUC-R
1679508
PHOENIX_CONTACT
10
Inserto contatti
connettori ad innesto > contatto per connettori rettangolari
Connettori industriali
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1679508 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | BF7ABE - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 407 (C_4_2013) |
| GTIN | 4017918163730 |
| Peso per pezzo (confezione esclusa) | 16,000 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | CZ (Repubblica Ceca) |
Generalità
| Nota | Per custodia HEAVYCON serie D7, contatti a crimpare CK1,6-ER / CK1,6-BR (contatti a crimpare non inclusi nella fornitura) |
|---|---|
| Tecnica di connessione | Attacco a crimpare |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| N. poli | 7+PE |
| Cicli di manovra | ≥ 500 |
| Dimensioni | D7 |
| Numerazione contatto | 1 - 7 |
| Sezione di collegamento | 0,14 mm² ... 1,5 mm² |
| Sezione di collegamento AWG | 26 ... 16 |
| Lunghezza di spelatura nei singoli conduttori | 3 mm +0,5 mm (0,14 mm² ... 0,5 mm²) |
| 3,5 mm +1 (0,5 mm² ... 1,5 mm²) | |
| Indicazione per il montaggio | L'uso prevede l'installazione in una custodia con grado di protezione IP54 o superiore |
| Montaggio | In caso di tensioni > 42 V gli inserti devono essere utilizzati soltanto in custodie in plastica, poiché non consentono il collegamento tra il conduttore di terra e la custodia. |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C (incluso il surriscaldamento) |
|---|
Dati materiale
| Materiale contatto | Lega di rame |
|---|---|
| Materiale superficie contatti | Ag (in alternativa Au) |
| Materiale inserto portacontatti | PBTP |
Dati elettrici
| Tensione di dimensionamento (III/3) | 250 V |
|---|---|
| Tensione impulsiva di dimensionamento | 4 kV |
| Corrente di dimensionamento | 10 A |
Normative e prescrizioni
| Attacco a norma | CSA |
|---|---|
| Norme costruttive e di verifica | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110/-1/04.97 | |
| IEC 60664-1, DIN IEC 60512 | |
| IEC 60352 | |
| Classe di combustibilità a norma UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1679508-HC-D 7-EBUC-R | 118 Kbytes |
|
