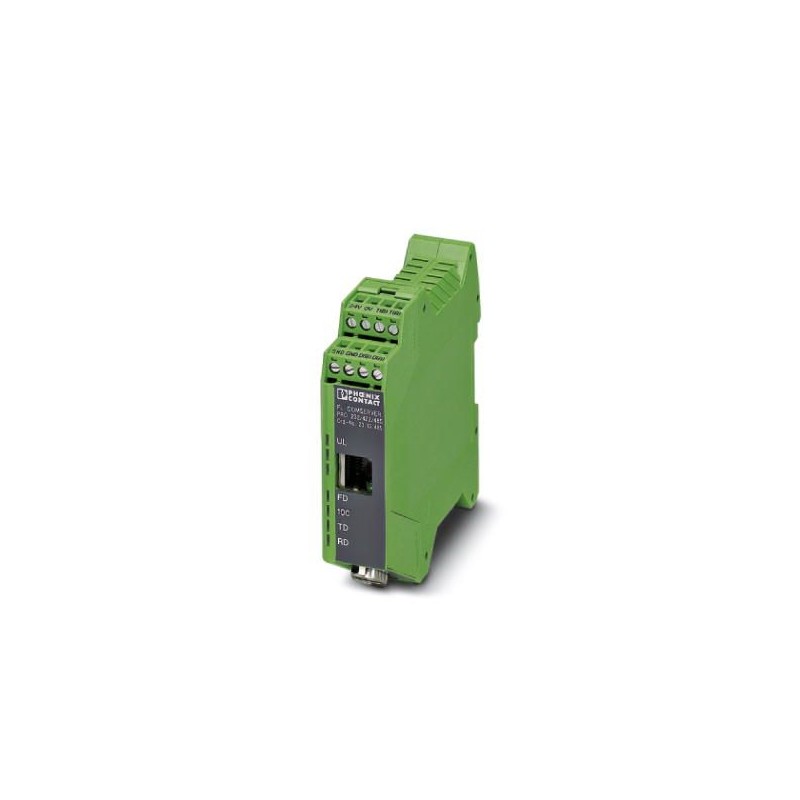

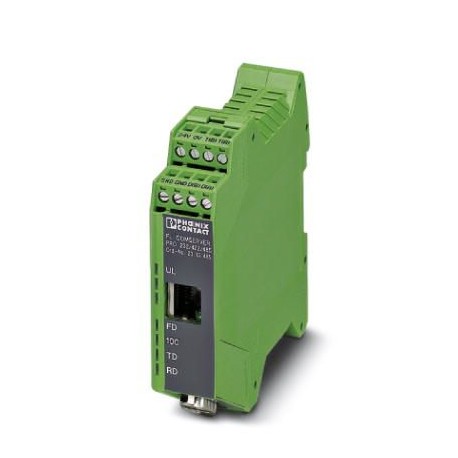

FL COMSERVER PRO 232/422/485
2313465
PHOENIX_CONTACT
1
Convertitore d’interfaccia
Sicurezza e comunicazioni
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 2313465 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | DNC321 - |
Pagina catalogo | Pagina 412 (C_8_2013) |
GTIN | 4046356451338 |
Peso per pezzo (confezione esclusa) | 194,400 g |
Numero tariffa doganale | 85176200 |
Paese di origine | DE (Germania) |
Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
---|
Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
---|---|
-20 °C ... 60 °C (secondo omologazione UL) | |
Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 70 °C |
Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
Temperatura ambiente consentita (stoccaggio/trasporto) | 5 % ... 95 % (senza condensa) |
Posizione elevata | 5000 m (Per le limitazioni vedere la dichiarazione del produttore) |
Grado di protezione | IP20 |
Immunità ai disturbi | EN 61000-6-2:2005 |
Separazione galvanica | DIN EN 50178 (VCC // Ethernet // seriale) |
---|---|
Tensione di prova interfaccia dati/interfaccia dati | 1,5 kVeff(50 Hz, 1 min) |
Tensione di prova interfaccia dati/alimentazione | 1,5 kVeff |
1,5 kVeff(50 Hz, 1 min) | |
Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
Emissione disturbi | EN 61000-6-4 |
Peso netto | 194,4 g |
Materiale custodia | PA 6.6-FR |
Colore | verde |
MTBF | 666 Anni (Standard Telcordia, temperatura 25 °C, ciclo operativo 21% (5 giorni alla settimana, 8 ore al giorno)) |
179 Anni (Standard Telcordia, temperatura 40 ℃, ciclo operativo 34,25 % (5 giorni alla settimana, 12 ore al giorno)) | |
Conformità | CE conforme |
ATEX | II 3 G Ex nA IIC T4 Gc X (Rispettare le note particolari relative all'installazione riportate nella documentazione!) |
UL, USA | Class I, Zone 2, AEx nA IIC T5 |
UL, USA / Canada | 508 Listed |
Class I, Div. 2, Groups A, B, C, D | |
UL, Canada | Class I, Zone 2, Ex nA IIC T5 Gc X |
Tensione nominale | 24 V AC/DC ±20 % (mediante morsetto a vite a innesto COMBICON) |
---|---|
24 V DC ±5 % (alternativo o ridondante, mediante contatto bus backplane e alimentazione di corrente del sistema) | |
Range tensione di alimentazione | 19,2 V AC/DC ... 28,8 V AC/DC (mediante morsetto a vite a innesto COMBICON) |
22,8 V DC ... 25,2 V DC (alternativo o ridondante, mediante contatto bus backplane e alimentazione di corrente del sistema) | |
Corrente assorbita tipica | 100 mA (24 V DC) |
Interfaccia 1 | Interfaccia Ethernet, 10/100Base-T(X) a norma IEEE 802.3u |
---|---|
Interfaccia | Ethernet |
Numero porte | 1 |
Collegamento | Connettore femmina RJ45, schermato |
Lunghezza di trasmissione | ≤ 100 m (twisted pair schermato) |
Protocolli | TCP/IP, UDP |
Protocolli ausiliari | ARP, DHCP, BOOTP, SNMP, RIP, RARP, HTTP, TFTP, ICMP |
Velocità di trasmissione seriale | 10/100 MBit/s, auto-negoziazione |
Interfaccia 2 | Interfaccia RS-232 secondo ITU-T V.28, EIA/TIA-232, DIN 66259-1 |
Interfaccia | RS-232 |
Collegamento | Connettore maschio D-SUB 9 |
Formato dati/Codifica dati | UART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity |
Pinning | Commutazione DTE/DCE mediante Web Based Management |
Controllo del flusso dati/protocollo | Software Handshake, Xon/Xoff o Hardware Handshake RTS/CTS |
Velocità di trasmissione seriale | 0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4 kBit/s |
Interfaccia 3 | Interfaccia RS-422, secondo ITU-T V.11, EIA/TIA-422, DIN 66348-1 |
Interfaccia | RS-422 |
Collegamento | Attacco a vite/ ad innesto mediante COMBICON |
Formato dati/Codifica dati | UART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity |
Lunghezza di trasmissione | ≤ 1200 m |
Resistenza terminale | 390 Ω (configurabile) |
180 Ω | |
390 Ω | |
Controllo del flusso dati/protocollo | Automatica |
Velocità di trasmissione seriale | 0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4; 500; 1000 kBit/s |
Interfaccia 4 | Interfaccia RS-485, secondo EIA/TIA-485, DIN 66259-4/RS-485 a 2 fili |
Interfaccia | RS-485 |
Collegamento | Attacco a vite/ ad innesto mediante COMBICON |
Formato dati/Codifica dati | UART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity |
Resistenza terminale | 390 Ω (configurabile) |
180 Ω | |
390 Ω (configurabile) | |
Controllo del flusso dati/protocollo | Automatica |
Velocità di trasmissione seriale | 0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4; 500; 1000 kBit/s |
Web Based Management | sì |
---|---|
Management | Web Based Management, SNMP, accesso di emergenza mediante Seriell |
Indicazioni di stato e di diagnostica | LED: UL (tensione logica), TD + RD (attività dati seriale), FD (full duplex), 100 (funzionamento 100 Mbit/s), Link (Ethernet), Activity (Ethernet), ERR (errore) |
Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
---|---|
Tipo di prova | Caduta libera secondo IEC 60068-2-32 |
Risultato della prova | 1 m |
Tipo di prova | Resistenza alle vibrazioni secondo EN 60068-2-6/IEC 60068-2-6 |
Risultato della prova | 5g, 10 ... 150 Hz, 2,5 h, in direzione XYZ |
Tipo di prova | Urti secondo EN 60068-2-27/IEC 60068-2-27 |
Risultato della prova | 15g, 11 ms durata, pulsazione d’urto d’onda semisinusoidale |
Tipo di prova | Urti secondo EN 60068-2-27/IEC 60068-2-27 |
Risultato della prova | 30g, 11 ms durata, pulsazione d’urto d’onda semisinusoidale |
Emissione disturbi | EN 61000-6-4 |
Immunità ai disturbi | EN 61000-6-2:2005 |
Privo di sostanze incidenti sulla reticolazione di vernici | secondo la norma principale VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
Norme/Disposizioni | EN 50121-4 |
Conformità | CE conforme |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, USA | Class I, Zone 2, AEx nA IIC T5 |
UL, USA / Canada | 508 Listed |
Class I, Div. 2, Groups A, B, C, D | |
UL, Canada | Class I, Zone 2, Ex nA IIC T5 Gc X |
Test dei gas tossici | ISA-S71.04-1985 G3 Harsh Group A |
China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
---|---|
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
