Visualizza ingrandito

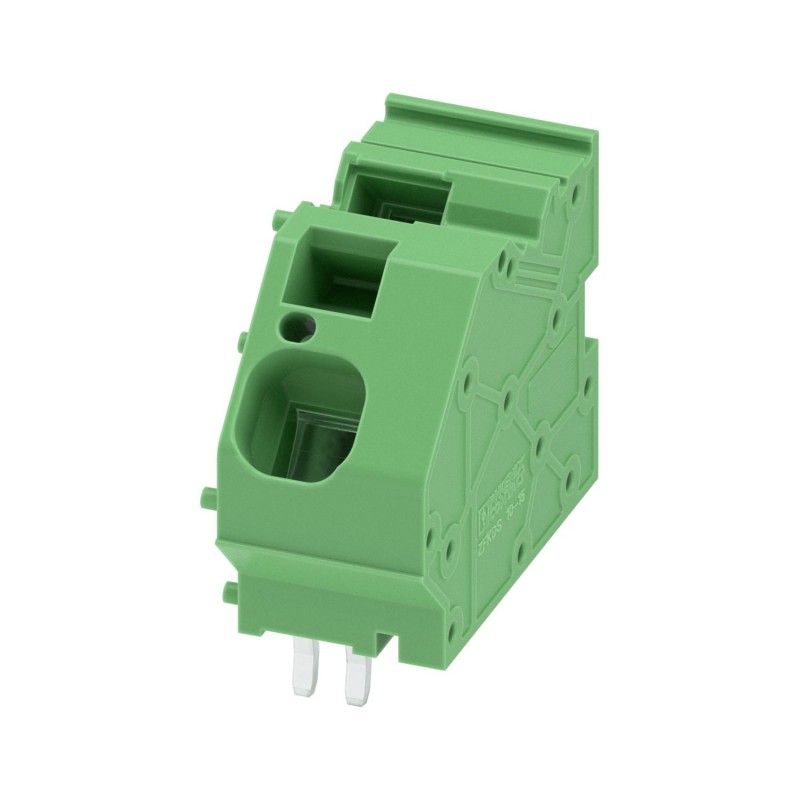

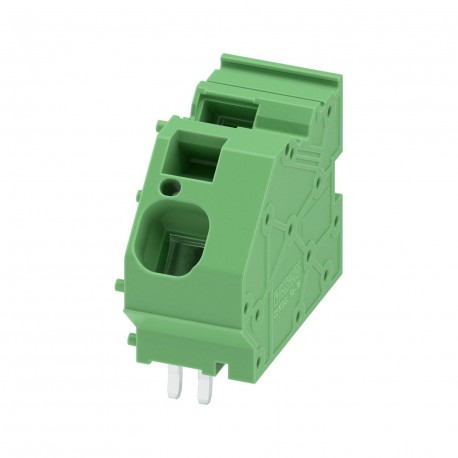

ZFKDS 10-15,00 1986631 PHOENIX CONTACT Morsetto per circuiti stampati
ZFKDS 10-15,00
1986631
PHOENIX_CONTACT
50
Morsetto per circuiti stampati
Connettori PCB
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1986631 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AABDAA - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 479 (C_1_2013) |
| GTIN | 4017918973094 |
| Peso per pezzo (confezione esclusa) | 12,300 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | PL (Polonia) |
Dimensioni
| Lunghezza [ l ] | 33,4 mm |
|---|---|
| Passo | 15 mm |
| Larghezza [ w ] | 16,7 mm |
| Altezza di montaggio | 27 mm |
| Altezza [ h ] | 33,5 mm |
| Lunghezza pin [P] | 6,5 mm |
| Distanza codoli | 15 mm |
| Diametro foro | 2,2 mm |
Generalità
| Famiglia articolo | ZFKDS(A) 10 |
|---|---|
| Gruppo materiale isolante | I |
| Tensione impulsiva di dimensionamento (III/3) | 8 kV |
| Tensione impulsiva di dimensionamento (III/2) | 8 kV |
| Tensione impulsiva di dimensionamento (II/2) | 8 kV |
| Tensione di dimensionamento (III/3) | 1000 V (800 V in caso di utilizzo di ponticelli a innesto) |
| Tensione di dimensionamento (III/2) | 1000 V |
| Tensione di dimensionamento (II/2) | 1000 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 76 A |
| Sezione nominale | 10 mm² |
| Corrente di carico massima | 76 A |
| Materiale isolante | PA |
| Superficie pin di saldatura | |
| Classe di combustibilità a norma UL 94 | V0 |
| Lunghezza di spelatura | 12 mm |
| N. poli | 1 |
Dati di collegamento
| Sezione conduttore rigido min. | 0,2 mm² |
|---|---|
| Sezione conduttore rigido max. | 16 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 16 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 10 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 10 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 6 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1986631-ZFKDS 10-15,00 | 178 Kbytes |
|
