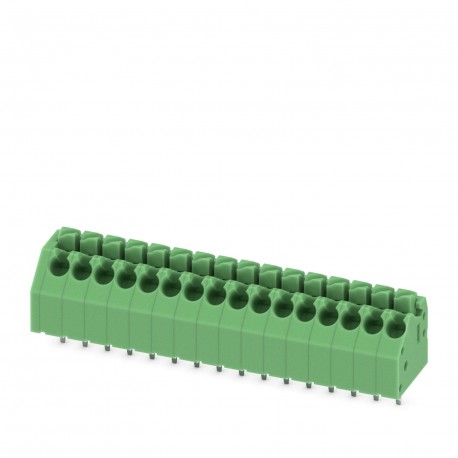

PTSA 1,5/16-3,5-F 1985108 PHOENIX CONTACT Leiterplattenklemme
PTSA 1,5/16-3,5-F
1985108
PHOENIX_CONTACT
60
Leiterplattenklemme
Connettori PCB
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1985108 |
|---|---|
| Pezzi/conf. | 60 PZ |
| Sales key | AACBAA - |
| Quantità di ordinazione minima | 60 PZ |
| Pagina catalogo | Pagina 413 (C_1_2013) |
| GTIN | 4017918922184 |
| Peso per pezzo (confezione esclusa) | 7,433 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | DE (Germania) |
Dimensioni
| Lunghezza [ l ] | 12 mm |
|---|---|
| Passo | 3,5 mm |
| Misura a | 52,5 mm |
| Larghezza [ w ] | 57,5 mm |
| Altezza di montaggio | 13,1 mm |
| Altezza [ h ] | 16,7 mm |
| Lunghezza pin [P] | 3,6 mm |
| Distanza codoli | 3,5 mm |
| Diametro foro | 1 mm |
Generalità
| Famiglia articolo | PTSA 1,5 |
|---|---|
| Gruppo materiale isolante | I |
| Tensione impulsiva di dimensionamento (III/3) | 2,5 kV |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
| Tensione impulsiva di dimensionamento (II/2) | 2,5 kV |
| Tensione di dimensionamento (III/3) | 200 V |
| Tensione di dimensionamento (III/2) | 250 V |
| Tensione di dimensionamento (II/2) | 400 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 8 A |
| Sezione nominale | 1,5 mm² |
| Corrente di carico massima | 8 A |
| Materiale isolante | PA |
| Superficie pin di saldatura | |
| Classe di combustibilità a norma UL 94 | V0 |
| Lunghezza di spelatura | 9 mm |
| N. poli | 16 |
Dati di collegamento
| Sezione conduttore rigido min. | 0,2 mm² |
|---|---|
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 1 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 0,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 16 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1985108-PTSA 1,5/16-3,5-F | 174 Kbytes |
|
