Visualizza ingrandito

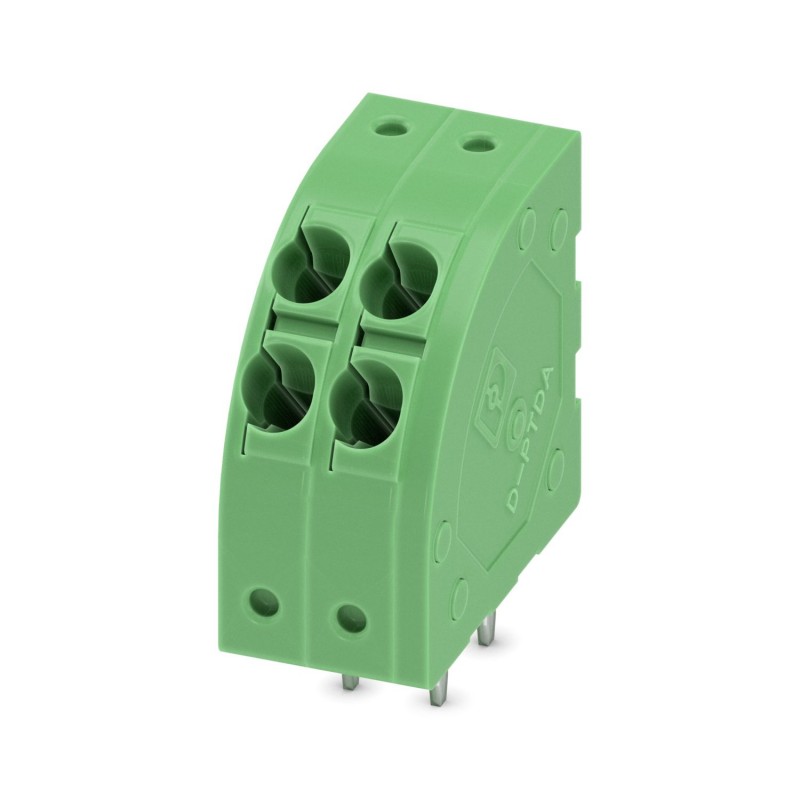

PTDA 1,5/ 2-3,5 1724912 PHOENIX CONTACT Morsetto per circuiti stampati
PTDA 1,5/ 2-3,5
1724912
PHOENIX_CONTACT
50
Morsetto per circuiti stampati
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1724912 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AACCBA - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 407 (C_1_2013) |
| GTIN | 4046356287968 |
| Peso per pezzo (confezione esclusa) | 2,568 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | DE (Germania) |
Caratteristiche articolo
| Abbreviazione | Morsetto per circuiti stampati |
|---|---|
| Famiglia articolo | PTDA 1,5/ |
| Passo | 3,5 mm |
| N. poli | 2 |
| Collegamento | Connessione a molla Push-in |
| Tipo di montaggio | Saldatura ad onde |
| Layout pin | Piedinatura doppia lineare |
| Numero di piani | 1 |
| Numero collegamenti | 4 |
| Numero dei potenziali | 2 |
Dati elettrici
| Corrente di dimensionamento | 13,5 A |
|---|---|
| Tensione di isolamento di nominale (III/2) | 240 V |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
Dati di collegamento
| Sezione conduttore rigida | 0,2 mm² ... 1,5 mm² |
|---|---|
| Sezione conduttore flessibile | 0,2 mm² ... 1,5 mm² |
| Sezione del conduttore AWG / kcmil | 24 ... 16 |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,5 mm² ... 1,5 mm² |
| Sezione conduttore flessibile con capocorda montato e collare di isolamento | 0,5 mm² ... 0,5 mm² |
| 2 conduttori di sezione identica rigidi | 0,2 mm² ... 1,5 mm² |
| 2 conduttori di sezione identica flessibili | 0,2 mm² ... 1,5 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica | 0,5 mm² ... 1,5 mm² |
| 2 conduttori di sezione identica flessibili con TWIN e collare in plastica | 0,5 mm² ... 0,5 mm² |
| Lunghezza del tratto da spelare | 10 mm |
Indicazioni materiale - contatti
| Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Materiale contatto | Lega Cu |
| Superficie metallica punto di connessione (strato superficiale) | Stagno (4 - 8 µm Sn) |
| Superficie metallica area di saldatura (strato superficiale) | Stagno (4 - 8 µm Sn) |
Indicazioni materiale - custodia
| Materiale isolante | PA |
|---|---|
| Gruppo materiale isolante | I |
| CTI secondo IEC 60112 | 600 |
| Classe di combustibilità a norma UL 94 | V0 |
| Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filamento GWIT secondo EN 60695-2-13 | 775 |
| Temperatura della prova di durezza Brinell secondo EN 60695-10-2 | 125 °C |
Quote relative al prodotto
| Disegno quotato | |
|---|---|
| Lunghezza [ l ] | 16 mm |
| Larghezza [ w ] | 8,4 mm |
| Altezza [ h ] | 19,5 mm |
| Passo | 3,5 mm |
| Altezza (senza pin di saldatura) | 16 mm |
| Lunghezza pin [P] | 3,5 mm |
| Distanza codoli | 3,5 mm |
| Dimensioni dei codoli | 1 x 0,4 mm |
| Misura a | 3,5 mm |
Controlli elettrici
| Corrente di dimensionamento | 13,5 A |
|---|---|
| Tensione di isolamento di nominale (III/2) | 240 V |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
Distanze in aria e linee di fuga
| Gruppo materiale isolante | I |
|---|---|
| Tensione di isolamento di nominale (III/3) | 200 V |
| Tensione di isolamento di nominale (III/2) | 240 V |
| Tensione di isolamento di nominale (II/2) | 400 V |
| Tensione impulsiva di dimensionamento (III/3) | 2,5 kV |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
| Tensione impulsiva di dimensionamento (II/2) | 2,5 kV |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1724912-PTDA 1,5/ 2-3,5 | 169 Kbytes |
|
