Visualizza ingrandito

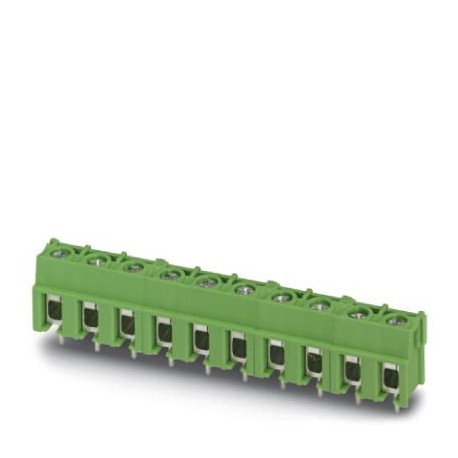

PT 2,5/ 6-7,5-H 1988147 PHOENIX CONTACT Morsetto per circuiti stampati
PT 2,5/ 6-7,5-H
1988147
PHOENIX_CONTACT
100
Morsetto per circuiti stampati
Connettori PCB
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1988147 |
|---|---|
| Pezzi/conf. | 100 PZ |
| Sales key | AACADA - |
| Quantità di ordinazione minima | 100 PZ |
| Pagina catalogo | Pagina 429 (C_1_2013) |
| GTIN | 4046356036672 |
| Peso per pezzo (confezione esclusa) | 7,800 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | PL (Polonia) |
Dimensioni
| Lunghezza [ l ] | 9 mm |
|---|---|
| Passo | 7,5 mm |
| Misura a | 37,5 mm |
| Larghezza [ w ] | 45 mm |
| Altezza di montaggio | 13,5 mm |
| Altezza [ h ] | 17,6 mm |
| Lunghezza pin [P] | 4,1 mm |
| Distanza codoli | 7,5 mm |
| Diametro foro | 1,3 mm |
Generalità
| Famiglia articolo | PT 2,5/..-H |
|---|---|
| Gruppo materiale isolante | I |
| Tensione impulsiva di dimensionamento (III/3) | 6 kV |
| Tensione impulsiva di dimensionamento (III/2) | 6 kV |
| Tensione impulsiva di dimensionamento (II/2) | 6 kV |
| Tensione di dimensionamento (III/3) | 500 V |
| Tensione di dimensionamento (III/2) | 800 V |
| Tensione di dimensionamento (II/2) | 1000 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 32 A |
| Sezione nominale | 2,5 mm² |
| Corrente di carico massima | 32 A |
| Materiale isolante | PA |
| Superficie pin di saldatura | |
| Classe di combustibilità a norma UL 94 | V0 |
| Calibro a tampone | A3 |
| Lunghezza di spelatura | 6,5 mm |
| N. poli | 6 |
| Filettatura | M3 |
| Coppia min. | 0,45 Nm |
| Coppia max. | 0,5 Nm |
Dati di collegamento
| Sezione conduttore rigido min. | 0,5 mm² |
|---|---|
| Sezione conduttore rigido max. | 4 mm² |
| Sezione conduttore flessibile min. | 0,5 mm² |
| Sezione conduttore flessibile max. | 4 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,5 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 2,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 20 |
| Sezione trasversale conduttore AWG max. | 10 |
| 2 conduttori stesso diametro, rigidi min. | 0,5 mm² |
| 2 conduttori stesso diametro, rigidi max. | 1,5 mm² |
| 2 conduttori stesso diametro, flessibili min. | 0,5 mm² |
| 2 conduttori stesso diametro, flessibili max. | 1,5 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 0,75 mm² I dati sui morsetti con capocorda valgono solo se si utilizza la pinza a crimpare ZA 3. Utilizzando i capocorda tenere in considerazione le eventuali limitazioni della tensione nominale. |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 1,5 mm² I dati sui morsetti con capocorda valgono solo se si utilizza la pinza a crimpare ZA 3. Utilizzando i capocorda tenere in considerazione le eventuali limitazioni della tensione nominale. |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1988147-PT 2,5/ 6-7,5-H | 165 Kbytes |
|
