Visualizza ingrandito

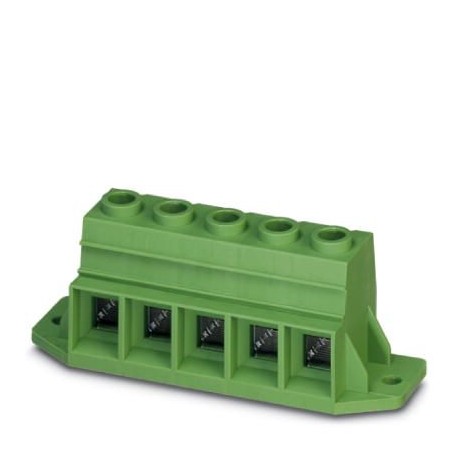

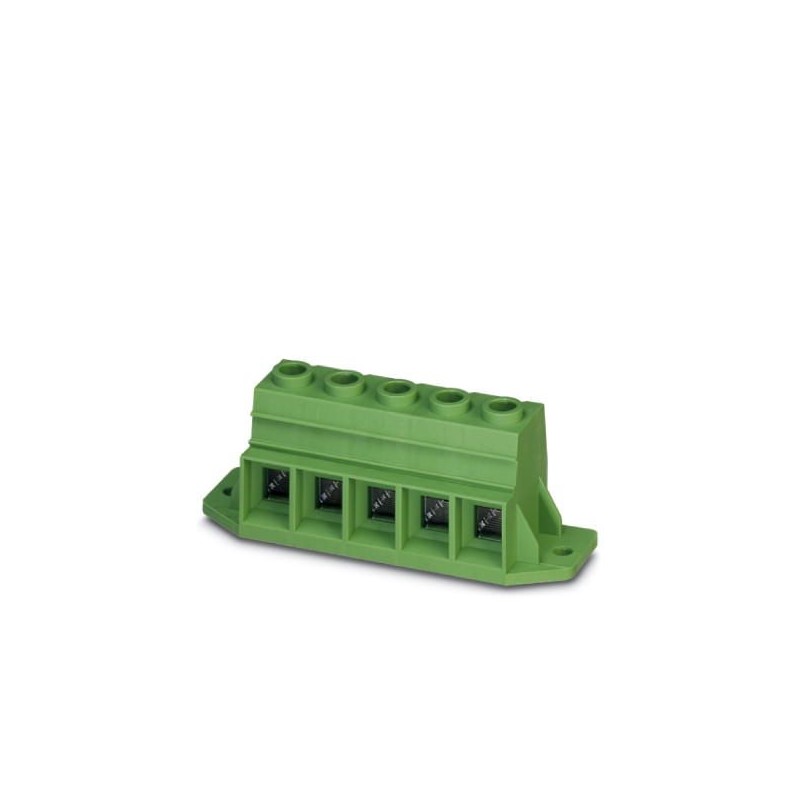

MKDSP 25/ 6-15,00-F 1932533 PHOENIX CONTACT Morsetto per circuiti stampati
MKDSP 25/ 6-15,00-F
1932533
PHOENIX_CONTACT
10
Morsetto per circuiti stampati
Connettori PCB
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1932533 |
|---|---|
| Pezzi/conf. | 25 PZ |
| Sales key | AABFAA - |
| Quantità di ordinazione minima | 25 PZ |
| Pagina catalogo | Pagina 455 (C_1_2013) |
| GTIN | 4017918902056 |
| Peso per pezzo (confezione esclusa) | 131,380 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | SK (Slovacchia) |
Dimensioni
| Lunghezza [ l ] | 31 mm |
|---|---|
| Passo | 15 mm |
| Misura a | 75 mm |
| Larghezza [ w ] | 120 mm |
| Altezza di montaggio | 39 mm |
| Altezza [ h ] | 43,5 mm |
| Lunghezza pin [P] | 4,5 mm |
| Distanza codoli | 12,5 mm |
| Diametro foro | 1,6 mm |
Generalità
| Famiglia articolo | MKDSP 25/..-F |
|---|---|
| Gruppo materiale isolante | I |
| Tensione impulsiva di dimensionamento (III/3) | 8 kV |
| Tensione impulsiva di dimensionamento (III/2) | 8 kV |
| Tensione impulsiva di dimensionamento (II/2) | 8 kV |
| Tensione di dimensionamento (III/3) | 1000 V |
| Tensione di dimensionamento (III/2) | 1000 V |
| Tensione di dimensionamento (II/2) | 1000 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 125 A |
| Sezione nominale | 35 mm² |
| Corrente di carico massima | 125 A |
| Materiale isolante | PA |
| Superficie pin di saldatura | |
| Classe di combustibilità a norma UL 94 | V0 |
| Calibro a tampone | B7 |
| Lunghezza di spelatura | 18 mm |
| N. poli | 6 |
| Filettatura | M5 |
| Coppia min. | 2,5 Nm |
| Coppia max. | 4,5 Nm |
| Nota | Con ≤ 25 mm² la coppia di serraggio è di 2,5 mm²; con > 25 mm², di 4,5 Nm |
Dati di collegamento
| Sezione conduttore rigido min. | 0,5 mm² |
|---|---|
| Sezione conduttore rigido max. | 35 mm² |
| Sezione conduttore flessibile min. | 0,5 mm² |
| Sezione conduttore flessibile max. | 35 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 1 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 35 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 1,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 35 mm² |
| Sezione trasversale conduttore AWG min. | 20 |
| Sezione trasversale conduttore AWG max. | 2 |
| 2 conduttori stesso diametro, rigidi min. | 0,5 mm² |
| 2 conduttori stesso diametro, rigidi max. | 6 mm² |
| 2 conduttori stesso diametro, flessibili min. | 0,5 mm² |
| 2 conduttori stesso diametro, flessibili max. | 6 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 4 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 16 mm² |
Indicazioni per conduttori in alluminio
| Sezione-coppia di serraggio-forma del cavo | Sezione delle linee:35 mm²; Coppia di serraggio:4,5 Nm; Forma del cavo:circolare, rigido, classe 1(re) |
|---|---|
| Sezione delle linee:25 mm²; Coppia di serraggio:2,5 Nm; Forma del cavo:circolare, rigido, classe 1(re) | |
| Sezione delle linee:16 mm²; Coppia di serraggio:2,5 Nm; Forma del cavo:circolare, rigido, classe 1(re) | |
| Specifica di prova | DIN VDE 0276-603 (VDE 0276-603):2010-03 |
| Nota per la preparazione dei conduttori | Per garantire un contatto sicuro e duraturo del conduttore in alluminio, si raccomanda di osservare le seguenti misure: eliminare lo strato di ossido sull'estremità del conduttore con una lama e immergere immediatamente l'estremità in vaselina (né acida, né alcalina, cioè neutra). Ripetere tale procedura ad ogni nuovo collegamento. |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1932533-MKDSP 25/ 6-15,00-F | 162 Kbytes |
|
