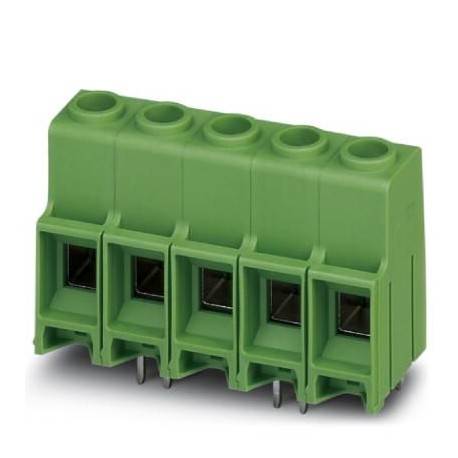

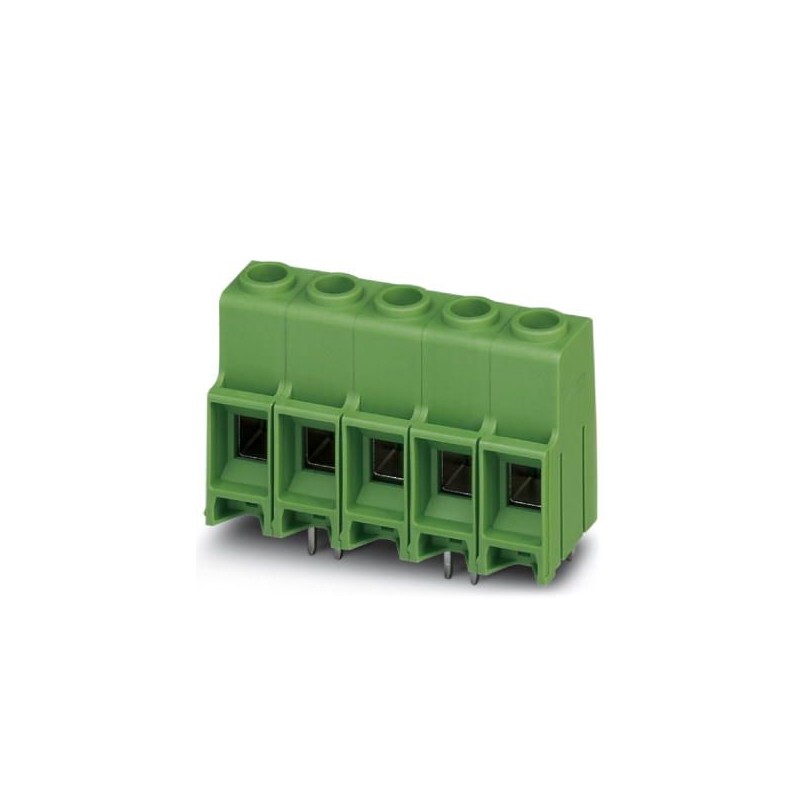

MKDS 10 HV/ 4-ZB-10,16 1709704 PHOENIX CONTACT Morsetto per circuiti stampati
MKDS 10 HV/ 4-ZB-10,16
1709704
PHOENIX_CONTACT
50
Morsetto per circuiti stampati
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1709704 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AABDAA - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 453 (C_1_2013) |
| GTIN | 4046356074186 |
| Peso per pezzo (confezione esclusa) | 33,568 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | CN (Cina) |
Dimensioni
| Lunghezza [ l ] | 18,7 mm |
|---|---|
| Passo | 10,16 mm |
| Misura a | 30,48 mm |
| Larghezza [ w ] | 40,64 mm |
| Altezza di montaggio | 30,8 mm |
| Altezza [ h ] | 35,8 mm |
| Lunghezza pin [P] | 5 mm |
| Diametro foro | 1,5 mm |
Generalità
| Famiglia articolo | MKDS 10 HV |
|---|---|
| Gruppo materiale isolante | I |
| Tensione impulsiva di dimensionamento (III/3) | 8 kV |
| Tensione impulsiva di dimensionamento (III/2) | 8 kV |
| Tensione impulsiva di dimensionamento (II/2) | 8 kV |
| Tensione di dimensionamento (III/3) | 800 V |
| Tensione di dimensionamento (III/2) | 1000 V |
| Tensione di dimensionamento (II/2) | 1000 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 76 A |
| Sezione nominale | 10 mm² |
| Corrente di carico massima | 76 A (con una sezione conduttore di 16 mm²) |
| Materiale isolante | PA |
| Superficie pin di saldatura | |
| Classe di combustibilità a norma UL 94 | V0 |
| Calibro a tampone | B6 |
| Lunghezza di spelatura | 10 mm |
| N. poli | 4 |
| Filettatura | M4 |
| Coppia min. | 1,2 Nm |
| Coppia max. | 1,5 Nm |
Dati di collegamento
| Sezione conduttore rigido min. | 0,5 mm² |
|---|---|
| Sezione conduttore rigido max. | 16 mm² |
| Sezione conduttore flessibile min. | 0,5 mm² |
| Sezione conduttore flessibile max. | 16 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,5 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 16 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 16 mm² |
| Sezione trasversale conduttore AWG min. | 20 |
| Sezione trasversale conduttore AWG max. | 6 |
| 2 conduttori stesso diametro, rigidi min. | 0,5 mm² |
| 2 conduttori stesso diametro, rigidi max. | 6 mm² |
| 2 conduttori stesso diametro, flessibili min. | 0,5 mm² |
| 2 conduttori stesso diametro, flessibili max. | 6 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 4 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 6 mm² |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1709704-MKDS 10 HV/ 4-ZB-10,16 | 161 Kbytes |
|
