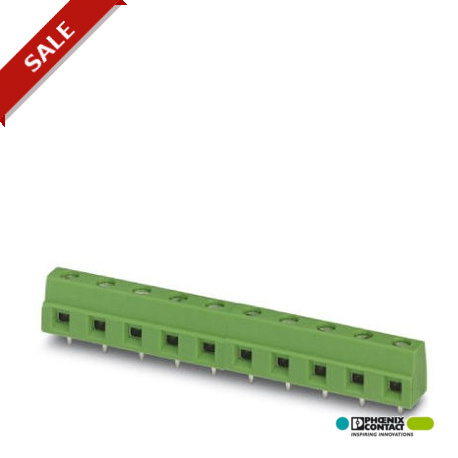

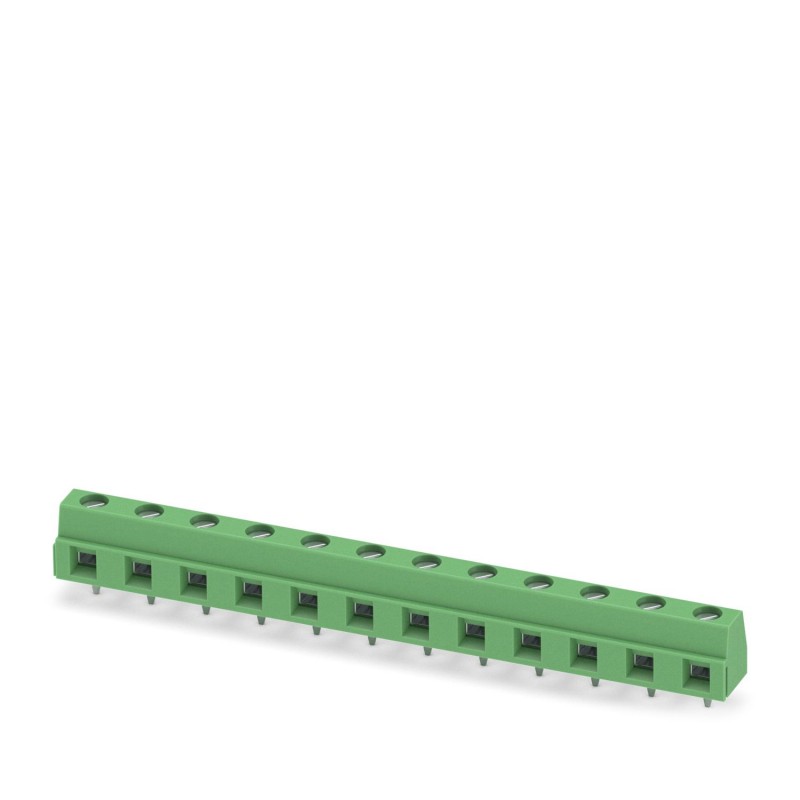

GMKDSN 1,5/12-7,62 1707137 PHOENIX CONTACT Morsetto per c.s., Corrente nominale: 16 A, Tensione nominale: 63..
GMKDSN 1,5/12-7,62
1707137
PHOENIX_CONTACT
20
Morsetto per c.s., Corrente nominale: 16 A, Tensione nominale: 630 V, Passo: 7,62 mm, N. poli: 12, Collegamento: Connessione a vite con gabbia, Montaggio: Saldatura ad onde, Direzione di collegamento conduttore/scheda: 0 °, Colore: verde, L'articolo può essere allineato con diversi numeri di poli!
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dimensioni
| Lunghezza | 8,1 mm |
|---|---|
| Passo | 7,62 mm |
| Misura a | 83,82 mm |
| Altezza di montaggio | 10 mm |
| Lunghezza pin a saldare | 3,5 mm |
| Dimensioni dei codoli | 0,5 x 1 mm |
| Diametro foro | 1,3 mm |
Generalità
| Famiglia articolo | GMKDSN 1,5 |
|---|---|
| Gruppo materiale isolante | I |
| Tensione impulsiva di dimensionamento (III/3) | 6 kV |
| Tensione impulsiva di dimensionamento (III/2) | 6 kV |
| Tensione impulsiva di dimensionamento (II/2) | 6 kV |
| Tensione di dimensionamento (III/3) | 400 V |
| Tensione di dimensionamento (III/2) | 630 V |
| Tensione di dimensionamento (II/2) | 1000 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 16 A |
| Sezione nominale | 1,5 mm² |
| Corrente di carico massima | 16 A (con una sezione conduttore di 1,5 mm2) |
| Materiale isolante | PA |
| Superficie pin di saldatura | Sn |
| Classe di combustibilità a norma UL 94 | V0 |
| Calibro a tampone | A1 |
| Lunghezza di spelatura | 6 mm |
| N. poli | 12 |
| Filettatura | M3 |
| Coppia min. | 0,5 Nm |
| Coppia max. | 0,6 Nm |
Dati di collegamento
| Sezione conduttore rigido min. | 0,14 mm² |
|---|---|
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione conduttore flessibile min. | 0,14 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 1,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 1,5 mm² |
| Sezione trasversale conduttore AWG min. | 26 |
| Sezione trasversale conduttore AWG max. | 16 |
| 2 conduttori stesso diametro, rigidi min. | 0,14 mm² |
| 2 conduttori stesso diametro, rigidi max. | 0,75 mm² |
| 2 conduttori stesso diametro, flessibili min. | 0,14 mm² |
| 2 conduttori stesso diametro, flessibili max. | 0,75 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 0,25 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 1 mm² |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1707137-GMKDSN 1,5/12-7,62 | 156 Kbytes |
|
