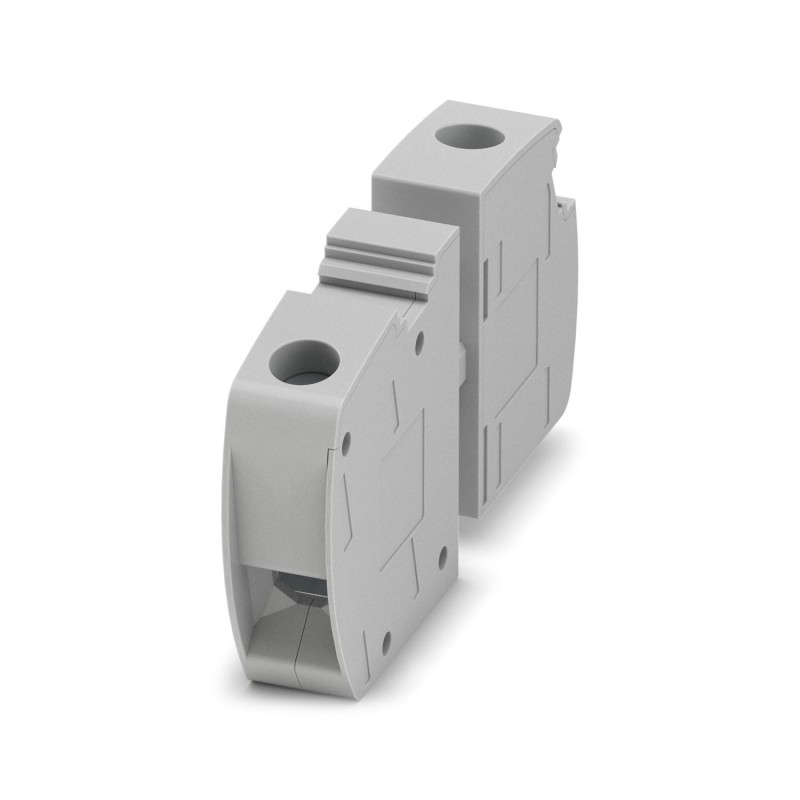

UW 16
3073348
PHOENIX_CONTACT
50

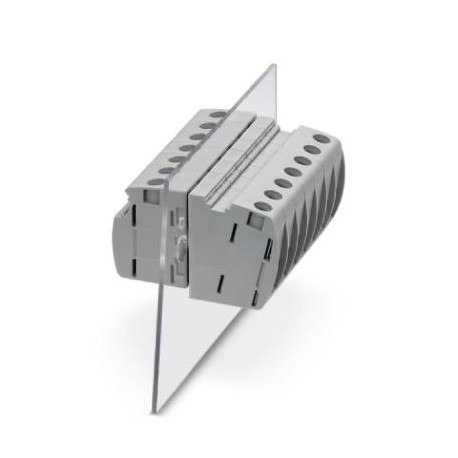

Morsetto passaparete
morsetti di giunzione > morsetto passante
Connettori PCB
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 3073348 |
---|---|
Pezzi/conf. | 50 PZ |
Sales key | AABEDA - |
Quantità di ordinazione minima | 50 PZ |
Pagina catalogo | Pagina 612 (C_1_2013) |
GTIN | 4046356344593 |
Peso per pezzo (confezione esclusa) | 32,200 g |
Numero tariffa doganale | 85369010 |
Paese di origine | CN (Cina) |
Numero di piani | 1 |
---|---|
Numero collegamenti | 2 |
Sezione nominale | 16 mm² |
Colore | grigio |
Materiale isolante | PA |
Classe di combustibilità a norma UL 94 | V0 |
Corrente di carico massima | 101 A (con una sezione conduttore di 25 mm²) |
Tensione impulsiva di dimensionamento | 6 kV |
Grado d'inquinamento | 3 |
Categoria di sovratensione | III |
Gruppo materiale isolante | I |
Attacco a norma | IEC 60947-7-1 |
Corrente nominale IN | 76 A |
Corrente di carico massima | 101 A (con una sezione conduttore di 25 mm²) |
Tensione nominale UN | 800 V (con piastrina distanziatrice) |
Parete laterale aperta | No |
N. poli | 1 |
Nota | Staffa |
---|---|
Lato collegamenti | esterno |
Collegamento | Connessione a vite |
Nota | Attenzione: nell'area download sono disponibili approvazioni degli articoli, sezioni di collegamento e note per la connessione di conduttori in alluminio. |
Sezione conduttore rigido min. | 6 mm² |
Sezione conduttore rigido max. | 25 mm² |
Sezione conduttore flessibile min. | 6 mm² |
Sezione conduttore flessibile max. | 16 mm² |
Sezione trasversale conduttore AWG min. | 10 |
Sezione trasversale conduttore AWG max. | 4 |
Sezione conduttore flessibile con capocorda senza collare in plastica min. | 6 mm² |
Sezione conduttore flessibile con capocorda senza collare in plastica max. | 16 mm² |
Sezione conduttore flessibile con capocorda con collare in plastica min. | 6 mm² |
Sezione conduttore flessibile con capocorda con collare in plastica max. | 16 mm² |
2 conduttori stesso diametro, rigidi min. | 2,5 mm² |
2 conduttori stesso diametro, rigidi max. | 10 mm² |
2 conduttori stesso diametro, flessibili min. | 2,5 mm² |
2 conduttori stesso diametro, flessibili max. | 6 mm² |
2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 4 mm² |
2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 6 mm² |
2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 4 mm² |
2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 6 mm² |
Lunghezza di spelatura | 16 mm |
Calibro a tampone | B7 |
Filettatura | M5 |
Coppia min. | 2 Nm |
Coppia max. | 2,3 Nm |
Lato collegamenti | interno |
Collegamento | Connessione a vite |
China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
---|---|
Nessuna sostanza pericolosa sopra i valori di soglia |
