Visualizza ingrandito

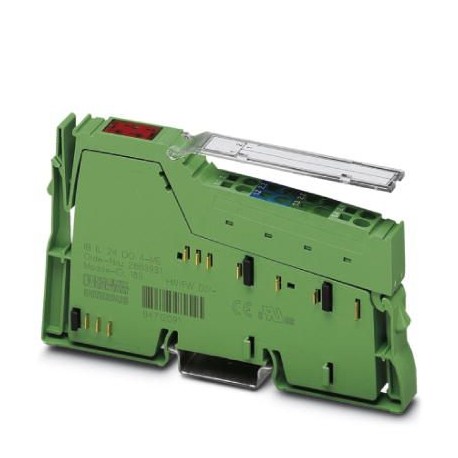

IB IL 24 DO 4-ME 2863931 PHOENIX CONTACT Modulo ME Inline
IB IL 24 DO 4-ME
2863931
PHOENIX_CONTACT
4
Modulo ME Inline
I / O
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Comprati di solito insieme
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2863931 |
|---|---|
| Pezzi/conf. | 4 PZ |
| Sales key | DNI132 - |
| Quantità di ordinazione minima | 4 PZ |
| Pagina catalogo | Pagina 152 (C_6_2017) |
| GTIN | 4017918962661 |
| Peso per pezzo (confezione esclusa) | 59,000 g |
| Numero tariffa doganale | 85389091 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (secondo DIN EN 61131-2) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 10 % ... 95 % (secondo DIN EN 61131-2) |
| Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Grado di protezione | IP20 |
Generalità
| Tipo di montaggio | Guida di supporto |
|---|---|
| Peso netto | 59 g |
| Nota per i dati sul peso | con connettore |
| Funzionamento | Elaborazione dati di processo con 4 bit |
| Messaggi di diagnostica | Cortocircuito / Sovraccarico delle uscite digitali Segnalazione di errore nel codice diagnostica (bus) e segnalazione (2 Hz) sul modulo tramite LED (D) |
Interfacce
| Denominazione | bus locale Inline |
|---|---|
| Numero di canali | 2 |
| Collegamento | Ripartitore dati Inline |
| Velocità di trasmissione | 500 kBit/s |
| Fisica di trasmissione | Rame |
Potenziali Inline
| Denominazione | Alimentazione della logica (UL) |
|---|---|
| Tensione di alimentazione | 7,5 V DC (tramite ripartitore di potenziale) |
| Corrente assorbita | max. 44 mA |
| Potenza assorbita | max. 0,33 W |
| Denominazione | Alimentazione del circuito di segmento (US) |
| Tensione di alimentazione | 24 V DC (tramite ripartitore di potenziale) |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Corrente assorbita | max. 2 A |
| 0 A |
Uscite digitali
| Denominazione uscita | Uscite digitali |
|---|---|
| Collegamento | Connessione a molla |
| Tecnica di connessione | 3 conduttori |
| Numero uscite | 4 |
| Nome protezione | Protezione contro il sovraccarico, protezione delle uscite contro il cortocircuito |
| Tensione d'uscita | 24 V DC (US- 1 V) |
| Max. corrente d'inserzione | max. 1,5 A (per 20 ms) |
| Tensione di uscita nominale | 24 V DC (Differenza di tensione per Inom≤ 1 V) |
| Corrente massima d'uscita per canale | 500 mA |
| Corrente di uscita massima per modulo | 2 A |
| Carico nominale induttivo | 12 VA (1,2 H, 50 Ω) |
| Carico nominale lampade | 12 W |
| Carico nominale ohmico | 12 W (48 Ω) |
Separazione del potenziale
| Test di verifica | Alimentazione 7,5 V (logica bus) / Alimentazione 24 V (periferia) 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentazione 7,5 V (logica bus) / Terra funzionale 500 V AC 50 Hz 1 min. | |
| Alimentazione 24 V (periferia) / Terra funzionale 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027250302eCl@ss 4.127250302eCl@ss 5.027250302eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2863931-IB IL 24 DO 4-ME | 139 Kbytes |
|
