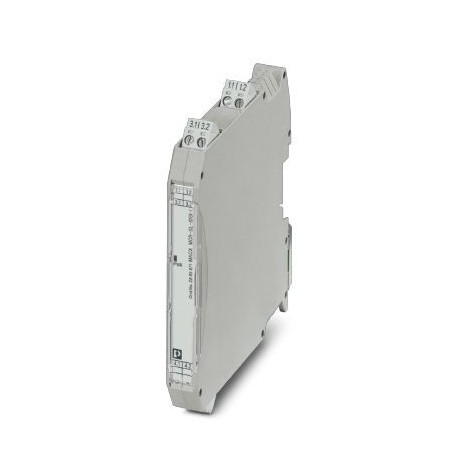

MACX MCR-SL-IDSI-I 2865971 PHOENIX CONTACT Isolatore galvanico d'uscita
MACX MCR-SL-IDSI-I
2865971
PHOENIX_CONTACT
Isolatore galvanico d'uscita
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2865971 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK1112 - |
| Pagina catalogo | Pagina 126 (C_5_2017) |
| GTIN | 4046356449540 |
| Peso per pezzo (confezione esclusa) | 140,900 g |
| Numero tariffa doganale | 85437090 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C (Posizione di montaggio a piacere) |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Altezza massima | ≤ 2000 m |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
| Immunità ai disturbi | EN 61000-6-2 |
Dati di ingresso
| Segnale d'ingresso, corrente | 0 mA ... 20 mA |
|---|---|
| 4 mA ... 20 mA | |
| Limitazione tensione d'ingresso | 5,4 V (a 20 mA) |
| Impedenza d'ingresso | > 100 kΩ (in presenza di un guasto di linea) |
Dati di uscita
| Uscita segnale | Uscita in corrente |
|---|---|
| Segnale d'uscita, corrente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Trasmissione | 1:1 per segnale di ingresso |
| Carico/carico di uscita uscita di corrente | < 800 Ω (20 mA) |
| < 730 Ω (22,5 mA) | |
| Ripple d'uscita | < 20 mVeff |
Alimentazione
| Tensione nominale | 24 V DC |
|---|---|
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (24 V DC -20 %...+25 %) |
| Max. corrente assorbita | < 46 mA (24 V DC /20 mA) |
| Potenza dissipata | < 1,1 W (24 V DC /20 mA) |
Dati di collegamento
| Sezione conduttore rigido min. | 0,2 mm² |
|---|---|
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 14 |
| Lunghezza di spelatura | 7 mm |
| Filettatura | M3 |
| Collegamento | Connessione a vite |
| Coppia min. | 0,5 Nm |
| Coppia max. | 0,6 Nm |
Generalità
| Numero di canali | 1 |
|---|---|
| Errore di trasmissione | < 0,1 % (del fondo scala) |
| Errore di trasmissione, tipico | < 0,05 % (del fondo scala) |
| Coefficiente termico massimo | < 0,01 %/K |
| Tempo di risposta (10-90%) | < 140 µs (con salto 4 mA ... 20 mA) |
| Segnalazione stato | LED verde (tensione di alimentazione) |
| Classe di combustibilità a norma UL 94 | V0 |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | II |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
| Emissioni | EN 61000-6-4 |
| Materiale custodia | PA 6.6-FR |
| Colore | grigio |
| Denominazione | Ingresso/uscita/alimentazione |
| Separazione galvanica | 1,5 kV (50 Hz, 1 min., tensione di prova) |
| Conformità | CE conforme, inoltre norma EN 61326-1 |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA / Canada | UL 508 Listed |
| UL 61010 Listed | |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Classe I, Zona 2, Gruppo IIC T4 | |
| SIL | 2 |
Dati tecnici di sicurezza
| Requisito di integrità | IEC 61508 - Low-Demand |
|---|---|
| Tipo di apparecchiatura | Tipo A |
| Safety Integrity Level (SIL) | 2 |
| Quantità di guasti non pericolosi (SFF) | 94,68 % |
| λSU | 4,965 x 10-7(496,5 FIT) |
| λSD | 0 |
| λDU | 2,79 x 10-8(27,9 FIT) |
| λDD | 0 |
| Possibilità di un guasto pericoloso per requisito (PFDAVG) | 1,22 x 10-4(1 anno) |
| 6,1 x 10-4(5 anni) | |
| 12,2 x 10-4(10 anni) | |
| Copertura diagnostica (DC) | DCS=0 %, DCD=0 % |
| Requisito di integrità | IEC 61508 - High-Demand |
| Tipo di apparecchiatura | Tipo A |
| Safety Integrity Level (SIL) | 2 |
| Quantità di guasti non pericolosi (SFF) | 94,68 % |
| λSU | 4,965 x 10-7(496,5 FIT) |
| λSD | 0 |
| λDU | 2,79 x 10-8(27,9 FIT) |
| λDD | 0 |
| Possibilità di un guasto pericoloso in un'ora (PFHD) | 2,79 x 10-8 |
| Copertura diagnostica (DC) | DCS=0 %, DCD=0 % |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
|---|---|
| Emissione disturbi | EN 61000-6-4 |
| Denominazione | Campi elettromagnetici ad alta frequenza |
| Norme/Disposizioni | EN 61000-4-3 |
| Classe di combustibilità a norma UL 94 | V0 |
| Conformità | CE conforme, inoltre norma EN 61326-1 |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA / Canada | UL 508 Listed |
| UL 61010 Listed | |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Classe I, Zona 2, Gruppo IIC T4 | |
| DNV GL-Temperature | B |
| DNV GL-Humidity | B |
| DNV GL-Vibration | A |
| DNV GL-EMC | B |
| DNV GL-Enclosure | Required protection according to the Rules shall be provided upon installation on board |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127210100eCl@ss 6.027210100eCl@ss 7.027210120eCl@ss 8.027210120eCl@ss 9.027210120
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2865971-MACX MCR-SL-IDSI-I | 142 Kbytes |
|
