Visualizza ingrandito

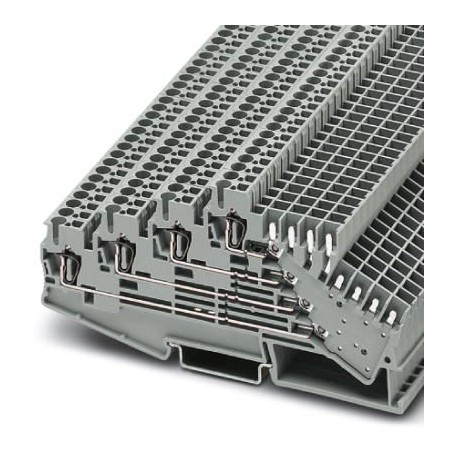

ST 2,5-4L/2P 3042007 PHOENIX CONTACT Morsetto a più piani
ST 2,5-4L/2P
3042007
PHOENIX_CONTACT
50
Morsetto a più piani
BORNAS
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 3042007 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | BE2141 - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 313 (C_1_2017) |
| GTIN | 4017918952785 |
| Peso per pezzo (confezione esclusa) | 23,644 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | CN (Cina) |
Generalità
| Numero di piani | 4 |
|---|---|
| Numero collegamenti | 6 |
| Sezione nominale | 2,5 mm² |
| Colore | grigio |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Tensione impulsiva di dimensionamento | 4 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Potenza dissipata massima in condizioni nominali | 0,77 W (con il collegamento di molteplici piani il valore si moltiplica) |
| Attacco a norma | IEC 61984 |
| Corrente nominale IN | 10 A |
| Corrente di carico massima | 10 A (con una sezione conduttore di 2,5 mm²) |
| Tensione nominale UN | 250 V |
| Parete laterale aperta | Sì |
| Cicli di manovra meccanica | 100 |
| Risultato prova di tensione impulsiva | Controllo superato |
| Valore nominale prova di tensione impulsiva | 4,8 kV |
| Risultato prova tensione alternata | Controllo superato |
| Valore nominale tensione alternata massima sopportata | 1,89 kV |
| Risultato della sede fissa sul supporto di fissaggio | Controllo superato |
| Sede fissa sul supporto di fissaggio | NS 35 |
| Valore nominale | 1 N |
| Risultato prova di resistenza ai cortocircuiti | Controllo superato |
| Prova di resistenza ai cortocircuiti sezione del conduttore | 1 mm² |
| Corrente di breve durata | 0,12 kA |
| Risultato prova termica | Controllo superato |
| Certificazione delle caratteristiche termiche (fiamma aghiforme) durata di applicazione | 30 s |
| Indice di temperatura relativo materiale isolante (Elec.; UL 746 B) | 130 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Inserto materiale isolante statico a freddo | -60 °C |
| Reazione al fuoco per veicoli su rotaia (DIN 5510-2) | Controllo superato |
| Metodo di prova con una fiamma di prova (DIN EN 60695-11-10) | V0 |
| Indice dell'ossigeno (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Classe I | 2 |
| NF F16-101, NF F10-102 Classe F | 2 |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
| Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dati di collegamento
| Collegamento | Connessione a molla/a innesto |
|---|---|
| Sezione conduttore rigido min. | 0,08 mm² |
| Sezione conduttore rigido max. | 4 mm² |
| Sezione conduttore flessibile min. | 0,08 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 28 |
| Sezione trasversale conduttore AWG max. | 12 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,14 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 2,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,14 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 2,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 0,5 mm² |
| Lunghezza del tratto da spelare | 8 mm ... 10 mm |
| Calibro a tampone | A3 |
Normative e prescrizioni
| Attacco a norma | CSA |
|---|---|
| IEC 61984 | |
| Classe di combustibilità a norma UL 94 | V0 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027141117eCl@ss 4.127141117eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3042007-ST 2,5-4L/2P | 131 Kbytes |
|
