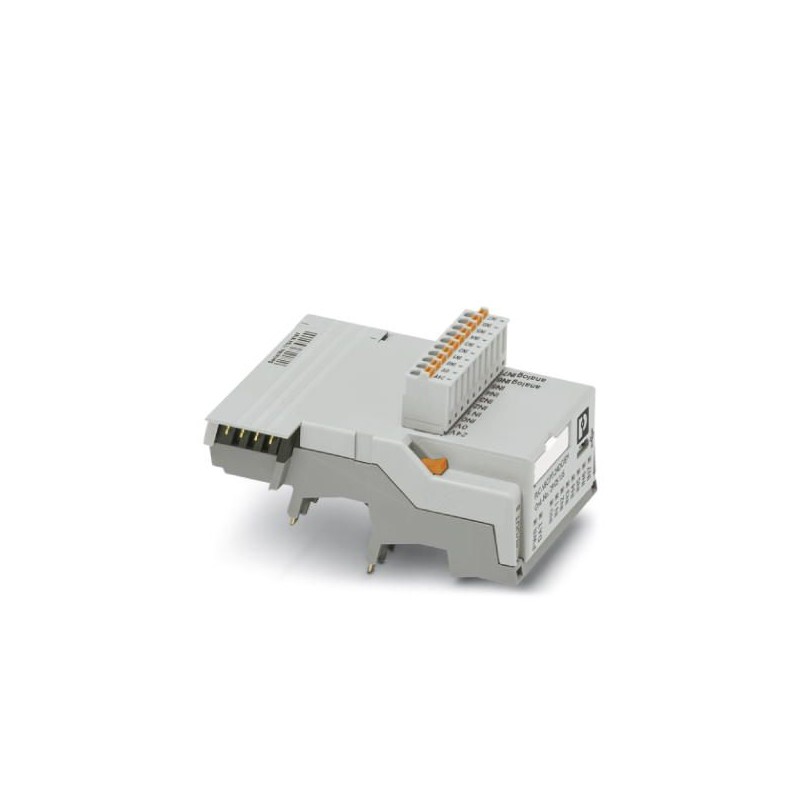

PLC-V8C/PT-24DC/EM 2905137 PHOENIX CONTACT Modulo di espansione
PLC-V8C/PT-24DC/EM
2905137
PHOENIX_CONTACT
Modulo di espansione
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2905137 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK2621 - |
| Pagina catalogo | Pagina 429 (C_5_2017) |
| GTIN | 4046356919487 |
| Peso per pezzo (confezione esclusa) | 133,000 g |
| Numero tariffa doganale | 85389099 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Alimentazione
| Tensione di alimentazione | 24 V DC |
|---|---|
| Range tensione di alimentazione | 19,2 V DC ... 26,4 V DC |
| Max. corrente d’ingresso con UN | 65 mA |
| Circuito di protezione | Prot. contro inversione polarità |
| Prot. contro le sovratensioni | |
| Segnalazione stato | LED verde |
Dati di ingresso (digitali)
| Numero ingressi | 8 (2 configurabili come analogici) |
|---|---|
| Descrizione dell'ingresso | EN 61131-2 tipo 3 |
| Tensione d'ingresso | 24 V DC |
| Livello segnale "0" | < 5 V |
| Livello segnale "1" | > 11 V |
| Corrente d'ingresso segnale "0" | < 1 mA |
| Corrente d'ingresso segnale "1" | tip. 2,5 mA |
| Segnalazione stato | LED giallo |
Dati di ingresso (analogici)
| Numero ingressi | 2 (IN6 e IN7 sono configurabili come analogici.) |
|---|---|
| Range tensione d'ingresso | 0 V ... 10 V |
| Resistenza d'ingresso | > 3,5 kΩ |
Dati di ingresso (PLC INTERFACE)
| Numero ingressi | ≤ 8 |
|---|---|
| Descrizione dell'ingresso | Dati tecnici in funzione del morsetto PLC-INTERFACE utilizzato |
| Tensione d'ingresso | 19 V DC |
| Corrente assorbita tipica | 4 mA |
| Resistenza d'ingresso | < 100 mΩ |
Generalità
| Colore | grigio |
|---|---|
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | a innesto su 8 morsetti PLC-INTERFACE |
| Funzionamento | 100 % ED |
| Grado di protezione | IP20 |
Dati di collegamento (alimentazione e ingressi digitali)
| Collegamento | Connessione Push-in |
|---|---|
| Lunghezza di spelatura | 9 mm |
| Sezione conduttore rigida | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 1,5 mm² |
| 0,25 mm² ... 0,5 mm² (Capocorda con collare in plastica) | |
| 0,25 mm² ... 1,5 mm² (Capocorda montato senza collare di isolamento) | |
| Sezione conduttore AWG | 26 ... 16 |
| Numero collegamenti | 1 |
| N. poli | 10 |
| Nota | Alimentazione delle apparecchiature e 8x ingressi |
Dati di collegamento (PLC-V8C-Bus)
| Collegamento | Connessione a perforazione di isolante |
|---|---|
| Numero collegamenti | 1 |
| N. poli | 4 |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 45 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 70 °C |
| Umidità dell'aria massima consentita (funzionamento) | 95 % |
Normative e prescrizioni
| Denominazione | Distanze in aria e superficiali fra i circuiti |
|---|---|
| Norme/Disposizioni | DIN EN 50178 |
| Tensione di isolamento nominale | 50 V |
| Tensione impulsiva di dimensionamento | 0,8 kV |
| isolamento | Isolamento di base |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
| Conformità | CE conforme |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027242216eCl@ss 4.127242216eCl@ss 5.027242216eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242216eCl@ss 8.027242216eCl@ss 9.027242216
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2905137-PLC-V8C/PT-24DC/EM | 178 Kbytes |
|
