Visualizza ingrandito

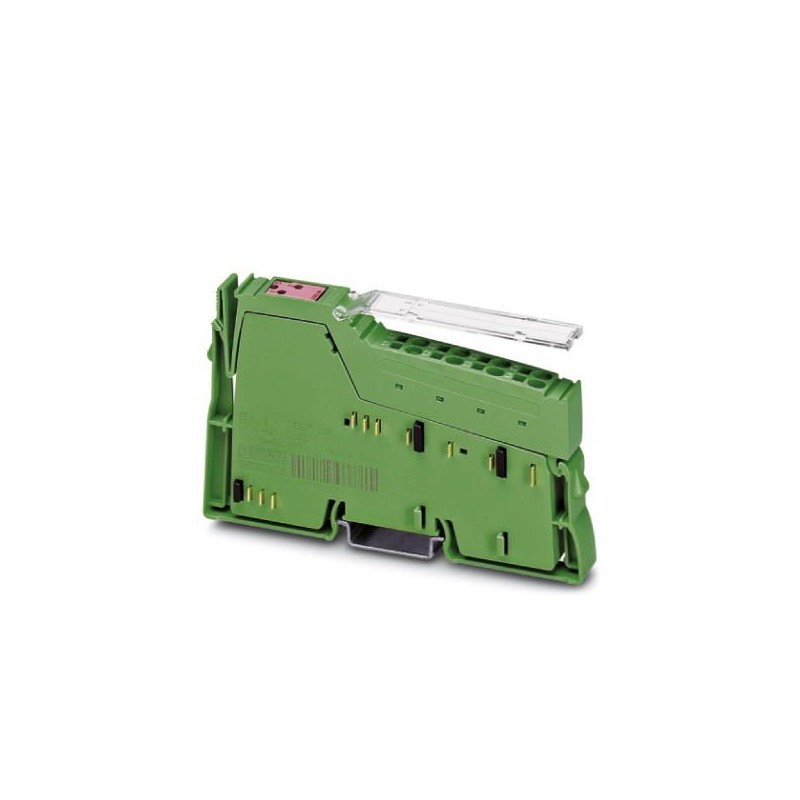

IB IL 24/48 DOR 2/W-XC-PAC 2701214 PHOENIX CONTACT Morsetto Inline
IB IL 24/48 DOR 2/W-XC-PAC
2701214
PHOENIX_CONTACT
Morsetto Inline
I / O
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2701214 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNI133 - |
| Pagina catalogo | Pagina 157 (C_6_2017) |
| GTIN | 4046356727792 |
| Peso per pezzo (confezione esclusa) | 63,000 g |
| Numero tariffa doganale | 85389091 |
| Paese di origine | DE (Germania) |
Dimensioni
| Disegno quotato | |
|---|---|
| Larghezza | 12,2 mm |
| Altezza | 119,8 mm |
| Profondità | 71,5 mm |
| Nota sulle dimensioni | Dimensioni |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C (Standard) |
|---|---|
| -40 °C ... 70 °C (Ampliato, vedere il capitolo "Testate con successo: impiego in condizioni ambientali estreme" nella scheda tecnica.) | |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (secondo DIN EN 61131-2) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 10 % ... 95 % (secondo DIN EN 61131-2) |
| Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Grado di protezione | IP20 |
Generalità
| Tipo di montaggio | Guida di supporto |
|---|---|
| Peso netto | 63 g |
| Nota per i dati sul peso | con connettore |
| Funzionamento | Elaborazione dati di processo con 2 bit |
Interfacce
| Denominazione | bus locale Inline |
|---|---|
| Numero di canali | 2 |
| Collegamento | Ripartitore dati Inline |
| Velocità di trasmissione | 500 kBit/s |
Potenziali Inline
| Denominazione | Alimentazione della logica (UL) |
|---|---|
| Tensione di alimentazione | 7,5 V DC (tramite ripartitore di potenziale) |
| Corrente assorbita | max. 30 mA |
| Potenza assorbita | 0,23 W |
Uscite digitali
| Denominazione uscita | Uscita relè |
|---|---|
| Descrizione dell'uscita | Contatto relè sull'inverter |
| Collegamento | Connessione a molla |
| Numero uscite | 2 (contatti liberi da potenziale) |
| Tensione di uscita nominale | 24 V AC |
| 48 V DC | |
| Corrente massima d'uscita per canale | 2 A |
| Corrente di uscita massima per modulo | 4 A |
Uscite relè
| Corrente | min. 10 µA |
|---|---|
| 2 A (30 V DC) | |
| 1 A (60 V DC) | |
| Potenza commutabile | 60 W |
| 62,5 VA (ohmico) | |
| Corrente di carico permanente | 2 A (con massima temperatura ambiente) |
| Esecuzione dei contatti | 2 contatti di scambio liberi da potenziale |
| Tensione commutabile | min. 10 mV (DC) |
| max. 30 V AC (Bassa tensione di protezione (EN 61131)) | |
| max. 60 V DC (Bassa tensione di protezione (EN 61131)) | |
| Corrente | min. 10 µA |
| 2 A (30 V DC) | |
| 1 A (60 V DC) | |
| Potenza commutabile | 60 W |
| Durata meccanica | 2x 105cicli di manovre |
Separazione del potenziale
| Test di verifica | Contatto relè / logica bus 1,5 kV 50 Hz 1 min. |
|---|---|
| Contatto / contatto 1 kV 50 Hz 1 min. | |
| Contatto / PE 1 kV 50 Hz 1 min. |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027240404eCl@ss 4.127240404eCl@ss 5.027242204eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2701214-IB IL 24/48 DOR 2/W-XC-PAC | 117 Kbytes |
|
