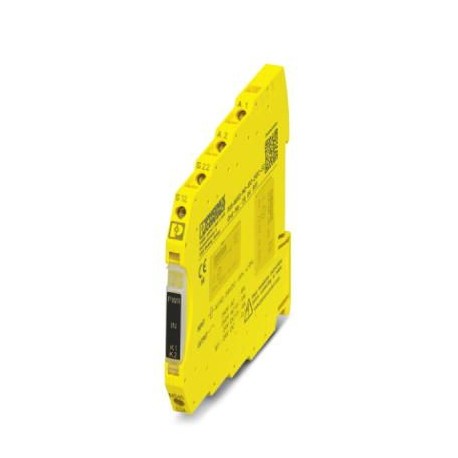

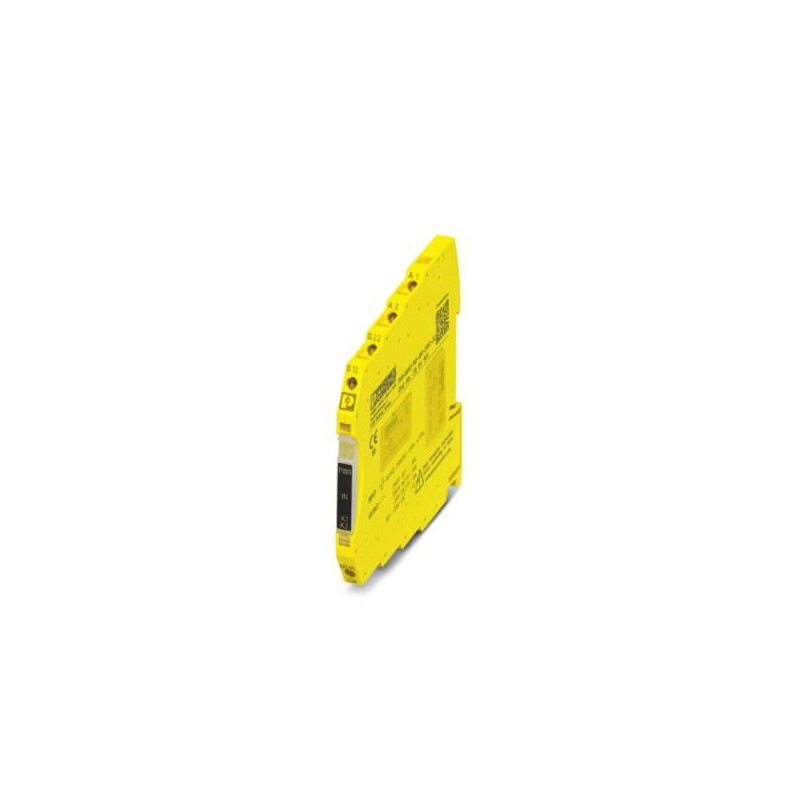

PSR-MS45-1NO-1DO-24DC-SC 2904955 PHOENIX CONTACT Moduli di sicurezza
PSR-MS45-1NO-1DO-24DC-SC
2904955
PHOENIX_CONTACT
Moduli di sicurezza
Sicurezza e comunicazioni
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2904955 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNA171 - |
| Pagina catalogo | Pagina 249 (C_6_2017) |
| GTIN | 4046356904056 |
| Peso per pezzo (confezione esclusa) | 69,000 g |
| Numero tariffa doganale | 85371098 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 60 °C (tenere conto del derating) |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria massima consentita (funzionamento) | 75 % (nella media, talvolta 85%, nessuna condensa) |
| Max. umidità dell'aria. consentita (stoccaggio/trasporto) | 75 % (nella media, talvolta 85%, nessuna condensa) |
| Altezza | ≤ 2000 m (su NN) |
Alimentazione
| Tensione di alimentazione del circuito di comando di dimensionamento US | 24 V DC -15 % / +10 % |
|---|---|
| Tensione di alimentazione del circuito di comando nominale US | 20,4 V DC ... 26,4 V DC |
| Corrente di alimentazione, di comando, di dimensionamento IS | tip. 42 mA |
| Assorbimento di potenza a US | tip. 1 W |
| Corrente istantanea | 4,5 A (Δt s) |
| Tempo filtro | 1 ms (su A1 in presenza di interruzioni di tensione con Us) |
| Circuito di protezione | Prot. contro le sovratensioni Diodo soppressore |
| Protezione contro l'inversione di polarità per la tensione di alimentazione del circuito di comando di dimensionamento |
Ingressi digitali
| Range d'ingresso segnale "0" | 0 V DC ... 5 V DC (per arresto sicuro; su S12) |
|---|---|
| Range corrente di ingresso livello Segnale "0" | 0 mA ... 2 mA (per arresto sicuro; su S12) |
| Corrente istantanea | < 20 mA (con Us/Ixsu S12) |
| < 10 mA (con Us/Ixsu circuito di avvio) | |
| < 5 mA (con Us/Ixsu S22/Us) | |
| > -15 mA (con Us/Ixsu S22/0V) | |
| Corrente assorbita (a carico nominale) | < 5 mA (con Us/Ixsu S12) |
| < 5 mA (con Us/Ixsu S22/Us) | |
| < 10 mA (con Us/Ixsu circuito di avvio) | |
| > -5 mA (con Us/Ixsu S22/0V) | |
| Tempo filtro | max. 1,5 ms (su S12, S22; larghezza degli impulsi di prova) |
| min. 7,5 ms (su S12, S22; velocità degli impulsi di prova) | |
| Vel. impulsi prova = 5 x largh. impulsi prova | |
| Tensione nel circuito d'ingresso, di avvio e di retroazione | 24 V DC -15 % / +10 % |
| Resistenza max. consentita del cavo | 150 Ω |
Uscite relè: contatti di sicurezza
| Denominazione uscita | Contatto di sicurezza |
|---|---|
| Descrizione dell'uscita | Contatto aperto a riposo di sicurezza |
| Numero uscite | 1 (non ritardato) |
| Esecuzione dei contatti | 1 contatto di sicurezza |
| Materiale dei contatti | AgSnO2 |
| Tensione commutabile | min. 12 V AC/DC |
| max. 250 V AC/DC (Tenere conto della curva di carico) | |
| Corrente di carico permanente | 6 A (tenere conto del derating) |
| Corrente istantanea | min. 3 mA |
| max. 6 A | |
| arit. Corrente totale | 36 A2(tenere conto del derating) |
| Potenza commutabile | min. 60 mW |
| Frequenza di commutazione | max. 0,5 Hz |
| Durata meccanica | 10x 106cicli di manovre |
| Fusibile d'uscita | 6 A gL/gG (Contatto in chiusura) |
| 4 A gL/gG (per applicazioni Low Demand) |
Uscite di segnalazione
| Descrizione dell'uscita | non orientato alla sicurezza |
|---|---|
| Numero uscite | 1 (digitale, PNP) |
| Tensione | 22 V DC (Us- 2 V) |
| Corrente | max. 100 mA |
| Max. corrente d'inserzione | 500 mA (t = 1 ms con Us) |
| Protezione contro cortocircuito | no |
Tempi
| Tip. tempo di risposta con US | < 175 ms |
|---|---|
| Tip. tempo di diseccitazione con US | < 20 ms (comando mediante A1 o S12 e S22) |
| Tempo di ripristino | < 500 ms |
Generalità
| Tipo di relè | Relè elettromagnetico con contatti a guida forzata secondo IEC/EN 61810-3 (EN 50205) |
|---|---|
| Rapporto ciclo di esercizio | 100 % ED |
| Peso netto | 69 g |
| Posizione d'installazione | verticale o orizzontale |
| Tipo di montaggio | Montaggio su guida |
| Grado di protezione | IP20 |
| Grado di protez. luogo di installazione min. | IP54 |
| Materiale custodia | PBT |
| Colore custodia | giallo |
| Indicazione tensione di esercizio | 1 x LED verdi |
| Segnalazione stato | 2 x LED verdi |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| a innesto | no |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 26 |
| Sezione trasversale conduttore AWG max. | 12 |
| Lunghezza di spelatura | 12 mm |
| Filettatura | M3 |
Dati tecnici di sicurezza
| Categoria di arresto | 0 |
|---|---|
| Denominazione | IEC 61508 - High-Demand |
| Safety Integrity Level (SIL) | 3 |
| Denominazione | IEC 61508 - Low-Demand |
| Safety Integrity Level (SIL) | 3 |
| Denominazione | EN ISO 13849 |
| Performance Level (PL) | e (4 A DC13; 5 A AC15; 8760 cicli di commutazione/anno) |
| Categoria | 4 |
| Denominazione | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | 3 |
Normative e prescrizioni
| Denominazione | Distanze in aria e superficiali fra i circuiti |
|---|---|
| Norme/Disposizioni | DIN EN 50178 |
| Tensione di isolamento di nominale | 250 V AC |
| Tensione di isolamento nominale | 250 V AC |
| Tensione impulsiva di dimensionamento / isolamento | Separazione sicura, isolamento rinforzato e 6 kV fra circuito d'ingresso e contatto di sicurezza Isolamento base 4 kV tra tutti i circuiti e la custodia |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
| Urti | 15g |
| Vibrazioni (funzionamento) | 10 Hz ... 150 Hz, 2g |
| Conformità | CE conforme |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
