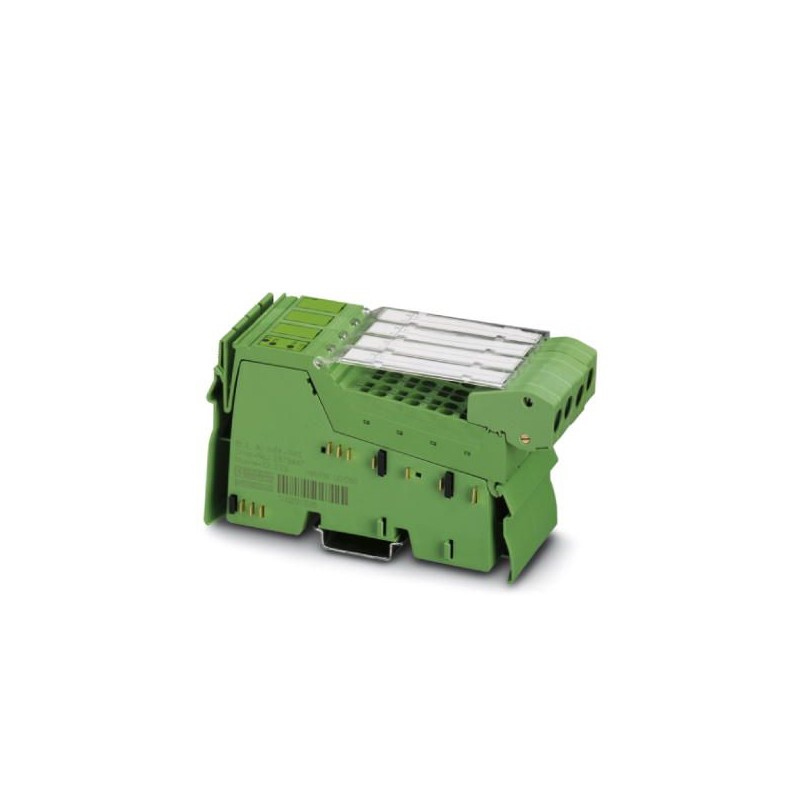

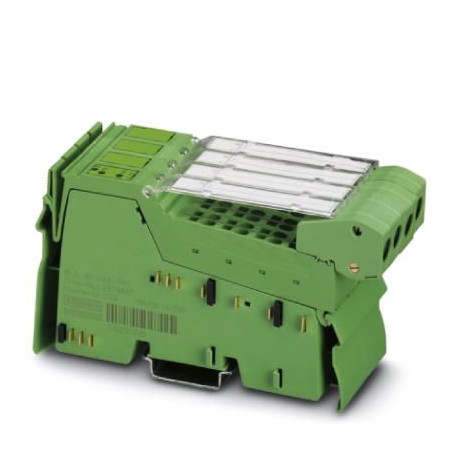

IB IL AI 4/EF-XC-PAC
2701215
PHOENIX_CONTACT
1
Morsetto Inline
I / O
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 2701215 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | DNI141 - |
Pagina catalogo | Pagina 160 (C_6_2017) |
GTIN | 4046356727839 |
Peso per pezzo (confezione esclusa) | 210,000 g |
Numero tariffa doganale | 85389091 |
Paese di origine | DE (Germania) |
Disegno quotato | |
---|---|
Larghezza | 48,8 mm |
Altezza | 135 mm |
Profondità | 71,5 mm |
Nota sulle dimensioni | Dimensioni |
Temperatura ambiente (esercizio) | -25 °C ... 55 °C (Standard) |
---|---|
-40 °C ... 70 °C (Ampliato, vedere il capitolo "Testate con successo: impiego in condizioni ambientali estreme" nella scheda tecnica.) | |
Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (secondo DIN EN 61131-2) |
Temperatura ambiente consentita (stoccaggio/trasporto) | 10 % ... 95 % (secondo DIN EN 61131-2) |
Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
Grado di protezione | IP20 |
Tipo di montaggio | Guida di supporto |
---|---|
Peso netto | 210 g |
Nota per i dati sul peso | con connettori |
Funzionamento | Elaborazione dati di processo con 5 word/1 word PCP |
Denominazione | bus locale Inline |
---|---|
Collegamento | Ripartitore dati Inline |
Velocità di trasmissione | 500 kBit/s |
Fisica di trasmissione | Rame |
Denominazione | Alimentazione della logica (UL) |
---|---|
Tensione di alimentazione | 7,5 V DC (tramite ripartitore di potenziale) |
Corrente assorbita | tip. 85 mA |
max. 100 mA | |
Denominazione | Alimentazione del modulo analogico (UANA) |
Tensione di alimentazione | 24 V DC |
Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
Corrente assorbita | tip. 13 mA |
max. 20 mA | |
Denominazione | Alimentazione del circuito principale (UM) |
Tensione di alimentazione | 24 V DC (tramite ripartitore di potenziale) |
Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
Corrente assorbita | 0 A |
max. 200 mA |
Descrizione dell'ingresso | Ingresso differenziale, incl. alimentazione sensori (24 V DC) |
---|---|
Denominazione ingresso | Ingressi analogici |
Numero ingressi | 4 |
Collegamento | Connettore schermato Inline |
Tecnica di connessione | 2, 3, 4 conduttori |
Indicazioni sulla tecnologia di connessione | schermato |
Tempo di conversione A/D | max. 10 µs |
Risoluzione A/D | 16 Bit |
Frequenza limite (3 dB) | 500 Hz |
Nome protezione | protezione da fenomeni transitori |
Protezione contro sovraccarico | |
Formato dei dati | IB IL, IB ST, rappresentazione normalizzata, S7 compatibile |
Risoluzione dei valori di misura | 16 bit (15 bit + segno) |
Segnale d'ingresso, corrente | 0 mA ... 20 mA |
4 mA ... 20 mA | |
-20 mA ... 20 mA | |
Resistenza d'ingresso ingresso corrente | ca. 110 Ω |
Segnale d'ingresso, tensione | 0 V ... 5 V |
-5 V ... 5 V | |
0 V ... 10 V | |
-10 V ... 10 V | |
Resistenza d'ingresso ingresso tensione | 300 kΩ |
Test di verifica | Alimentazione 5 V bus remoto in ingresso / Alimentazione 7,5 V (logica bus) 500 V AC 50 Hz 1 min. |
---|---|
Alimentazione 5 V bus remoto in uscita / Alimentazione 7,5 V (logica bus) 500 V AC 50 Hz 1 min. | |
Alimentazione 7,5 V (logica bus), alimentazione 24 V UANA/ periferia 500 V AC 50 Hz 1 min. | |
Alimentazione 7,5 V (logica bus), alimentazione 24 V UANA/ terra funzionale 500 V AC 50 Hz 1 min. | |
Periferia/Terra funzionale 500 V AC 50 Hz 1 min. |
China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
---|---|
Nessuna sostanza pericolosa sopra i valori di soglia |
