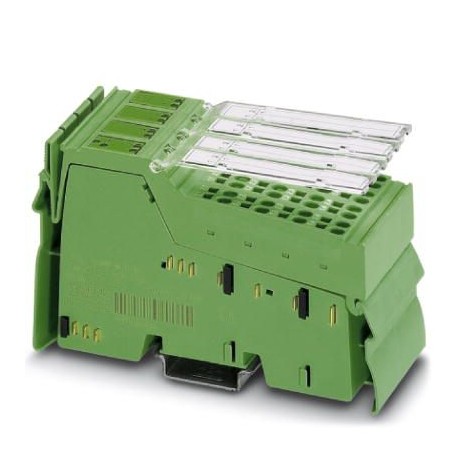

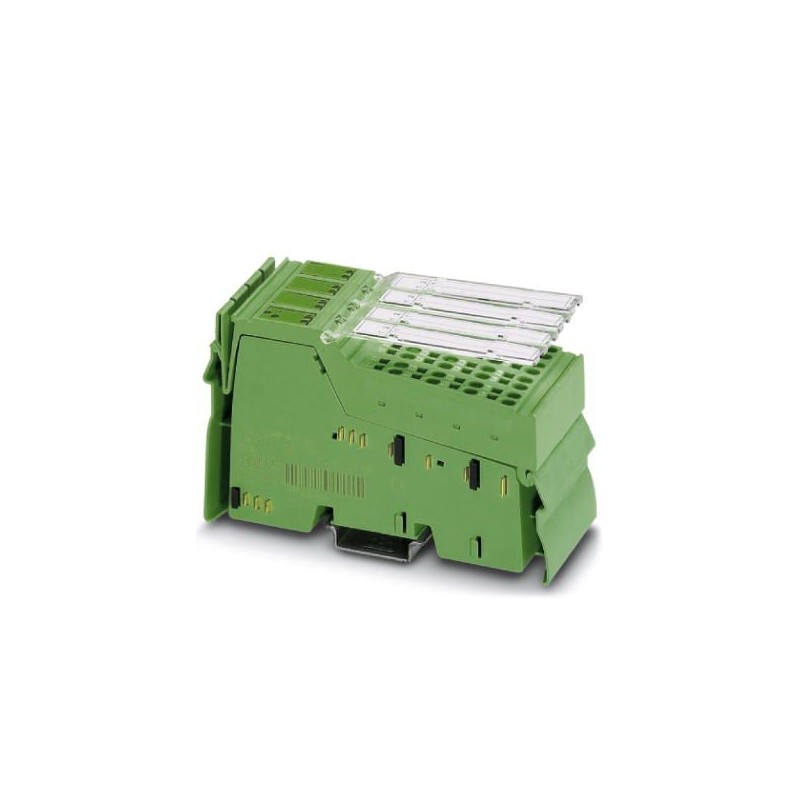

IB IL TEMP 4/8 RTD-EF-XC-PAC 2701218 PHOENIX CONTACT Morsetto Inline
IB IL TEMP 4/8 RTD-EF-XC-PAC
2701218
PHOENIX_CONTACT
Morsetto Inline
I / O
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2701218 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNI143 - |
| Pagina catalogo | Pagina 165 (C_6_2017) |
| GTIN | 4046356728836 |
| Peso per pezzo (confezione esclusa) | 190,000 g |
| Numero tariffa doganale | 85389091 |
| Paese di origine | DE (Germania) |
Dimensioni
| Disegno quotato | |
|---|---|
| Larghezza | 48,8 mm |
| Altezza | 119,8 mm |
| Profondità | 71,5 mm |
| Nota sulle dimensioni | Dimensioni |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C (Standard) |
|---|---|
| -40 °C ... 70 °C (Ampliato, vedere il capitolo "Testate con successo: impiego in condizioni ambientali estreme" nella scheda tecnica.) | |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 10 % ... 95 % (senza condensa) |
| Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Grado di protezione | IP20 |
Generalità
| Tipo di montaggio | Guida di supporto |
|---|---|
| Peso netto | 190 g |
| Nota per i dati sul peso | con connettori |
| Funzionamento | Elaborazione dati di processo con 5 word/1 word PCP |
Interfacce
| Denominazione | bus locale Inline |
|---|---|
| Collegamento | Ripartitore dati Inline |
| Velocità di trasmissione | 500 kBit/s |
| Fisica di trasmissione | Rame |
Potenziali Inline
| Denominazione | Alimentazione della logica (UL) |
|---|---|
| Tensione di alimentazione | 7,5 V DC (tramite ripartitore di potenziale) |
| Corrente assorbita | tip. 95 mA |
| max. 120 mA | |
| Denominazione | Alimentazione del modulo analogico (UANA) |
| Tensione di alimentazione | 24 V DC (tramite ripartitore di potenziale) |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Corrente assorbita | tip. 6 mA |
| max. 15 mA | |
| Potenza assorbita | tip. 0,85 W |
Ingressi analogici
| Numero ingressi | 8 |
|---|---|
| Denominazione ingresso | Ingressi RTD analogici |
| Descrizione dell'ingresso | Ingresso per sensori di temperatura resistivi |
| Collegamento | Connessione a molla |
| Tecnica di connessione | 4 conduttori |
| Tipi di sensori utilizzabili (RTD) | Sensori Pt, Ni, KTY, Cu, resistenze lineari |
| Intervallo di resistenza lineare | 0 Ω ... 500 Ω |
| 0 Ω ... 5 kΩ | |
| 0 Ω ... 30 kΩ | |
| Principio di misura | procedura Sigma-Delta |
| Rappresentazione del valore misurato | 16 bit (15 bit + segno) |
| Risoluzione A/D | 24 Bit |
| Aggiornamento dati di processo | 1,8 s (possibilità di dipendenza dalla modalità operativa fino a 3,3 s) |
| Formato dei dati | IB IL, S7 compatibile |
Separazione del potenziale
| Test di verifica | Alimentazione 7,5 V (logica bus), alimentazione 24 V UANA / periferia 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentazione 7,5 V (logica bus), alimentazione 24 V UANA / terra funzionale 500 V AC 50 Hz 1 min. | |
| Periferia/Terra funzionale 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027250303eCl@ss 4.127250303eCl@ss 5.027250303eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2701218-IB IL TEMP 4/8 RTD-EF-XC-PAC | 129 Kbytes |
|
