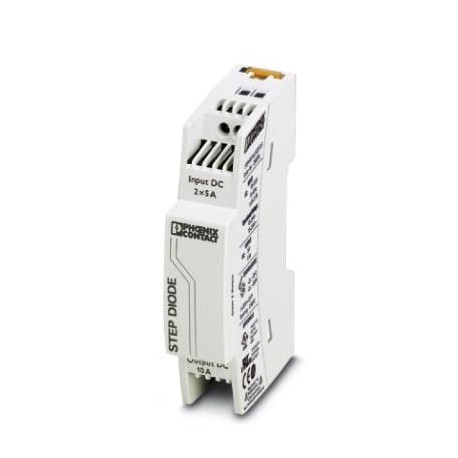

STEP-DIODE/5-24DC/2X5/1X10 2868606 PHOENIX CONTACT Modulo di ridondanza
STEP-DIODE/5-24DC/2X5/1X10
2868606
PHOENIX_CONTACT
Modulo di ridondanza
Alimentatori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2868606 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CMRS43 - |
| Pagina catalogo | Pagina 267 (C_4_2017) |
| GTIN | 4046356583923 |
| Peso per pezzo (confezione esclusa) | 73,200 g |
| Numero tariffa doganale | 85049091 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -25 °C ... 70 °C (> 55 °C derating: 2,5%/K) |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria massima consentita (funzionamento) | ≤ 95 % (a 25 °C, nessuna condensa) |
| Classe di climatizzazione | 3K3 (a norma EN 60721) |
| Grado d'inquinamento | 2 |
Dati d'ingresso
| Intervallo tensione in entrata | 5 V DC ... 24 V DC |
|---|---|
| 5 V DC ... 24 V DC | |
| Range tensione d'ingresso | 4,5 V DC ... 30 V DC |
| Corrente nominale di ingresso | 2x 5 A (-25 °C ... 55 °C) |
| 1x 10 A (-25 °C ... 55 °C) | |
| 2x 5 A (-25 °C ... 55 °C) | |
| 1x 10 A (-25 °C ... 55 °C) |
Dati d'uscita
| Tensione di uscita nominale | 24 V DC |
|---|---|
| Regolazione tensione di uscita (USet) | 5 V DC ... 24 V DC |
| Corrente nominale di uscita (IN) | 10 A (Aumento di potenza) |
| 5 A (Ridondanza) | |
| Derating | 55 °C ... 70 °C (2,5 % / K) |
| Possibilità di collegamento in serie | No |
| Max. potenza dissipata con carico nominale | 2,5 W (IOUT= 5 A) |
Generalità
| Peso netto | 0,1 kg |
|---|---|
| Efficienza | > 97 % |
| > 97 % | |
| Classe di protezione | III |
| Grado di protezione | IP20 |
| MTBF (IEC 61709, SN 29500) | |
| > 25822000 h (40 °C) | |
| Posizione d'installazione | Guida di supporto orizzontale NS 35, EN 60715 |
| Indicazione per il montaggio | affiancabile: orizzontale 0 mm, verticale 30 mm |
Dati di collegamento ingresso
| Collegamento | Connessione a vite |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione conduttore AWG min. | 24 |
| Sezione conduttore AWG max. | 12 |
| Lunghezza di spelatura | 6,5 mm |
| Filettatura | M3 |
Dati di collegamento uscita
| Collegamento | Connessione a vite |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione conduttore AWG min. | 24 |
| Sezione conduttore AWG max. | 12 |
| Lunghezza di spelatura | 6,5 mm |
| Filettatura | M3 |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
|---|---|
| Immunità ai disturbi | EN 61000-6-2:2005 |
| Attacco a norma | CUL |
| Norme/Disposizioni | EN 61000-4-2 |
| Scarica contatti | 4 kV (Grado severità collaudo 2) |
| Norme/Disposizioni | EN 61000-4-3 |
| Frequenza | 80 MHz ... 1 GHz |
| Forza del campo di prova | 10 V/m (Grado severità collaudo 3) |
| Frequenza | 1,4 GHz ... 2 GHz |
| Forza del campo di prova | 3 V/m (Grado severità collaudo 2) |
| Norme/Disposizioni | EN 61000-4-4 |
| Osservazioni | Criterio B |
| Norme/Disposizioni | EN 61000-6-3 |
| EN 61000-4-6 | |
| Frequenza | 150 kHz ... 80 MHz |
| Tensione | 10 V (Grado severità collaudo 3) |
| Norme/Disposizioni | EN 61000-4-11 |
| Direttiva sulla bassa tensione | Conformità alla direttiva DBT 2006/95/CEE |
| Sicurezza elettrica a norma | IEC 60950-1/VDE 0805 (SELV) |
| Riferimento normativo - Equipaggiamento elettronico per uso in installazioni di potenza | EN 50178/VDE 0160 (PELV) |
| Omologazioni UL | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| Urti | 18 ms, 30g in ogni direzione (secondo IEC 60068-2-27) |
| Vibrazioni (funzionamento) | < 15 Hz, ampiezza ±2,5 mm (secondo IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 25 anni; |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027250311eCl@ss 4.127250311eCl@ss 5.027242213eCl@ss 5.127371000eCl@ss 6.027371000eCl@ss 7.027371010eCl@ss 8.027371010eCl@ss 9.027371010
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PDF CATALOGO PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2868606-STEP-DIODE/5-24DC/2X5/1X10 | 116 Kbytes |
|
