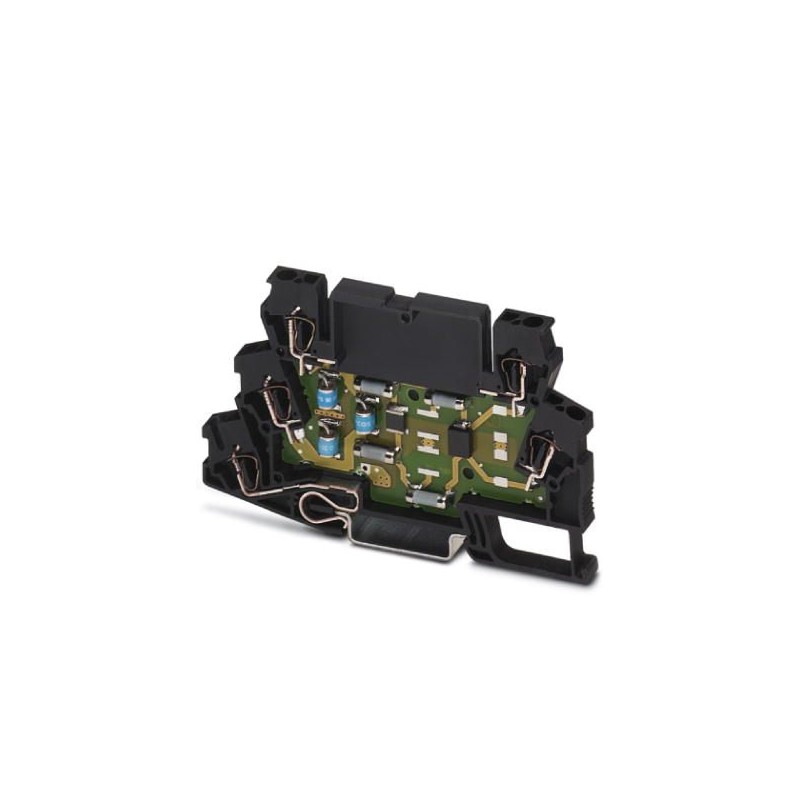

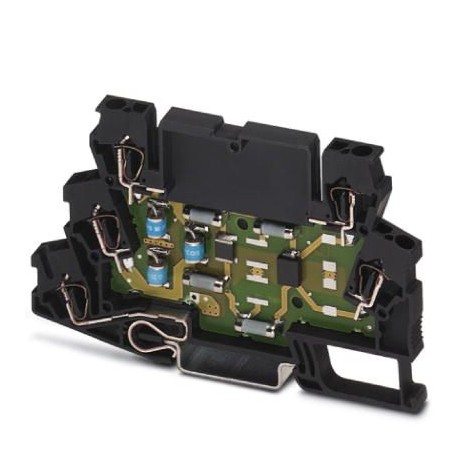

TT-ST-2-PE-24DC 2858878 PHOENIX CONTACT Dispos. protez. contro le sovratensioni
TT-ST-2-PE-24DC
2858878
PHOENIX_CONTACT
Dispos. protez. contro le sovratensioni
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2858878 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CL2223 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 96 (C_6_2015) |
| GTIN | 4017918939120 |
| Peso per pezzo (confezione esclusa) | 26,150 g |
| Numero tariffa doganale | 85363030 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
|---|---|
| Posizione elevata | max. 2000 m |
| Grado di protezione | IP20 |
Generalità
| Materiale custodia | PA 6.6 |
|---|---|
| Classe di combustibilità a norma UL 94 | V-0 |
| Colore | nero |
| Norme per distanze in aria e superficiali | EN 60664-1 |
| IEC 60664-1 | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 2 |
| Tipo di montaggio | Guida di supporto: 35 mm |
| Tipo | Morsetto a due piani |
| N. poli | 2 |
| Direzione di azione | Line-Line & Line-Earth Ground |
Circuito di protezione
| Classe di prova IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Classe requisiti VDE | C1 |
| C2 | |
| C3 | |
| D1 | |
| Tensione nominale UN | 24 V DC |
| Massima tensione permanente UC | 30 V DC |
| 21 V AC | |
| Corrente di dimensionamento | 350 mA (45 °C) |
| Corrente attiva di esercizio ICa UC | ≤ 10 µA |
| Assorbimento di potenza in standby PC | ≤ 1,94 VA |
| Corrente conduttori di terra IPE | ≤ 2 µA |
| Corrente nominale dispersa In(8/20) µs (filo-filo) | 5 kA |
| Corrente nominale dispersa In(8/20)µs (filo-terra) | 5 kA |
| Corrente dispersa a impulsi Iimp(10/350) µs | 1 kA (per conduttore) |
| Corrente dispersa Itotal(8/20) µs | 10 kA |
| Corrente dispersa Itotal(10/350) µs | 2 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-filo) | 5 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-terra) | 5 kA |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-filo) | 100 A |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-terra) | 200 A (per gruppo) |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) spike | ≤ 40 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 600 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) stat. | ≤ 40 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) stat. | ≤ 600 V |
| Tensione residua con In(conduttore-conduttore) | ≤ 40 V |
| Livello di protezione Up(conduttore-conduttore) | ≤ 60 V (C2 - 10 kV / 5 kA) |
| ≤ 40 V (stat.) | |
| Livello di protezione Up(conduttore-terra) | ≤ 600 V (C2 - 10 kV / 5 kA) |
| Tempo di eccitazione tA(filo-filo) | ≤ 1 ns |
| Tempo di eccitazione tA (filo-terra) | ≤ 100 ns |
| Attenuazione d’inserzione aE, simm. | tip. 1 dB (400 kHz / 50 Ω) |
| tip. 0,4 dB (150 kHz / 150 Ω) | |
| tip. 0,1 dB (30 kHz / 600 Ω) | |
| Frequenza limite fg (3dB), simm. nel sistema a 50 Ohm | 3 MHz |
| Frequenza limite fg (3dB), simm. nel sistema a 150 Ohm | 1 MHz |
| Frequenza limite fg (3dB), simm. nel sistema a 600 Ohm | tip. 250 kHz |
| Capacità (filo-filo) | 4 nF |
| Capacità (filo-terra) | 2 pF |
| Resistenza in serie | 6,6 Ω ±20 % |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Prefusibile necessario massimo | 370 mA |
| Resistenza corrente impulsiva (conduttore-conduttore) | C2 - 10 kV/5 kA |
| C3 - 100 A | |
| Resistenza corrente impulsiva (conduttore-terra) | C2 - 10 kV/5 kA |
| D1 - 1 kA | |
| C3 - 100 A |
Dati di collegamento
| Collegamento | Connessione a molla |
|---|---|
| Tipo di collegamento IN | Molla |
| Tipo di collegamento OUT | Molla |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 14 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2858878-TT-ST-2-PE-24DC | 133 Kbytes |
|
