Visualizza ingrandito

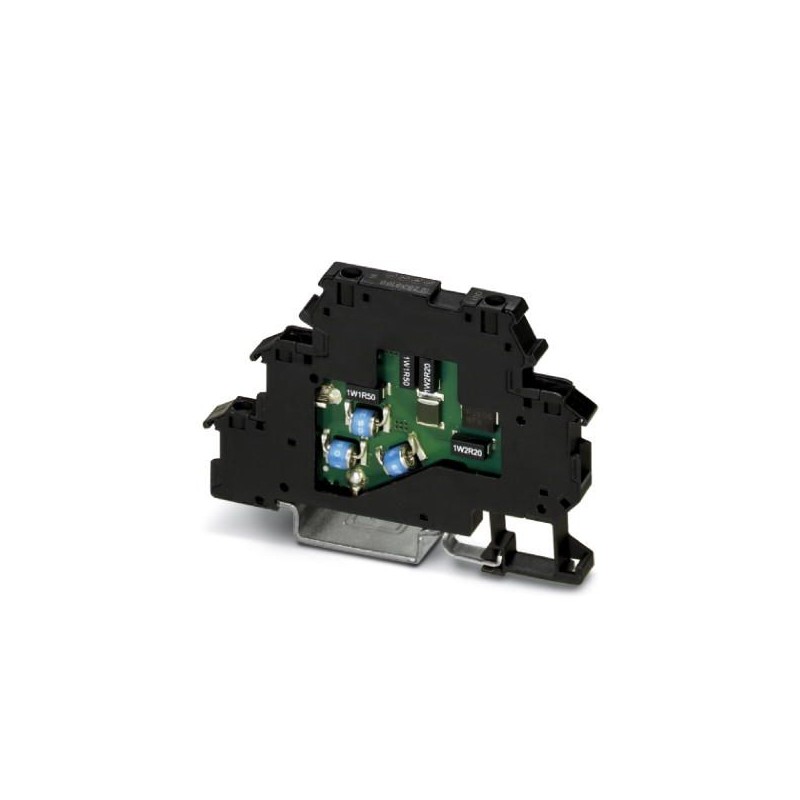

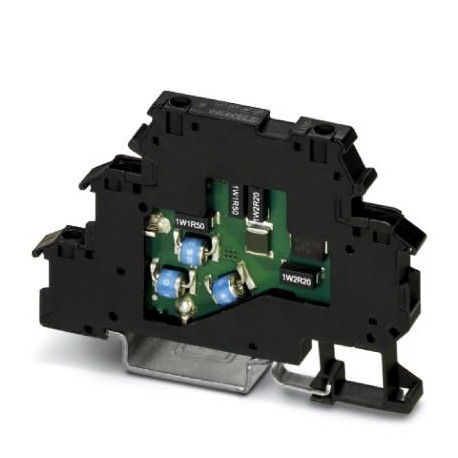

TT-2-PE- 24DC 2838186 PHOENIX CONTACT Dispos. protez. contro le sovratensioni
TT-2-PE- 24DC
2838186
PHOENIX_CONTACT
Dispos. protez. contro le sovratensioni
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2838186 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CL2221 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 94 (C_6_2015) |
| GTIN | 4017918172855 |
| Peso per pezzo (confezione esclusa) | 26,400 g |
| Numero tariffa doganale | 85363010 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
|---|---|
| Posizione elevata | ≤ 2000 m |
| Grado di protezione | IP20 |
Generalità
| Materiale custodia | PA 6.6 |
|---|---|
| Classe di combustibilità a norma UL 94 | V-0 |
| Colore | nero |
| Norme per distanze in aria e superficiali | IEC 60664-1 |
| Tipo di montaggio | Guida di supporto: 35 mm |
| Tipo | Morsetto a due piani con piedino PE - attacco PE separato |
| N. poli | 2 |
| Direzione di azione | Line-Line & Line-Earth Ground |
Circuito di protezione
| Classe di prova IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Tensione nominale UN | 24 V DC |
| Massima tensione permanente UC | 30 V DC |
| Corrente di dimensionamento | 300 mA (40 °C) |
| Corrente attiva di esercizio ICa UC | ≤ 10 µA |
| Assorbimento di potenza in standby PC | ≤ 730 mVA |
| Corrente conduttori di terra IPE | ≤ 1 µA |
| Corrente nominale dispersa In(8/20) µs (filo-filo) | 5 kA |
| Corrente nominale dispersa In(8/20)µs (filo-terra) | 5 kA |
| Corrente dispersa a impulsi Iimp(10/350) µs | 500 A |
| Corrente dispersa Itotal(8/20) µs | 10 kA |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-filo) | 100 A |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-terra) | 100 A |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) spike | ≤ 45 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 650 V |
| Livello di protezione Up(conduttore-conduttore) | ≤ 70 V (C2 - 10 kV / 5 kA) |
| ≤ 55 V (C1 - 1 kV / 500 A) | |
| ≤ 45 V (C3 - 10 A) | |
| ≤ 45 V (C3 - 100 A) | |
| Livello di protezione Up(conduttore-terra) | ≤ 850 V (C2 - 10 kV / 5 kA) |
| ≤ 650 V (C1 - 1 kV / 500 A) | |
| ≤ 850 V (C3 - 10 A) | |
| ≤ 900 V (C3 - 100 A) | |
| ≤ 800 V (D1 - 500 A) | |
| Tempo di eccitazione tA(filo-filo) | ≤ 1 ns |
| Tempo di eccitazione tA (filo-terra) | ≤ 100 ns |
| Attenuazione d’inserzione aE, simm. | tip. 0,6 dB (≤ 500 kHz / 50 Ω) |
| tip. 0,3 dB (≤ 160 kHz / 150 Ω) | |
| Attenuazione d’inserzione aE, asimm. | |
| Frequenza limite fg (3dB), simm. nel sistema a 50 Ohm | tip. 3 MHz |
| Frequenza limite fg (3dB), simm. nel sistema a 150 Ohm | tip. 1 MHz |
| Capacità (filo-filo) | ≤ 4 nF |
| Resistenza in serie | 3,7 Ω 10 % |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Prefusibile necessario massimo | 315 mA (T / IEC 60127-2/3) |
| Resistenza corrente impulsiva (conduttore-conduttore) | C1 - 1 kV/500 A |
| C2 - 10 kV/5 kA | |
| C3 - 100 A | |
| Resistenza corrente impulsiva (conduttore-terra) | C1 - 1 kV/500 A |
| C2 - 10 kV/5 kA | |
| C3 - 100 A | |
| D1 - 500 A | |
| Resistenza alla corrente alternata (conduttore-conduttore) | 0,25 A / 1s |
| Resistenza alla corrente alternata (conduttore-terra) | 0,25 A / 1s |
| Tempo di reset impulso (conduttore-conduttore) | ≤ 400 ms, con Uce 330 mA |
| Tempo di reset impulso (conduttore-terra) | ≤ 400 ms, con Uce 330 mA |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| Tipo di collegamento IN | Morsetti a vite |
| Tipo di collegamento OUT | Morsetti a vite |
| Filettatura | M3 |
| Coppia di serraggio | 0,6 Nm |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 |
Normative e prescrizioni
| Norme/Disposizioni | IEC 61643-21 |
|---|---|
| EN 61643-21 | |
| Norme/disposizioni | IEC 61643-21/A1 2008 |
| EN 61643-21/A1 2009 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2838186-TT-2-PE- 24DC | 144 Kbytes |
|
