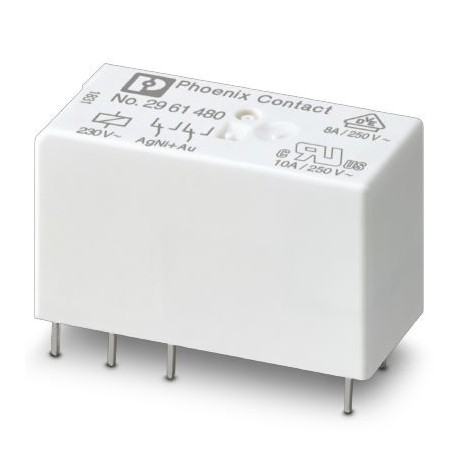

REL-MR-230AC/21-21AU 2961480 PHOENIX CONTACT Relè singolo
REL-MR-230AC/21-21AU
2961480
PHOENIX_CONTACT
10
Relè singolo
Relè industriali
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2961480 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CK6195 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 304 (C_5_2017) |
| GTIN | 4017918937898 |
| Peso per pezzo (confezione esclusa) | 15,020 g |
| Numero tariffa doganale | 85364900 |
| Paese di origine | AT (Austria) |
Ambient conditions
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
Lato eccitazione
| Tensione d'ingresso nominale UN | 230 V AC |
|---|---|
| Frequenza di rete | 50/60 Hz |
| Corrente d'ingresso tipica con UN | 3 mA (a 50 Hz) |
| 2,5 mA (a 60 Hz) | |
| Tempo di eccitazione tipica | 3 ms ... 12 ms (a seconda della lunghezza di fase) |
| Intervallo tempo di diseccitazione tipico | 2 ms ... 9 ms (a seconda della lunghezza di fase) |
| Resistenza bobina | 32500 Ω ±15 % (a 20 °C) |
| Potenza dissipata in condizioni nominali | 0,69 W |
Lato contatti
| Esecuzione dei contatti | 2 contatti di scambio |
|---|---|
| Tipo di contatto di commutazione | contatto semplice |
| Materiale dei contatti | AgNi, doratura |
| Max. tensione commutabile | 30 V AC |
| 36 V DC | |
| Min. tensione commutabile | 100 mV (a 10 mA) |
| Min. corrente | 1 mA (con 24 V) |
| Max. corrente d'inserzione | 50 mA |
| Corrente di carico permanente | 50 mA |
| Max. potenza commutabile (carico ohmico) | 1,2 W (con 24 V DC) |
Lato contatto (con rivestimento dorato danneggiato)
| Materiale dei contatti | AgNi |
|---|---|
| Nota | il seguente valore è valido in caso di rivestimento dorato danneggiato |
| Max. tensione commutabile | 250 V AC/DC |
| Min. tensione commutabile | 5 V (a 10 mA) |
| Corrente di carico permanente | 8 A |
| Max. corrente d'inserzione | 15 A (300 ms) |
| Min. corrente | 10 mA (a 5 V) |
| Max. potenza commutabile (carico ohmico) | 190 W (con 24 V DC) |
| 85 W (con 48 V DC) | |
| 60 W (con 60 V DC) | |
| 44 W (con 110 V DC) | |
| 60 W (con 220 V DC) | |
| 2000 VA (con 250 V AC) | |
| Potere di rottura | 2 A (a 24 V, DC13) |
| 0,2 A (a 110 V, DC13) | |
| 0,2 A (a 250 V, DC13) | |
| 2 A (con 24 V, AC15) | |
| 2 A (con 120 V, AC15) | |
| 2 A (con 250 V, AC15) |
Generalità
| Tensione di prova avvolgimento relè/contatto relè | 5 kV AC (50 Hz, 1 min) |
|---|---|
| Tensione di prova contatto relè/contatto relè | 2,5 kV AC (50 Hz, 1 min) |
| Funzionamento | 100 % ED |
| Grado di protezione | RT III (a prova di lavaggio) |
| Durata meccanica | 1x 107cicli di manovre |
| Durata, elettrica | vedi diagramma |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | affiancabile senza distanza (>70 °C ≥ 2,5 mm) |
| Peso netto (SAP) | 15,02 g |
Normative e prescrizioni
| Attacco a norma | CUL |
|---|---|
| Norme/Disposizioni | IEC 60664 |
| EN 50178 | |
| EN 61810-1 | |
| isolamento | Isolamento di base |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2961480-REL-MR-230AC/21-21AU | 177 Kbytes |
|
