Visualizza ingrandito

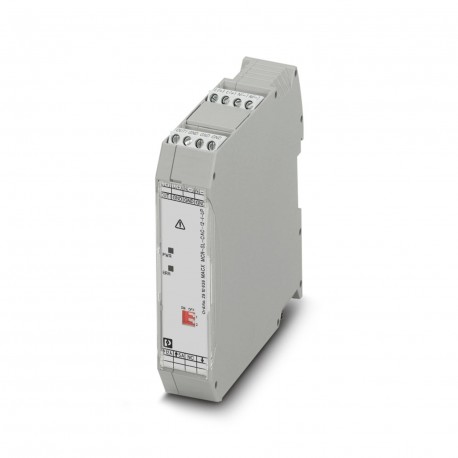

MACX MCR-SL-CAC-12-I-UP 2810638 PHOENIX CONTACT Convertitori di corrente
MACX MCR-SL-CAC-12-I-UP
2810638
PHOENIX_CONTACT
Convertitori di corrente
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2810638 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK4A21 - |
| Pagina catalogo | Pagina 246 (C_5_2017) |
| GTIN | 4046356510356 |
| Peso per pezzo (confezione esclusa) | 140,000 g |
| Numero tariffa doganale | 85437090 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 65 °C (-4 °F...149 °F) |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C (-40 °F ... 185 °F) |
Dati d'ingresso
| Configurabile/Programmabile | tramite DIP switch |
|---|---|
| Campo corrente d'ingresso | 0 A ... 12 A |
| Campo di regolazione, corrente d'ingresso minima | 0 A AC ... 5 A (configurabile) |
| Campo di regolazione, corrente d'ingresso massima | 0 A AC ... 12 A (configurabile) |
| Sovraccarico ammesso | 1 x IN(permanente) |
| Carico di corrente impulsiva | 8 x IN(1 s) |
| Frequenza nominale fN | 50 Hz |
| Campo di misurazione frequenza | 45 Hz ... 65 Hz |
| Collegamento | Morsetto a vite |
Dati d'uscita
| Denominazione uscita | Uscita in corrente |
|---|---|
| Configurabile/Programmabile | tramite DIP switch |
| Segnale d'uscita, corrente | 0 mA ... 20 mA (configurabile) |
| 4 mA ... 20 mA (configurabile) | |
| Corrente d'uscita max. | 25 mA |
| Carico/carico di uscita uscita di corrente | < 500 Ω (20 mA) |
| Ripple | < 10 mVSS(a 500 Ω con 20 mA) |
| Segnalazione stato | LED rosso (errore), LED verde (funzionante) |
Alimentazione
| Range tensione di alimentazione | 19,2 V AC/DC ... 253 V AC/DC |
|---|---|
| Max. corrente assorbita | < 33 mA (con 24 V DC) |
| < 15 mA (con 230 V AC) | |
| Potenza assorbita | < 0,8 W (con 24 V DC) |
| < 3,5 VA (con 230 V AC) |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 14 |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
Generalità
| Errore di trasmissione | ≤ 0,5 % (del valore nominale range in condizioni nominali) |
|---|---|
| Coefficiente termico massimo | < 0,02 %/K |
| Coefficiente termico tipico | < 0,015 %/K |
| Tempo di risposta (10-90%) | < 300 ms |
| Grado d'inquinamento | 2 |
| Tensione di isolamento nominale | 300 V AC (verso terra) |
| Tensione di prova ingresso/uscita | 4 kV (50 Hz, 1 min) |
| Tensione di prova uscita/alimentazione | 2 kV (50 Hz, 1 min) |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
| Emissione disturbi | EN 61000-6-4 |
| Immunità ai disturbi | EN 61000-6-2 Le interferenze possono causare leggeri scostamenti. |
| Colore | grigio |
| Materiale custodia | Poliammide PA non rinforzato |
| Posizione d'installazione | a scelta |
| Conformità | CE conforme |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
|---|---|
| Emissione disturbi | EN 61000-6-4 |
| Conformità | CE conforme |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 5.027210190eCl@ss 5.127200300eCl@ss 6.027210100eCl@ss 7.027210123eCl@ss 8.027210123eCl@ss 9.027210123
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2810638-MACX MCR-SL-CAC-12-I-UP | 132 Kbytes |
|
