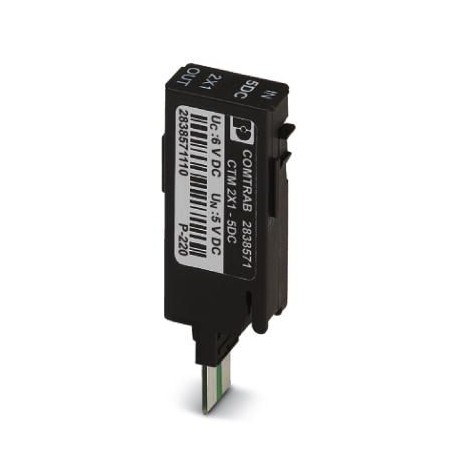

CTM 2X1- 5DC
2838571
PHOENIX_CONTACT
1
Spina protezione contro le sovratensioni
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 2838571 |
---|---|
Pezzi/conf. | 10 PZ |
Sales key | CL3211 - |
Pagina catalogo | Pagina 102 (C_6_2013) |
GTIN | 4017918819590 |
Peso per pezzo (confezione esclusa) | 10,372 g |
Numero tariffa doganale | 85363010 |
Paese di origine | DE (Germania) |
Materiale custodia | PA |
---|---|
Classe di combustibilità a norma UL 94 | V0 |
Colore | nero |
Norme per distanze in aria e superficiali | DIN VDE 0110-1 |
IEC 60664-1 | |
Categoria di sovratensione | II |
Grado d'inquinamento | 2 |
Tipo di montaggio | su CT-TERMIBLOCK e barra di separazione LSA-PLUS |
Tipo | Modulo LSA-PLUS |
Direzione di azione | Line-Line & Line-Earth Ground |
Scaricatore testabile con CHECKMASTER da versione software: | da rev. soft. 1.10 |
Classe di prova IEC | B2 |
---|---|
C1 | |
C2 | |
C3 | |
D1 | |
Classe requisiti VDE | B2 |
C1 | |
C2 | |
C3 | |
D1 | |
Tensione nominale UN | 5 V DC |
Massima tensione permanente UC | ± 6 V DC |
5 V AC | |
Corrente di dimensionamento | 380 mA (25 °C) |
Corrente attiva di esercizio ICa UC | ≤ 200 µA |
Corrente conduttori di terra IPE | ≤ 2 µA |
Corrente nominale dispersa In(8/20)µs (filo-terra) | 5 kA |
Corrente dispersa a impulsi Iimp(10/350) µs | 1 kA |
Corrente dispersa Itotal(8/20) µs | 10 kA |
Corrente dispersa Itotal(10/350) µs | 2,5 kA |
Corrente dispersa Imax(8/20) µs max. (filo-terra) | 10 kA (per gruppo) |
Corrente ad impulsi nominale Ian (10/1000)µs (filo-terra) | 100 A |
Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 18 V |
Limitazione di tensione in uscita a 1KV/µs (filo-terra) stat. | ≤ 12 V |
Tensione residua con In(conduttore-terra) | ≤ 20 V |
Tensione residua con Ian (10/1000) µs (conduttore-terra) | ≤ 15 V |
Livello di protezione Up(conduttore-terra) | ≤ 50 V (C2 - 10 kV / 5 kA, spike) |
≤ 20 V (C3 - 7,5 kV / 100 A, spike) | |
Tempo di eccitazione tA (filo-terra) | ≤ 1 ns |
Attenuazione d’inserzione aE, simm. | |
Attenuazione d’inserzione aE, asimm. | 0,3 dB (≤300 kHz) |
Frequenza limite fg (3dB), asimm. (PE) nel sistema a 100 Ohm | 700 kHz |
Capacità (filo-terra) | 3,5 nF (f=1 MHz / VR= 0V) |
Resistenza in serie | 3,3 Ω 10 % |
Segnalazione protezione contro le sovratensioni guasta | nessuna |
Resistenza corrente impulsiva (conduttore-terra) | C2 - 4 kV / 2 kA |
C3 - 100 A | |
B2 - 4 kV/100 A | |
D1 - 1 kA | |
Resistenza alla corrente alternata (conduttore-terra) | 5 A - 1 s |
Collegamento | Innestabile nel COMTRAB-TERMIBLOCK e nelle barre di separazione e di attivazione LSA-PLUS. |
---|---|
Tipo di collegamento IN | Sistema di spine COMTRAB |
Tipo di collegamento OUT | Sistema di spine COMTRAB |
Tecnica di connessione | LSA-PLUS |
Titolo: | Dimensione: | Tipo: |
---|---|---|
PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes | |
PHOENIX CONTACT-2838571-CTM 2X1- 5DC | 115 Kbytes |
