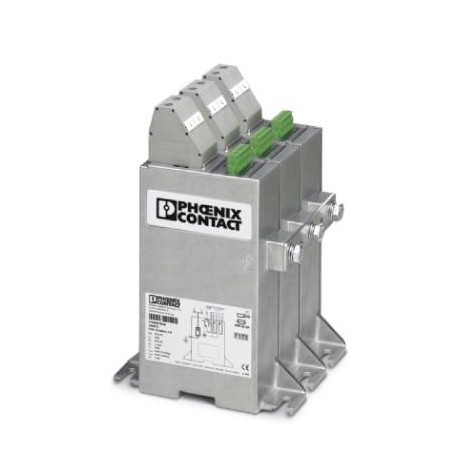

PWT 100-800AC-FM 2800531 PHOENIX CONTACT Scaricatore di corrente atmosferica/sovratensione tipo 1/2
PWT 100-800AC-FM
2800531
PHOENIX_CONTACT
Scaricatore di corrente atmosferica/sovratensione tipo 1/2
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2800531 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CL1141 - |
| Pagina catalogo | Pagina 40 (C_4_2017) |
| GTIN | 4046356570688 |
| Peso per pezzo (confezione esclusa) | 10.845,000 g |
| Numero tariffa doganale | 85363010 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Grado di protezione | IP20 (solo in caso di utilizzo di tutti i punti di connessione) |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| -40 °C ... 55 °C (Cablaggio passante in serie ≥ 35 mm²) | |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 4000 m (amsl (su zero normale)) |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
| Urti (esercizio) | 25g (Semisinusoidale / 11 ms / 3x X, Y, Z) |
| Vibrazione (esercizio) | 5g (10 ... 150 Hz / 2,5 h / X, Y, Z) |
| 4g (5 ... 100 Hz / X, Y, Z - secondo GL) |
Generalità
| Classe di prova IEC | I / II |
|---|---|
| T1 / T2 | |
| T1 | |
| I | |
| Tipo EN | T1 / T2 |
| T1 | |
| Sistema di alimentazione di corrente IEC | TN-C |
| IT | |
| Dispositivi di protezione | L-PE |
| Tipo di montaggio | Montaggio a vite |
| Colore | grigio-argento |
| grigio | |
| Materiale custodia | Pressofuso di alluminio, impermeabile |
| Grado d'inquinamento | 3 |
| Classe di combustibilità a norma UL 94 | V-2 |
| Tipo | Modulo da incasso |
| N. poli | 3 |
| Segnalazione protezione contro le sovratensioni guasta | ottico, contatto FM |
Altre descrizioni
| Nota | Montaggio: due viti da 8 mm con 8 Nm su superficie isolata o con messa a terra |
|---|---|
| Impulso di corrente onde lunghe 2 ms secondo IEC 60099-4: 250 x 1,0 kA o 500 x 0,5 kA. |
Circuito di protezione
| Tensione nominale UN | 690 V AC |
|---|---|
| 554/960 V AC (TN-C) | |
| 690 V AC (IT) | |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Massima tensione permanente UC(L-PE) | 800 V AC |
| Corrente di carico nom. IL | 150 A (cablaggio passante seriale da 50 mm²) |
| Corrente conduttori di terra IPE | ≤ 20 µA |
| Assorbimento di potenza in standby PC | ≤ 48 mVA |
| Corrente nominale dispersa In(8/20) µs (L-PE) | 35 kA |
| Max. corrente dispersa Imax(8/20) µs (L-PE) | 100 kA |
| Corrente atmosferica di prova (10/350) µs (L-PE), carica | 17,5 As |
| Corrente atmosferica di prova (10/350) µs (L-PE), energia specifica | 305 kJ/Ω |
| Corrente atmosferica di prova (10/350) µs (L-PE), picco di corrente Iimp | 35 kA |
| Corrente dispersa Itotal(10/350) µs | 100 kA |
| Capacità di estinzione di corrente susseguente Ifi(L-PE) | 50 kA |
| Resistenza ai corto circuiti ISCCR | 50 kA |
| Livello di protezione Up(L-PE) | ≤ 4,5 kV |
| Tensione residua Ures(L-PE) | ≤ 2,7 kV (con In) |
| ≤ 2,5 kV (con 20 kA) | |
| ≤ 2,3 kV (a 10 kA:) | |
| ≤ 2,2 kV (a 5 kA:) | |
| ≤ 2,1 kV (a 3 kA:) | |
| Comportamento TOV in caso di UT(L-PE) | 1960 V AC (200 ms / withstand mode) |
| 1500 V AC (5 s / withstand mode) | |
| Tempo di eccitazione tA(L-PE) | ≤ 100 ns |
| Prefusibile massimo per cablaggio di tipo passante (V) | 125 A (gG con ≥35 mm²) |
| Prefusibile massimo per cablaggio standard | 400 A (gG con 2x 50mm²) |
| 800 A (aR (only up to Iimp= 25 kA)) |
Indicazione/segnalazione a distanza
| Funzione di inserzione | 2x contatto in apertura, 1 polo |
|---|---|
| Tensione di esercizio | 30 V AC |
| 30 V DC | |
| Corrente d'esercizio | 1,5 A AC |
| 1,5 A DC | |
| Filettatura | M3 |
| Coppia di serraggio | 0,55 Nm |
| Lunghezza di spelatura | 7 mm |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
Alimentazione indicatore di stato/segnalazione a distanza
| Tensione di esercizio | 19,2 V AC/DC ... 30 V AC/DC |
|---|---|
| Corrente d'esercizio | 7 mA AC/DC ... 13 mA AC/DC |
| Corrente di dimensionamento | 10 mA AC/DC |
| Prefusibile necessario massimo | 1 A (e.g. T to IEC 127-2/III) |
| Immunità ai disturbi secondo IEC 61000-4-5 (filo-filo) | 1 kV |
| Immunità ai disturbi secondo IEC 61000-4-5 (filo-terra) | 6 kV |
Dati di connessione
| Denominazione collegamento | Punto di connessione doppio |
|---|---|
| Collegamento | Connessione a vite |
| Filettatura | M6 |
| Coppia di serraggio | 8,5 Nm |
| Lunghezza di spelatura | 24 mm |
| Sezione conduttore flessibile | 16 mm² ... 50 mm² |
| Sezione conduttore rigida | 16 mm² ... 50 mm² |
| Sezione conduttore AWG | 6 ... 1/0 |
| Denominazione collegamento | Connessione conduttore PE |
| Collegamento | Capocorda ad anello |
| Coppia di serraggio | 20 Nm |
| Sezione conduttore flessibile | 16 mm² ... 95 mm² |
| Sezione conduttore rigida | 16 mm² ... 95 mm² |
| Sezione conduttore AWG | 6 ... 3/0 |
Specifiche UL
| Tipo SPD | 4CA |
|---|---|
| Tensione permanente massima (MCOV L-L) | 800 V AC |
| Tensione permanente massima MCOV (L-G) | 800 V AC |
| Tensione nominale | 690 V AC |
| 400 V AC | |
| Dispositivi di protezione | L-L |
| L-G | |
| Sistema di ripartizione dell'energia | Wye |
| Delta | |
| Frequenza nominale | 60 Hz |
| Tensione di taglio misurata MLV (L-L) | 8750 V |
| Tensione di taglio misurata MLV (L-G) | 4370 V |
| Corrente nominale dispersa In(L-L) | 20 kA |
| Corrente nominale dispersa In(L-G) | 20 kA |
Indicazione UL/segnalazione a distanza
| Tensione di esercizio | 30 V AC |
|---|---|
| 30 V DC | |
| Corrente d'esercizio | 1,5 A AC |
| 1,5 A DC | |
| Coppia di serraggio | 5 lbf-in. ... 7 lbf-in. |
| Sezione conduttore AWG | 24 ... 12 |
UL dati di collegamento
| Denominazione collegamento | Punto di connessione doppio |
|---|---|
| Sezione conduttore AWG | 1/0 ... 6 |
| Coppia di serraggio | 75 lbf-in. |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127140201eCl@ss 5.027140201eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130802eCl@ss 8.027130802eCl@ss 9.027130802
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2800531-PWT 100-800AC-FM | 473 Kbytes |
|
