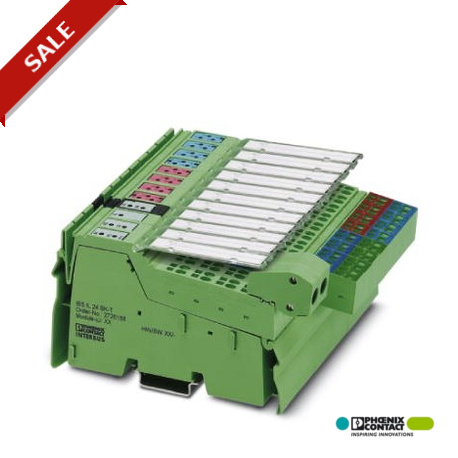

IBS IL 24 BK DIO 16/16 2742586 PHOENIX CONTACT Accoppiatore INTERBUS, 16 ingressi, 24 V DC, 16 uscite, 24 V ..
IBS IL 24 BK DIO 16/16
2742586
PHOENIX_CONTACT
Accoppiatore INTERBUS, 16 ingressi, 24 V DC, 16 uscite, 24 V DC, 500 mA, con connettori
I / O
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Descrizione prodotto
La stazione completa Inline è composta da un bus terminal INTERBUS, un modulo con 16 uscite digitali e un modulo con 16 ingressi digitali. Il pacchetto comprende tutti i connettori Inline necessari per il collegamento dell'alimentazione e della periferia.
I moduli Inline possono essere codificati con l'ausilio di piastrine portacartellini sollevabili. Le piastrine sono munite di cartellini che possono essere personalizzati a piacere in base alle necessità. Per la siglatura dei punti di connessione è disponibile inoltre il nastro Zack ZBFM-6...
Dimensioni
| Larghezza | 146,4 mm |
|---|---|
| Altezza | 140,5 mm |
| Profondità | 71,5 mm |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
|---|---|
| Umidità dell'aria consentita (esercizio) | 95 % (senza condensa) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 95 % (senza condensa) |
| Pressione aria (funzionamento) | 80 kPa ... 106 kPa (fino a 3.000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3.000 m s.l.m.) |
| Grado di protezione | IP20 |
Generalità
| Peso netto | 394 g |
|---|---|
| Nota per i dati sul peso | con connettori |
| Tipo di montaggio | Guida di supporto |
Interfacce
| Sistema bus di campo | INTERBUS |
|---|---|
| Denominazione | INTERBUS |
| Collegamento | 2 connettori schermati Inline a 6 poli |
| Sistema bus di campo | Lokalbus |
| Denominazione | bus locale Inline |
| Collegamento | Ripartitore dati Inline |
| Velocità di trasmissione | 500 kBit/s |
| Denominazione | Alimentazione |
| Collegamento | connettore di alimentazione Inline a 8 poli |
Limiti di sistema dell'accoppiatore
| Numero di utilizzatori bus locale collegabili | 63 (massimo assorbimento di corrente ammesso) |
|---|---|
| numero delle stazioni con canale parametri | 16 |
| Numero di morsetti di derivazione supportati con derivazione di bus remoto | max. 15 |
Alimentazione dell'elettronica
| Tensione di alimentazione | 24 V DC (tramite connettore Inline) |
|---|---|
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (ripple incluso) |
| Corrente assorbita (a carico nominale) | max. 1,25 A (con numero max. di moduli I/O collegati (alimentazione 24 V DC)) |
Potenziali Inline
| Tensione logica UL | 7,5 V DC ±5 % |
|---|---|
| Alimentazione di corrente a UL | max. 2 A DC |
| Alimentazione del circuito principale UM | 24 V DC -15 % / +20 % (A norma EN 61131-2) |
| Alimentazione di corrente a UM | max. 8 A DC (Somma di UM+ US) |
| Tensione di alimentazione del segmento US | 24 V DC -15 % / +20 % (A norma EN 61131-2) |
| Alimentazione di corrente a US | max. 8 A DC (Somma di UM+ US) |
| Tensione di alimentazione della periferica UANA | 24 V DC -15 % / +20 % |
| Alimentazione di corrente a UANA | max. 0,5 A DC (tenere conto del derating) |
Ingressi digitali
| Denominazione ingresso | Ingressi digitali |
|---|---|
| Collegamento | Connessione a molla |
| Tecnica di connessione | 2/3 conduttori |
| Numero ingressi | max. 16 (EN 61131-2 Tipo 1) |
| Circuito di protezione | Inversione di polarità Diodo soppressore |
| Tensione d'ingresso | 24 V DC |
| Range d'ingresso segnale "1" | 15 V DC ... 30 V DC |
| Corrente d'ingresso tipica per canale | tip. 3 mA |
Uscite digitali
| Denominazione uscita | Uscite digitali |
|---|---|
| Collegamento | Connessione a molla |
| Tecnica di connessione | 2/3 conduttori |
| Numero uscite | 16 |
| Circuito di protezione | Protezione contro cortocircuito, protezione contro sovraccarico Circuito di smorzamento |
| Tensione d'uscita | 24 V DC -1 V (con corrente nominale) |
| Tensione di uscita nominale | 24 V DC |
| Corrente massima d'uscita per canale | 500 mA |
| Corrente di uscita massima per modulo | 8 A |
| Carico nominale induttivo | 12 VA |
| Carico nominale lampade | 12 W |
| Carico nominale ohmico | 12 W |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2742586-IBS IL 24 BK DIO 16/16 | 158 Kbytes |
|
