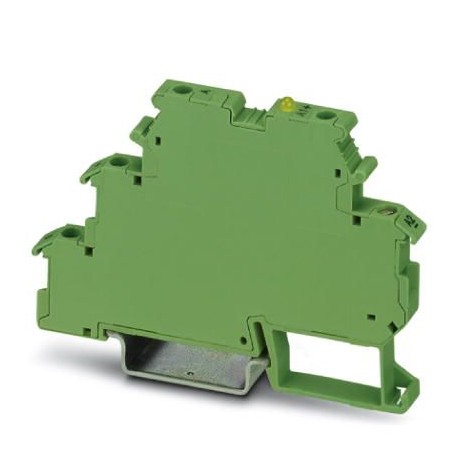

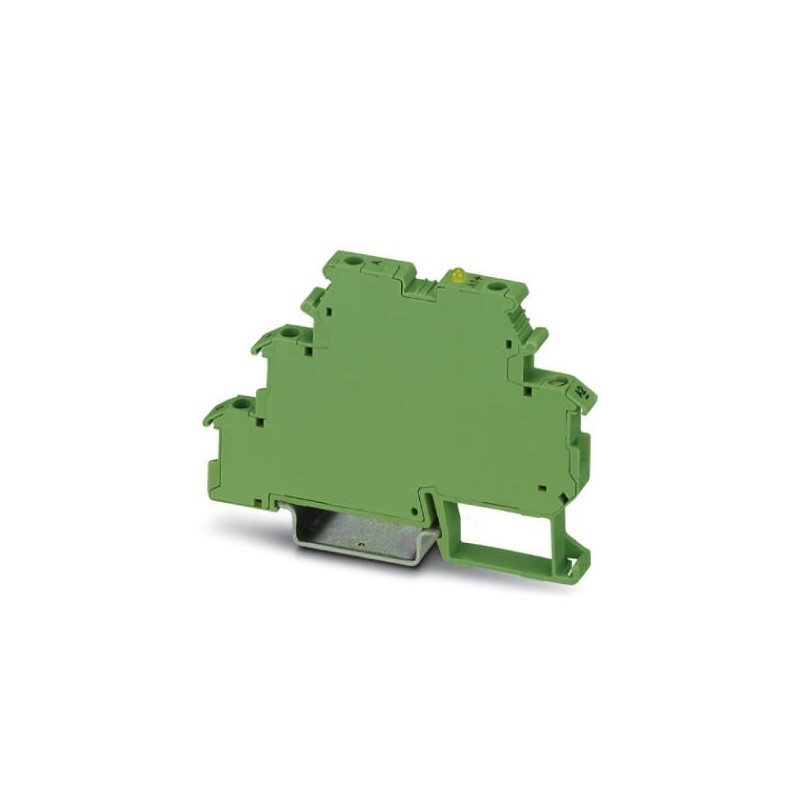

DEK-OE- 60DC/ 48DC/100 2941536 PHOENIX CONTACT Modulo relè a stato solido
DEK-OE- 60DC/ 48DC/100
2941536
PHOENIX_CONTACT
Modulo relè a stato solido
Relè industriali
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2941536 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CK61D1 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 440 (C_5_2017) |
| GTIN | 4017918080501 |
| Peso per pezzo (confezione esclusa) | 21,250 g |
| Numero tariffa doganale | 85364190 |
| Paese di origine | CN (Cina) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 70 °C |
Dati d'ingresso
| Tensione d'ingresso nominale UN | 60 V DC |
|---|---|
| Range d'ingresso rispetto a UN | 0,8 ... 1,2 |
| Range tensione d'ingresso | 48 V DC ... 72 V DC |
| Soglia di commutazione segnale "0" rispetto a UN | ≤ 0,4 |
| Soglia di commutazione segnale "1" rispetto a UN | ≥ 0,8 |
| Corrente d'ingresso tipica con UN | 4 mA |
| Tempo di accensione tipico | 20 µs |
| Tempo di disinserzione tipico | 200 µs |
| Indicazione tensione di esercizio | LED giallo |
| Nome protezione | Prot. contro inversione polarità |
| Frequenza di trasmissione | 300 Hz |
Dati d'uscita
| Range tensione d'uscita | 3 V DC ... 48 V DC |
|---|---|
| Corrente di carico permanente | 100 mA |
| Caduta di tensione alla max. corrente limite permanente | ≤ 0,9 V |
| Collegamento d'uscita | 2 conduttori senza massa, 3 conduttori collegati a massa |
| Nome protezione | Prot. contro inversione polarità |
| diodo di smorzamento | |
| Circuito/componente di protezione | Diodo contro inv. polarità |
| Diodo di smorzamento | |
| Resistenza d'uscita | ca. 22 kΩ (con funzionamento a 3 conduttori) |
Dati di collegamento del lato di ingresso
| Denominazione collegamento | Lato di ingresso |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Coppia di serraggio | 0,5 Nm |
Dati di collegamento del lato di uscita
| Denominazione collegamento | Lato di uscita |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Coppia di serraggio | 0,5 Nm |
Generalità
| Tipo di nota | Nota per l'utilizzo |
|---|---|
| Nota | Uso dei ponticelli EB 80-DIK... nei morsetti DEK: data la possibile dilatazione (limitata) della custodia DEK dovuta all’assorbimento dell’umidità dell’aria circostante e a un gioco di tolleranza sfavorevole tra un ampio numero di morsetti DEK e il ponticello EB 80-DIK, se si usano ponticelli EB 80-DIK, è consigliabile separarli ogni 10-12 morsetti DEK e inserire invece un ponticello a filo verso il morsetto DEK successivo. |
| Tensione di prova ingresso/uscita | 2,5 kV AC |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | Affiancabile senza distanza |
| Funzionamento | 100 % ED |
| Denominazione | Norme / Disposizioni |
| Norme/Disposizioni | IEC 60664 |
| EN 50178 | |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
Normative e prescrizioni
| Denominazione | Norme / Disposizioni |
|---|---|
| Norme/Disposizioni | IEC 60664 |
| EN 50178 | |
| isolamento | Isolamento di base |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2941536-DEK-OE- 60DC/ 48DC/100 | 115 Kbytes |
|
