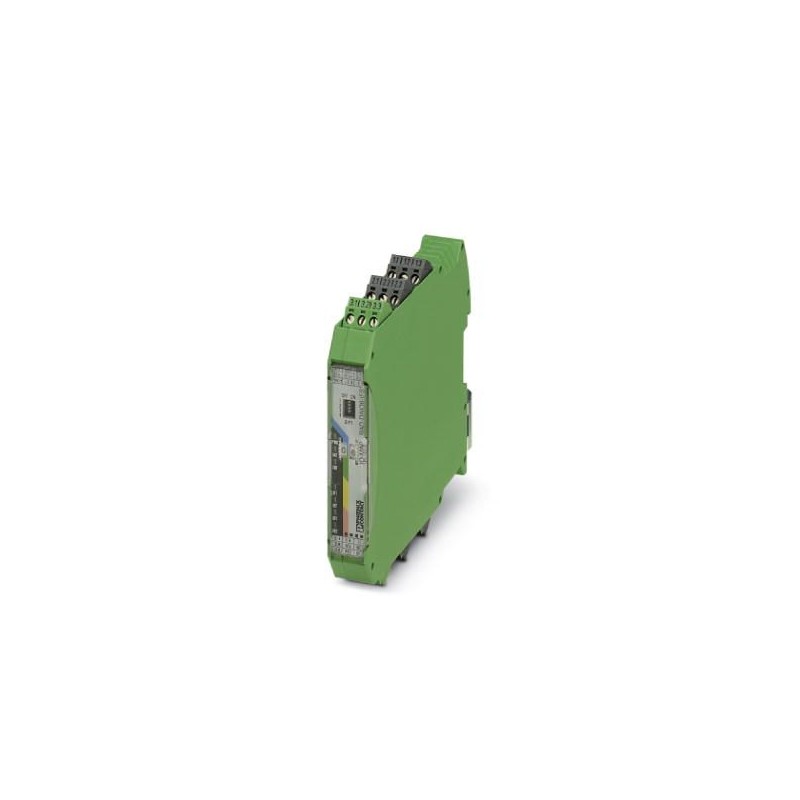

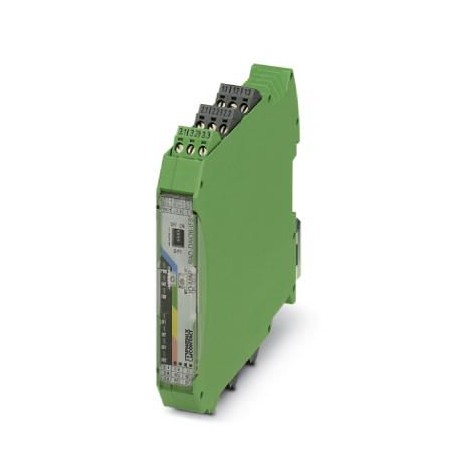

RAD-DAIO6-IFS 2901533 PHOENIX CONTACT Modulo I/O d'espansione
RAD-DAIO6-IFS
2901533
PHOENIX_CONTACT
Modulo I/O d'espansione
Sicurezza e comunicazioni
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2901533 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNC61D - |
| Pagina catalogo | Pagina 460 (C_6_2017) |
| GTIN | 4046356610216 |
| Peso per pezzo (confezione esclusa) | 240,000 g |
| Numero tariffa doganale | 85389091 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C (>55 °C Derating) |
| -40 °F ... 158 °F (>131 °F derating) | |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| -40 °F ... 185 °F | |
| Umidità dell'aria consentita (esercizio) | 20 % ... 85 % |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 20 % ... 85 % |
| Posizione elevata | 2000 m |
| Vibrazioni (funzionamento) | a norma IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
| Urti | 16g, 11 ms |
Generalità
| Categoria di sovratensione | II |
|---|---|
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | su guida standard NS 35 a norma EN 60715 |
| Grado d'inquinamento | 2 |
| Materiale custodia | PA 6.6-FR |
| Classe di combustibilità a norma UL 94 | V0 |
| MTTF | 889 Anni (Standard Telcordia, temperatura 25 °C, ciclo operativo 21% (5 giorni alla settimana, 8 ore al giorno)) |
| 391 Anni (Standard Telcordia, temperatura 40 ℃, ciclo operativo 34,25 % (5 giorni alla settimana, 12 ore al giorno)) | |
| 151 Anni (Standard Telcordia, temperatura 40 ℃, ciclo operativo 100% (7 giorni alla settimana, 24 ore al giorno)) |
Alimentazione
| Range tensione di alimentazione | 19,2 V DC ... 30,5 V DC (Connettore per guide di supporto) |
|---|---|
| Max. corrente assorbita | ≤ 95 mA (a 24 VDC, a 25 °C) |
| Protezione contro le sovratensioni dei transienti | Sì |
Ingressi analogici
| Numero ingressi | 1 |
|---|---|
| Segnale d'ingresso, corrente | 0 mA ... 20 mA (impostabile tramite dip-switch) |
| 4 mA ... 20 mA (impostabile tramite dip-switch) | |
| Segnale d'ingresso, corrente massima | 22 mA |
| Resistenza d'ingresso ingresso corrente | < 70 Ω |
| Accuratezza | ≤ 0,02 % (a 25 °C) |
| Coefficiente termico tipico | tip. 0,0025 %/K (a -40 °C ... +70 °C) |
| Tensione di alimentazione | ≥ 12 V DC (per sensori passivi (mediante morsetto PWR1, +I1)) |
| Risoluzione | 16 Bit |
| Circuito di protezione | Protezione contro cortocircuito, protezione contro sovraccarico |
Ingressi digitali
| Descrizione dell'ingresso | Ingresso digitale |
|---|---|
| Numero ingressi | 2 |
| Livello di commutazione segnale "1" | 10 V AC/DC ... 50 V AC/DC (Ingresso Low Voltage) |
| 50 V AC/DC ... 250 V AC/DC (Ingresso High Voltage) | |
| Livello di commutazione segnale "0" | 0 V AC/DC ... 4 V AC/DC (Ingresso Low Voltage) |
| 0 V AC/DC ... 20 V AC/DC (Ingresso High Voltage) | |
| Frequenza d'ingresso | ≤ 2 Hz |
Uscite analogiche
| Numero uscite | 1 |
|---|---|
| Segnale d'uscita, tensione | 0 V ... 10 V |
| Segnale d'uscita, tensione massima | ca. 10,83 V |
| Carico | ≥ 10 kΩ |
| Accuratezza | tip. 0,5 % (Uscita in tensione) |
| Segnale d'uscita, corrente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Segnale d'uscita, corrente massima | ca. 21,67 mA |
| Carico | ≤ 500 Ω |
| Accuratezza | ≤ 0,02 % (a 25 °C) |
| Risoluzione | 16 Bit |
| Coefficiente termico tipico | tip. 0,0025 %/K (a -40 °C ... +70 °C) |
| Comportamento delle uscite (impostabili mediante DIP switch) | Hold/reset |
| Circuito di protezione | Protezione transitoria delle uscite |
Uscite digitali
| Numero uscite | 2 |
|---|---|
| Esecuzione dei contatti | Contatto di scambio |
| Materiale dei contatti | AgSnO2 |
| Max. tensione commutabile | 250 V AC/DC |
| Min. corrente | ≥ 10 mA |
| Max. corrente d'inserzione | 2 A (ogni canale) |
| Durata meccanica | 1x 107cicli di manovre |
| Durata elettrica | 2x 105cicli di manovre (con 2 A, 250 V AC, cosφ 0,4) |
| 2x 105cicli di manovre (con 1 A, 24 V DC, L/R = 48 ms) | |
| Frequenza di commutazione massima | 2 Hz |
| Potenza commutabile | 120 W (24 V DC) |
| 120 W (30 V DC) | |
| 20 W (48 V DC) | |
| 18 W (60 V DC) | |
| 22 W (110 V DC) | |
| 40 W (220 V DC) | |
| 42 W (250 V DC) | |
| 1250 VA | |
| Comportamento delle uscite (impostabili mediante DIP switch) | Hold/reset |
Separazione galvanica
| I/O digitali | 300 V (Tensione nominale di isolamento (tra i singoli ingressi digitali // uscite digitali // alimentazione TBUS, isolamento rinforzato secondo EN 61010)) |
|---|---|
| I/O analogici | 50 V (Tensione nominale di isolamento (tra i singoli ingressi analogici / uscite analogiche / alimentazione TBUS, isolamento rinforzato secondo EN 61010,)) |
| I/O digitali/analogici | 300 V (Tensione nominale di isolamento (tra i singoli ingressi e uscite digitali // ingressi e uscite analogiche, isolamento rinforzato secondo EN 61010)) |
Dati di connessione
| Collegamento | Connessione a vite |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 14 |
| Lunghezza di spelatura | 7 mm |
| Coppia di serraggio | 0,6 Nm |
| Filettatura | M3 |
Indicazione di stato
| Segnalazione stato | LED verde (tensione di alimentazione, PWR) |
|---|---|
| LED verde (comunicazione bus, DAT) | |
| LED rosso (errore di periferia, ERR) | |
| LED giallo (ingresso digitale, DI1) | |
| LED giallo (ingresso digitale, DI2) | |
| LED giallo (uscita digitale, DO1) | |
| LED giallo (uscita digitale, DO2) |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
|---|---|
| Definizione norma | Direttiva EMC 2014/30/CE |
| Norme/Disposizioni | EN 61000-6-2 |
| Definizione norma | Direttiva EMC 2014/30/CE |
| Norme/Disposizioni | EN 61000-6-4 |
| Definizione norma | Direttiva Ex (ATEX) |
| Norme/Disposizioni | EN 60079-0 |
| Definizione norma | Direttiva Ex (ATEX) |
| Norme/Disposizioni | EN-60079-15 |
| Classe di combustibilità a norma UL 94 | V0 |
| Urti | 16g, 11 ms |
| Vibrazioni (funzionamento) | a norma IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
| Conformità | CE conforme |
| ATEX | II 3 G Ex nA nC IIC T4 Gc |
| IECEx | Ex nA nC IIC T4 Gc |
| UL, USA / Canada | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T4A | |
| Class I, Zone 2, IIC T4 | |
| Test dei gas tossici | ISA-S71.04-1985 G3 Harsh Group A |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Contenuto set
Classifiche
eCl@ss 4.027230207eCl@ss 4.127230207eCl@ss 5.027230207eCl@ss 5.127242200eCl@ss 6.027242600eCl@ss 7.027242602eCl@ss 8.027242602eCl@ss 9.027242602
