Visualizza ingrandito

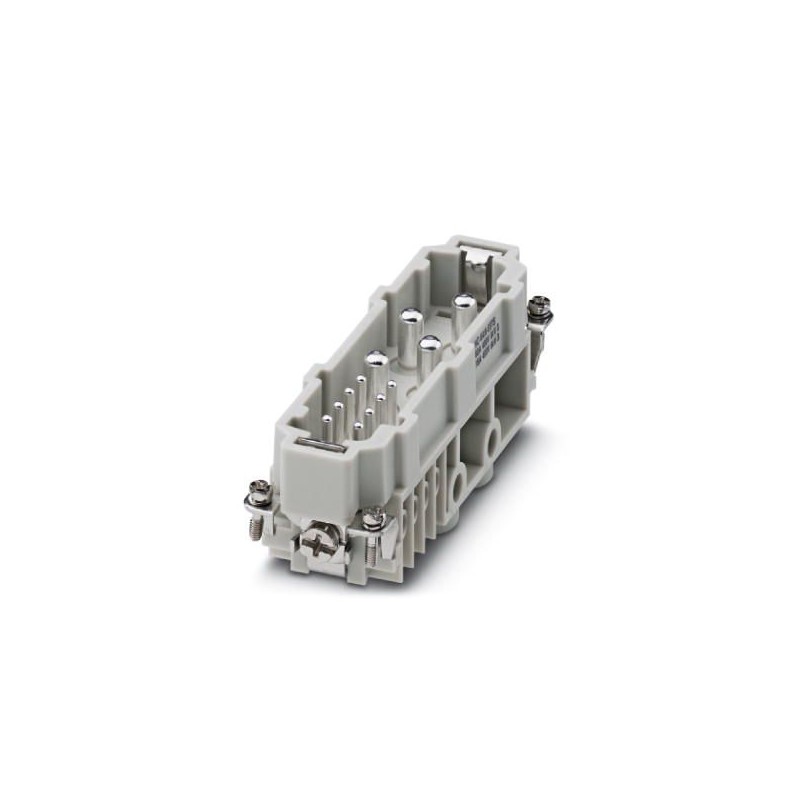

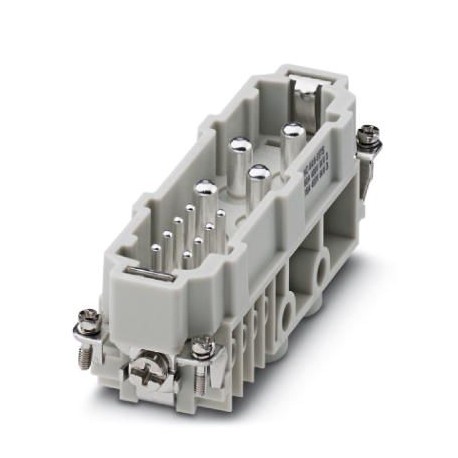

HC-K 4/8-ESTS 1679333 PHOENIX CONTACT Inserto contatti
HC-K 4/8-ESTS
1679333
PHOENIX_CONTACT
Inserto contatti
connettori ad innesto > contatto per connettori rettangolari
Connettori industriali
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Comprati di solito insieme
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1679333 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF7ABA - |
| Pagina catalogo | Pagina 557 (C_2_2017) |
| GTIN | 4017918163570 |
| Peso per pezzo (confezione esclusa) | 147,300 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | RO (Romania) |
Generalità
| Nota | Per custodie HC-B24 |
|---|---|
| Tecnica di connessione | Connessione a vite (Contatti di potenza) |
| Connessione a vite (Contatti di comando) | |
| Coppia di serraggio | 2 Nm (Contatto di potenza, 2,5 mm²) |
| 3 Nm (Contatto di potenza, 4 ... 16 mm²) | |
| 0,5 Nm (Contatti di comando) | |
| 1,2 Nm (Contatto di potenza, 1,5 mm²) | |
| Cacciavite | 0,8 x 4,5 mm (Contatti di potenza) |
| 0,5 x 3,5 mm (Contatti di comando) | |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| N. poli | 4+8+2PE |
| Numero contatti di potenza | 4 |
| Numero contatti di comando | 8 |
| Cicli di manovra | ≥ 500 |
| Dimensioni | B24 |
| Numerazione contatto | 1 - 4 |
| Sezione di collegamento | 1,5 mm² ... 16 mm² (Contatti di potenza) |
| 0,5 mm² ... 2,5 mm² (Contatti di comando) | |
| Sezione di collegamento AWG | 16 ... 6 (Contatti di potenza) |
| 20 ... 14 (Contatti di comando) | |
| Lunghezza di spelatura nei singoli conduttori | 14 mm (Contatto di potenza) |
| 7 mm (Contatto di comando) | |
| Indicazione per il montaggio | L'uso prevede l'installazione in una custodia con grado di protezione IP54 o superiore |
| Montaggio | Utilizzare capocorda (le connessioni a vite sono senza protezione del filo) |
Dati materiale
| Materiale contatto | Lega di rame |
|---|---|
| Materiale superficie contatti | Ag (in alternativa Au) |
| Materiale superficie di contatto, contatto di potenza | Ag |
| Materiale superficie di contatto, contatto di comando | Ag |
| Materiale inserto portacontatti | PA |
| Norme/disposizioni | PC: Protezione antincendio nei veicoli su rotaia - set di requisiti R22, R23 e R24 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL3) |
Dati elettrici
| Tensione di dimensionamento (III/3) | 400 V (Contatti di potenza) |
|---|---|
| 400 V (Contatti di comando) | |
| Tensione impulsiva di dimensionamento | 6 kV (Contatti di potenza) |
| 6 kV (Contatti di comando) | |
| Corrente di dimensionamento | 80 A (Contatti di potenza) |
| 16 A (Contatti di comando) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1679333-HC-K 4/8-ESTS | 126 Kbytes |
|
