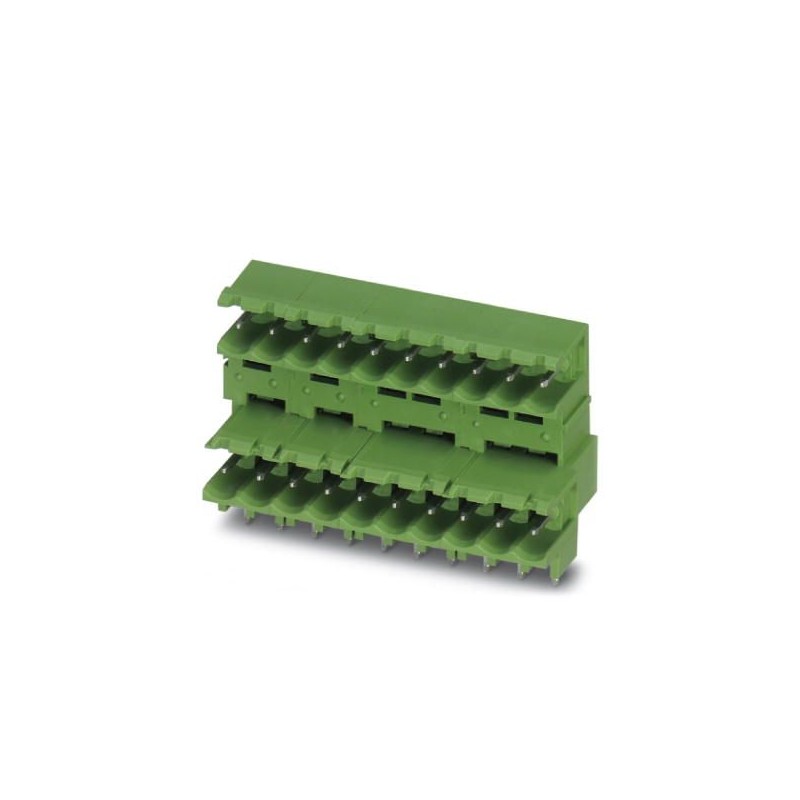

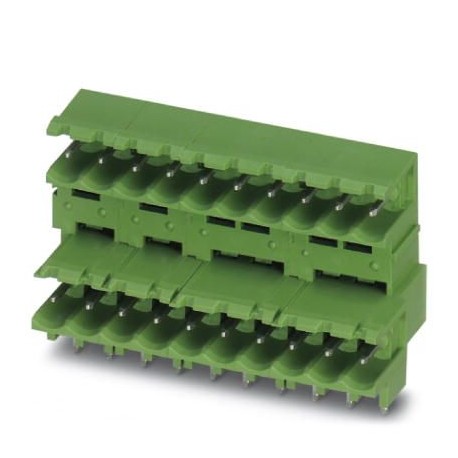

MDSTBW 2,5/ 5-G-5,08 1840010 PHOENIX CONTACT Custodie passaparete
MDSTBW 2,5/ 5-G-5,08
1840010
PHOENIX_CONTACT
50
Custodie passaparete
Circuito stampato con alloggiamento di base, sezione nominale: 2,5 mm², colore: verde, corrente nominale: 10 A, tensione di dimensionamento (III/2): 320 V, contatti di superficie: Stagno, tipo di contatto: maschio, Numero potenziali: 10, Numero di righe: 2,Numero di poli per fila: 5, numero di connessioni: 10, famiglia di articoli: MDSTBW 2.5/.. -G, passo: 5,08 mm, montaggio: saldatura a onda, disposizione dei perni: disposizione lineare dei perni, lunghezza dei perni [P]: 3,8 mm, Stecksystem: CLASSIC COMBICON, Chiusura: senza, tipo di imballaggio: in scatola, L'articolo può essere allineato con diversi numeri di pali! Nel caso di una combinazione con parti plug-in MVSTB o FKCV, è necessario utilizzare rispettivamente un connettore MVSTBW (o FKCVW) e un connettore MVSTBR (oFKCVR). Una combinazione con parti plug-in TMSTBP non è possibile!
Connettori PCB
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1840010 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AAAFGA - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 329 (C_1_2013) |
| GTIN | 4017918183332 |
| Peso per pezzo (confezione esclusa) | 8,237 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Dimensioni
| Lunghezza [ l ] | 20,1 mm |
|---|---|
| Larghezza | 27,95 mm |
| Passo | 5,08 mm |
| Misura a | 20,32 mm |
| Larghezza [ w ] | 27,95 mm |
| Altezza [ h ] | 31,29 mm |
| Altezza di montaggio | 27,49 mm |
| Lunghezza pin a saldare | 3,8 mm |
| Dimensioni dei codoli | 1 x 1 mm |
| Lunghezza | 20,1 mm |
Generalità
| Famiglia articolo | MDSTBW 2,5/..-G |
|---|---|
| Gruppo materiale isolante | IIIa |
| Tensione impulsiva di dimensionamento (III/3) | 4 kV |
| Tensione impulsiva di dimensionamento (III/2) | 4 kV |
| Tensione impulsiva di dimensionamento (II/2) | 4 kV |
| Tensione di dimensionamento (III/3) | 250 V |
| Tensione di dimensionamento (III/2) | 320 V |
| Tensione di dimensionamento (II/2) | 400 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 10 A |
| Corrente di carico massima | 10 A |
| Materiale isolante | PBT |
| Classe di combustibilità a norma UL 94 | V0 |
| Colore | verde |
| N. poli | 5 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1840010-MDSTBW 2,5/ 5-G-5,08 | 158 Kbytes |
|
